El significado de la tubería de acero LSAW

¿Qué significa tubería LSAW?

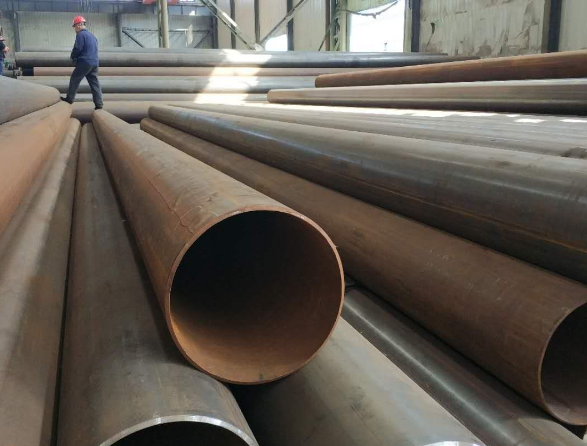

LSAW significa tubería soldada por arco sumergido longitudinal. Se refiere a un tipo de tubería de acero fabricada doblando una sola placa de acero en forma cilíndrica y soldándola a lo largo de la costura longitudinal mediante la tecnología de soldadura por arco sumergido (SAW).En resumen, una tubería LSAW es una tubería de acero soldada de costura recta y alta resistencia, diseñada para aplicaciones exigentes como el transporte de petróleo y gas, cimentaciones estructurales e ingeniería marina.

¿Cómo se fabrican las tuberías LSAW?

El proceso de fabricación de las tuberías LSAW es fundamental para su rendimiento y fiabilidad. Normalmente, la producción incluye los siguientes pasos:
1. Preparación de la placa de acero
Se seleccionan placas de acero de alta calidad, de espesor medio o grueso, como materia prima.

2. Proceso de conformado
La placa se conforma en forma cilíndrica mediante métodos avanzados como:
Proceso UOE (conformado en U → conformado en O → expansión)
Proceso JCOE (conformado por prensado paso a paso)
Proceso HME (método de laminado con mandril)

3. Soldadura por arco sumergido (SAW)
Tanto las costuras internas como las externas se sueldan mediante soldadura automática por arco sumergido, lo que garantiza una penetración profunda y una alta integridad de la soldadura.

4. Expansión mecánica
El tubo se somete a una expansión en frío para mejorar la precisión dimensional y reducir las tensiones residuales.

5. Inspección y ensayos
Los ensayos no destructivos (END), como la inspección ultrasónica y por rayos X, garantizan la calidad de la soldadura y la integridad estructural.

Especificaciones de las tuberías LSAW

Las tuberías LSAW se caracterizan por su amplio rango de especificaciones y su adaptabilidad a diferentes requisitos de ingeniería:
Diámetro exterior: 406,4 mm – 1422,4 mm
Espesor de pared: Típicamente de 6,4 mm a 26,4 mm (según el tipo de acero, como X70 o X80)
Longitud: Hasta 12,2 metros
Normas: API Spec 5L, ISO 3183, GB/T 9711
Estas especificaciones hacen que las tuberías LSAW sean idóneas para aplicaciones de gran escala y alta presión.

El diámetro de las tuberías LSAW suele oscilar entre 406,4 mm y 1422,4 mm, y el espesor de pared varía según el grado del acero. Por ejemplo, el espesor de pared de las tuberías de acero X70 puede alcanzar entre 6,4 mm y 26,4 mm, y la longitud de la tubería puede llegar a 12,2 metros, mientras que el espesor de pared de las tuberías de acero X80 oscila entre 6,4 mm y 23,8 mm.

Ventajas de las tuberías LSAW

En la construcción de oleoductos de larga distancia, la selección de las tuberías de acero es crucial, ya que representa entre el 35 % y el 40 % de la inversión en los proyectos de oleoductos. Por lo tanto, elegir la tubería de acero adecuada no solo reduce el coste total, sino que también mejora la eficiencia de la construcción y la seguridad del sistema de oleoductos. En comparación con otros tipos de tuberías de acero, las tuberías LSAW presentan ventajas significativas en el transporte de petróleo y gas a larga distancia. Entre sus ventajas específicas se incluyen:
(1) No requieren tratamiento de desenrollado, lo que reduce las marcas y los arañazos en el material base.
(2) La circunferencia del diámetro es fácil de controlar debido a la desalineación, el ranurado, etc., y la calidad de la soldadura es excelente.
(3) Prácticamente no hay tensiones residuales después de eliminar la tensión de apertura.
(4) Al ser una soldadura recta, la soldadura es corta y el riesgo de defectos es bajo.
(5) Después de la expansión de la tubería, la mejora de la precisión geométrica de la misma facilita enormemente la soldadura en obra.
(6) Para costuras rectas, tiene poco impacto en la calidad de los recubrimientos anticorrosivos y ofrece un buen efecto anticorrosivo.

Diferencias entre LSAW, ERW y SSAW

1. Tubería ERW (Tubería de Acero Soldada por Resistencia): Utiliza soldadura por resistencia de alta frecuencia, lo que resulta en soldaduras cortas y alta eficiencia de producción. Entre sus ventajas se incluyen alta precisión dimensional, buena calidad superficial y bajo costo. Sin embargo, solo puede producir tuberías de diámetro pequeño a mediano y paredes delgadas, y su capacidad de carga es relativamente limitada. Es adecuado para aplicaciones de gas urbano y transmisión de baja a media presión.

2. Tubería SSAW (Tubería de acero soldada por arco sumergido en espiral): Fabricada a partir de bobinas laminadas en caliente, conformadas en espiral y soldadas. Sus características incluyen la capacidad de producir grandes diámetros, especificaciones flexibles y menor costo. Sin embargo, la soldadura es más larga y la tensión se distribuye de forma relativamente uniforme. Se utiliza típicamente para la transmisión de agua, petróleo y gas a media y baja presión, así como en proyectos de estructuras de acero.

3. Tubería LSAW (Tubería de acero soldada por arco sumergido de costura recta): Emplea el conformado de placas de acero (como UOE, JCOE, etc.) + soldadura por arco sumergido de doble cara, lo que da como resultado soldaduras rectas y de alta calidad. Sus ventajas incluyen alta resistencia, gran capacidad de carga y aptitud para tuberías de gran diámetro y paredes gruesas. Se utiliza comúnmente en oleoductos y gasoductos de larga distancia y en proyectos de alta presión.
En resumen: ERW es adecuado para tuberías de pequeño diámetro y bajo costo; SSAW es adecuado para tuberías de gran diámetro y económicas; y LSAW es adecuado para tuberías críticas de alta resistencia y alta presión.

¿Por qué elegir tuberías LSAW?

Las tuberías LSAW logran un equilibrio entre rendimiento, confiabilidad y rentabilidad. En comparación con las tuberías sin costura, ofrecen diámetros mayores a un menor costo, manteniendo excelentes propiedades mecánicas. En comparación con las tuberías soldadas en espiral (SSAW), proporcionan una mejor integridad de soldadura y son más adecuadas para aplicaciones de alta presión.

Conclusión

Comprender el significado de las tuberías LSAW va más allá de su definición: refleja una solución de alto rendimiento diseñada para infraestructura crítica. Gracias a sus procesos de fabricación avanzados, una calidad de soldadura superior y una amplia gama de especificaciones, las tuberías LSAW siguen desempeñando un papel vital en las industrias modernas de energía y construcción.

Preguntas frecuentes sobre tuberías LSAW

1. ¿Cuál es la diferencia entre las tuberías LSAW y SSAW?
Las tuberías LSAW tienen una soldadura recta, mientras que las tuberías SSAW tienen una soldadura en espiral. Las tuberías LSAW generalmente ofrecen mayor resistencia y son más adecuadas para tuberías de alta presión.

2. ¿Son las tuberías LSAW aptas para uso en alta mar?

Sí, las tuberías LSAW se utilizan ampliamente en tuberías submarinas y en alta mar debido a su alta tenacidad y resistencia a la corrosión.

3. ¿Qué materiales se utilizan en las tuberías LSAW?
Los materiales comunes incluyen acero al carbono de alta calidad, como los grados API 5L (X52, X60, X70, X80).

4. ¿Por qué es importante la expansión mecánica?

Mejora la precisión dimensional y reduce las tensiones residuales, lo que optimiza el rendimiento general de la tubería.
