Significado de codo de tubería

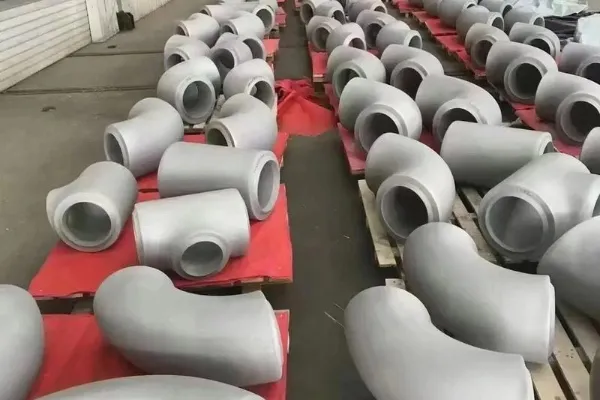

¿Qué es un codo de tubería?
Los codos se encuentran entre los accesorios más utilizados en la construcción actual. Son versátiles y vienen en una variedad de tamaños y formas. Los codos de tubería de acero son componentes clave en los sistemas de tuberías que modifican la dirección del flujo de fluidos. Se utilizan para conectar dos tuberías de igual o diferente diámetro nominal y para girar la tubería 45 o 90 grados en una dirección determinada.

Los codos de tubería pueden fabricarse con diversos materiales, como acero al carbono, acero inoxidable, hierro fundido, PVC, cobre y acero aleado, según los requisitos específicos del sistema de tuberías. Son comunes tanto en la vida cotidiana como en la industria, como en tuberías de agua, oleoductos y gasoductos, plantas químicas, centrales eléctricas, etc. Los codos se pueden conectar de diversas maneras, como mediante soldadura (soldadura a tope o soldadura por encastre), roscado o bridas.

Materiales comunes utilizados en codos de tubería
Los codos de tubería están disponibles en una amplia variedad de tipos, cada uno diseñado para satisfacer necesidades técnicas y prácticas específicas en los sistemas de tuberías. Su clasificación puede realizarse desde diversas perspectivas, incluyendo el material, el método de producción, las normas de fabricación, el radio de curvatura, la presión nominal y la forma o función. A continuación, se presenta un desglose completo.

Los codos para tuberías se pueden fabricar con diversos materiales para adaptarse a diferentes entornos y aplicaciones:

Acero al carbono: Resistente, duradero y rentable. Se utiliza comúnmente en tuberías industriales.
Acero inoxidable: Resistente a la corrosión, lo que lo hace ideal para plantas químicas e industrias de procesamiento de alimentos.
Hierro fundido: Tradicionalmente utilizado en sistemas de plomería y drenaje debido a su resistencia.
PVC (cloruro de polivinilo): Ligero, económico y resistente a numerosos productos químicos. Popular en plomería doméstica y comercial.
Cobre: Excelente conductividad térmica, ampliamente utilizado en sistemas de calefacción, refrigeración y suministro de agua.
Acero aleado: Proporciona mayor resistencia y resistencia al calor, la presión y la corrosión. Se utiliza en aplicaciones especializadas como refinerías de petróleo y centrales eléctricas.
La elección del material adecuado depende de factores como la presión, la temperatura, el tipo de fluido y el diseño general de la tubería.

1. Clasificación por Material
La elección del material afecta directamente la resistencia, la resistencia a la corrosión y la vida útil de un codo de tubería. Los materiales más comunes incluyen:

Acero al carbono:
Las normas incluyen ASTM/ASME A234 WPB y WPC. Estos se utilizan ampliamente en tuberías industriales generales debido a su resistencia y rentabilidad.

Acero aleado:
Incluye grados como ASTM/ASME A234 WP1, WP11, WP12, WP22, WP5, WP91, WP911, así como 15Mo3, 15CrMoV y 35CrMoV. Los aceros aleados proporcionan mejores propiedades mecánicas y resistencia a altas temperaturas y presiones.

Acero inoxidable:
Se elige frecuentemente por su excelente resistencia a la corrosión. Grados comunes:

ASTM/ASME A403 WP304, 304L, 304H, 304LN, 304N
ASTM/ASME A403 WP316, 316L, 316H, 316LN, 316N, 316Ti
ASTM/ASME A403 WP321, 321H
ASTM/ASME A403 WP347, 347H

Acero de baja temperatura:
Grados como ASTM/ASME A402 WPL3 y WPL6 están diseñados para soportar temperaturas bajo cero sin perder tenacidad.

Acero de alto rendimiento:
ASTM/ASME A860 WPHY 42, 46, 52, 60, 65 y 70. Estos codos se utilizan en entornos exigentes como oleoductos y gasoductos.

Otros materiales:
Dependiendo de las necesidades de la aplicación, los codos también pueden fabricarse de acero fundido, cobre, aleación de aluminio, plásticos (PVC, PPR, polipropileno reforzado con RFPP) o materiales especiales como el fosfato de argón.

2. Clasificación por método de producción
Se utilizan diferentes técnicas de fabricación según el tamaño, el material y los requisitos de rendimiento:
Empuje (conformado por presión en caliente)
Prensado (prensa hidráulica o conformación mecánica)
Forjado (proporciona excelente resistencia y durabilidad)
Fundición (comúnmente utilizada para formas complejas o diámetros mayores)

3. Clasificación por normas de fabricación
Los codos de tubería se fabrican de acuerdo con diversas normas nacionales e internacionales para garantizar la calidad y la intercambiabilidad. Algunos ejemplos son:
Norma nacional (GB en China)
Norma de energía eléctrica
Norma de construcción naval
Norma de la industria química
Norma de suministro de agua

Normas internacionales: americana (ASME/ANSI), alemana (DIN), japonesa (JIS), rusa (GOST), etc.

4. Clasificación por radio de curvatura
La curvatura de un codo influye significativamente en las características del flujo y los requisitos de espacio:
Codo de radio largo (LR):
El radio de curvatura equivale a 1,5 veces el diámetro de la tubería (R = 1,5D). Estos proporcionan un flujo más uniforme con menor caída de presión.

Codo de radio corto (SR):
El radio de curvatura equivale al diámetro de la tubería (R = 1,0D). Son más compactos y ahorran espacio, pero generan mayor turbulencia y pérdida de presión.

5. Clasificación por presión nominal
Los codos se fabrican en diferentes espesores de pared y clases de presión, según las cédulas de tubería estadounidenses:
Las cédulas incluyen: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS.
Los más utilizados son: Peso Estándar (STD) y Extra Fuerte (XS).
Estas clasificaciones garantizan que los codos soporten presiones internas específicas de forma segura.

Especificaciones y dimensiones de los codos para tuberías

Standards	ASME/ANSI B16.9 (LR), B16.28(SR), JIS B 2311/2220, DIN2605/2616/2615
Type	Cross, elbow, tee, cap, stud end, reducer, cross etc...
Materials	Stainless steel: ASTM A403-WP304, WP304L, WP304/304L, WP304H, WP316, WP316L, WP316/316L, WP321, WP321H, WP347, WP347H Super stainless steel: ASTM 904L, B366-N08904, A403-WP317, 317L, 254SMO(UNS S31254) Duplex and super duplex steel: ASTM A815-S31803, S32205, S32750, S32760, 2205 Low temperature steel: ASTM A420-WPL6, WPL3 Alloy steel: ASTM A234-WP11, WP22, WP91 Pipeline steel: API X42, X52, X60, X65, X70 Carbon steel: ASTM A234-WPB, WPC Nickel alloy incone l825, Incolloy800HT, Monel400, Al-Mi Metal
OD	Seamless products DN15 (1/2")/DN600 (32") Welded products DN450 (1/2")/DN3000 (120")
Wall thickness	SCH 5S- SCH 160XXS
Applications	Low and middle pressure fluid pipeline, boiler, petroleum and natural gas industry, drilling, chemical industry, electric industry, shipbuilding, fertilizer equipment and pipeline, structure, petrochemical, pharmaceutical industry

¿Cuál es la diferencia entre curvas y codos?
Las curvas y los codos son componentes comunes en los sistemas de tuberías. Ambos cambian la dirección del flujo de fluidos, pero difieren en su función y uso.
Una curva es un componente curvo de tubería que se utiliza principalmente para cambiar la dirección de una tubería. Puede estar hecha de materiales como acero inoxidable, cobre o plástico, y ofrece diferentes radios de curvatura para adaptarse a diversos diseños. Al seleccionar una curva, generalmente se debe considerar su diámetro, material y ángulo de curvatura.
Un codo es un accesorio de tubería común, utilizado principalmente para conectar y ajustar la dirección de las tuberías. Los ángulos comunes son de 90 y 45 grados, pero también se pueden personalizar otros ángulos. Los codos permiten ajustes horizontales o verticales flexibles en las tuberías y generalmente están hechos de acero al carbono, acero inoxidable, cobre o plástico.
En cuanto a la instalación, las curvas se suelen conectar a las tuberías mediante soldadura, roscas o bridas, mientras que los codos son más bien accesorios completos, que a menudo utilizan bridas o roscas.

Diferencia entre codos y curvas de PVC
Tanto los codos como las curvas de PVC permiten cambiar la dirección de las tuberías, pero sus usos y estructuras difieren. Las curvas de PVC se fabrican generalmente calentando un tubo recto y doblándolo en una sola pieza. Son ideales para aplicaciones que requieren un radio de curvatura amplio, lo que resulta en una transición más suave y una menor resistencia al flujo. Los codos de PVC, por otro lado, son accesorios de tubería especializados, con ángulos comunes como 45° y 90°. Se utilizan para cambios rápidos de dirección de tuberías o para conectar diferentes secciones de tubería. Son fáciles de instalar, pero requieren un giro más pronunciado. En resumen, las curvas de tubería son ideales para transiciones generales, mientras que los codos son más adecuados para conexiones precisas.
