Tubería de perforación

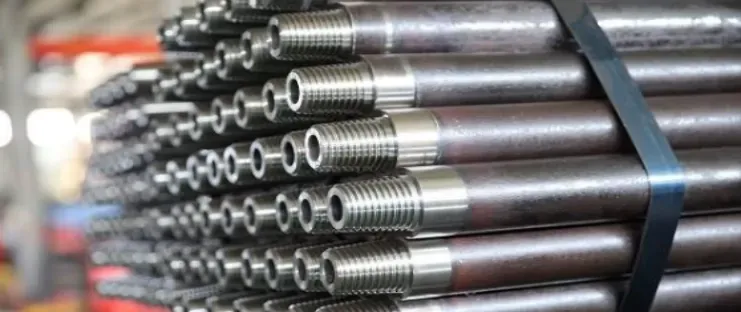

Tubería de perforación

La tubería de perforación es una tubería hueca de acero de paredes delgadas o aleación de aluminio para plataformas de perforación. Está hueco y permite que el líquido de perforación se bombea en el agujero a través del taladro y regrese hacia arriba al aire del anillo. Tiene varios tamaños, resistencia y espesor de pared, pero suele tener entre 27 y 32 pies de largo.

Tamaños de tubería de perforación


Tubería de perforación
2-3/8" a 7-5/8" de diámetro exterior, rango 2 y 3

Peso pesado
2-3/8" a 6-5/8" de diámetro exterior, rango 2 y 3

Collarines de perforación
2-7/8" a 14"

Tipos de tubería de perforación

Tubería de perforación
Tubería de perforación de gran peso
Unión de herramientas
Unión de tubos

Recalcado de la tubería de perforación


Recalcado interno IU
Recalcado externo EU
Recalcado interno-externo IEU

Estándar de tubería de perforación


Estándar: tubería de perforación API 5D
Grado: E-75, X-95, G-105, S-135, R780, CR40

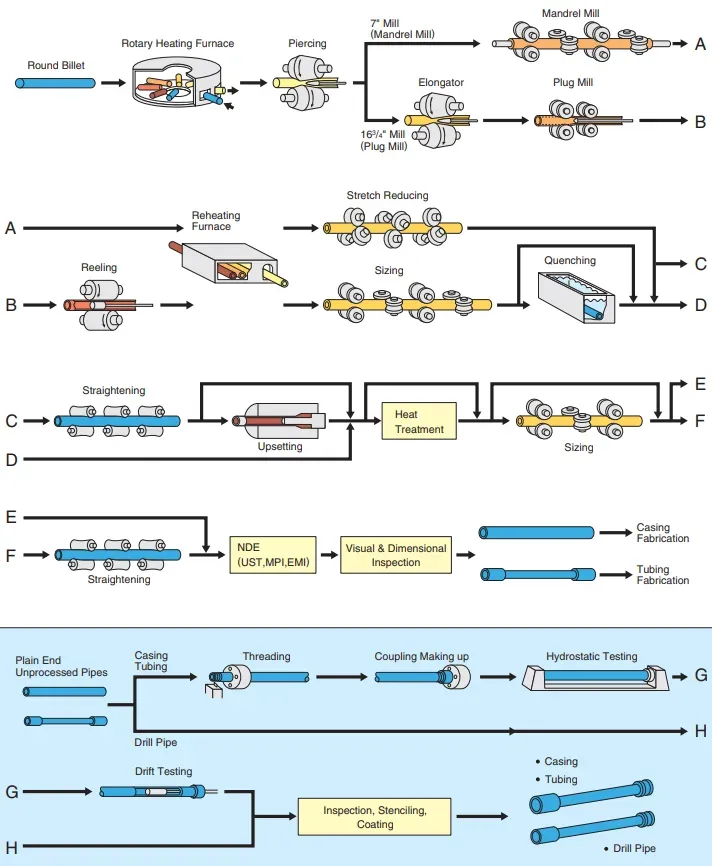

Proceso de fabricación de tubos de perforación

¿Cuáles son los tipos específicos de tuberías de perforación?



Las tuberías de perforación se pueden personalizar según los diferentes requisitos de perforación. Las tuberías de perforación se dividen principalmente en tres categorías: tubería de perforación Kelly, estándar y con peso. Por lo general, la secuencia de conexión es una tubería Kelly más varias tuberías de perforación estándar y con peso, cuyo número depende de la profundidad del pozo y del diseño del conjunto de la sarta de perforación. Los tipos comunes de tuberías de perforación incluyen la tubería de perforación convencional y la tubería de perforación de alta resistencia, la tubería en espiral puede mejorar la transmisión de torsión y la tubería especial se utiliza para la perforación direccional y horizontal.

Tubería de perforación convencional
La tubería de perforación convencional o tubería de perforación estándar viene en una variedad de tamaños y diámetros externos, siendo el rango de diámetro externo más común de aproximadamente 2 3/8 pulgadas a 6 5/8 pulgadas. La tubería de perforación estándar generalmente tiene longitudes fijas, siendo 30 pies (aproximadamente 9 metros) y 45 pies (aproximadamente 14 metros) las más comunes. Para proyectos de perforación más profundos, se pueden utilizar tuberías de perforación más largas.

Tubo de perforación de servicio pesado
El tubo de perforación de servicio pesado (HWDP) se caracteriza por paredes más gruesas y un peso por pie significativamente mayor que el tubo de perforación estándar. Estas características hacen que el HWDP sea particularmente adecuado para entornos de perforación hostiles. El HWDP está diseñado para abordar desafíos como el control del pozo, la estabilidad del pozo y los entornos de alta presión en la perforación de pozos profundos. El peso adicional ayuda a mantener la precisión de la perforación.

Tubo Kelly
El tubo Kelly se encuentra en la parte superior de la columna de perforación y está disponible en formas cuadradas y hexagonales. En las operaciones de perforación rotatoria, el tubo Kelly trabaja con el buje cuadrado y el buje rotatorio para transmitir el torque de la mesa giratoria de tierra a la varilla de perforación, impulsando así la broca para que gire y soporte el peso suspendido de la columna de perforación. La función principal del tubo Kelly es convertir la rotación de la mesa giratoria en la rotación de toda la columna de perforación y la broca para romper la formación, es decir, transmitir torque y soportar todo el peso de la columna de perforación.

¿Cuáles son los usos y funciones de la tubería de perforación?


Los principales usos de la tubería de perforación son los siguientes:
Desplazamiento de la broca: enviar la broca desde la boca del pozo hasta el fondo del pozo o levantarla desde el fondo del pozo.

Aplicación de presión de perforación: aplicar la presión necesaria a la broca a través de la tubería de perforación para lograr la perforación.

Transmisión de potencia: transmitir la potencia rotacional generada por la plataforma de perforación terrestre a la broca en el fondo del pozo.

Transporte de fluido de perforación: transportar fluido de perforación al fondo del pozo a través de la tubería de perforación para enfriar la broca y llevar los recortes de nuevo al suelo.
Operaciones especiales: como exprimir cemento y manejar accidentes en el fondo del pozo.

Los grados de acero E75 a S135 de la norma API 5CT, una serie de tubos de perforación petrolera con diámetros exteriores que van desde 2 3/8″ a 6 5/8″, así como los tubos de perforación con unión de doble hombro con alta resistencia a la torsión y los tubos de perforación BNK C95S con grados de acero especiales para pozos petroleros que contienen azufre, son principalmente adecuados para la construcción de pozos profundos, pozos horizontales y pozos de gran desplazamiento en el proceso de exploración y desarrollo de petróleo y gas.

El tubo de perforación es un tubo de acero con roscas en la cola, que se utiliza para conectar el equipo de superficie de la plataforma de perforación y el equipo de perforación y molienda o dispositivo de fondo de pozo en el fondo del pozo de perforación. El tubo de perforación se utiliza para los siguientes fines:
Transporte de lodo de perforación: lleva el lodo de perforación a la broca y eleva, baja o gira el dispositivo de fondo de pozo junto con la broca.
Resiste presión y fuerza: debe ser capaz de soportar una tremenda presión interna y externa, torsión, flexión y vibración. La tubería de perforación se puede utilizar muchas veces durante la extracción y refinación de petróleo y gas. La tubería de perforación tiene dos funciones principales:
Transmisión de par: está diseñada para transmitir el par de perforación desde la superficie de la plataforma de perforación hasta la broca a lo largo de largas distancias, a menudo kilómetros.
Circulación de fluidos: sirve como conducto para que el fluido de perforación (también conocido como "lodo de perforación") fluya desde la superficie y vuelva al pozo. El fluido de perforación es esencial para enfriar la broca, transportar los recortes a la superficie y mantener la presión en el pozo.
Dado que las operaciones de perforación pueden alcanzar profundidades de casi 15.000 pies, se deben conectar diferentes secciones de la tubería de perforación. Este proceso de conexión generalmente implica soldar juntas roscadas de la tubería de perforación (incluidas las juntas hembra y macho de la tubería de perforación) para formar una longitud continua de tubería de perforación.

Tubo de perforación, Tubo de perforación de peso pesado

Drill Pipe

Drill Pipe

¿Cuáles son los materiales comunes para los tubos de perforación?


Los tubos de perforación suelen estar hechos de acero de baja aleación de alta resistencia (HSLA), que puede soportar las duras condiciones como el alto estrés, la corrosión y el desgaste durante la perforación. A veces, también se selecciona el aluminio ligero, especialmente cuando el peso es un factor clave, como la perforación a distancia o cuando el peso del equipo es limitado. Además, el tubo de perforación puede estar recubierto con níquel u otros revestimientos anticorrosión para proporcionar protección adicional contra la corrosión.

La mejor opción de material para tubos de perforación es el tubo de acero sin costura, que es adecuado para la industria petrolera y los tubos de perforación especiales geológicos.

Los tubos de perforación tienen altos requisitos de proceso. El extremo del tubo de acero debe ser alterado hidráulicamente mediante un calentamiento de frecuencia media para aumentar el espesor de la pared del extremo del tubo, y luego roscado y procesado adecuadamente. El tubo de perforación geológico se conecta mediante roscado, mientras que el tubo de perforación petrolera se suelda por fricción.

Los componentes de la sarta de perforación incluyen brocas, collares de perforación, tubos de perforación, estabilizadores, juntas especiales y tubos de perforación cuadrados. Los grados de acero estándar API más utilizados son E75 a S135, con diámetros exteriores que van desde 2-3/8" a 6-5/8". Además, existen tubos de perforación con junta de hombro doble con alta resistencia a la torsión y tubos de perforación de grado de acero especial BNKC95S para pozos petrolíferos que contienen azufre, que son adecuados para la construcción de pozos profundos, pozos horizontales y pozos de gran desplazamiento.

Los tubos de perforación y juntas de herramientas de Baowi Steel se pueden dividir en tres categorías: tubos de perforación de grado de acero estándar API 5D, que incluyen juntas de herramientas estándar E, X, G, S y API Spec 7; tubos de perforación resistentes al azufre adecuados para entornos ácidos, que incluyen tubos de perforación BGD95U, BGD95MS, BGD95SS, BGD105MS, BGD105SS y juntas de herramientas de la misma serie; tubos de perforación BGD150 de alta resistencia y juntas de herramientas BGD150. Los tubos de perforación que producimos cumplen con los estándares internacionales API. El material de la tubería de perforación roscada es 35CrMo y ha sido sometido a un tratamiento térmico de alta calidad y un tratamiento de nitruración para garantizar la dureza y la vida útil de la tubería de perforación. Cada tubería de perforación ha sido engrosada por pilares, y el espesor máximo de los pilares interior y exterior puede alcanzar los 24 mm, lo que aumenta el área de soldadura por fricción y garantiza la estabilidad de la junta soldada. Elíjanos baowi-steel, le brindaremos el mejor servicio.
