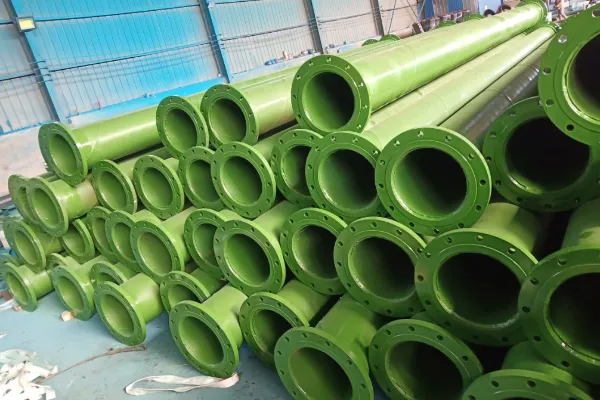

Tubería con brida

Rango de tamaños de tubería: DN15–DN2000 / NPS 1/2″–80″
Clasificación de presión:
PN6–PN100
Clase 150–Clase 2500

Opciones de material de tubería:
Acero al carbono (ASTM A106, A53, A105)
Acero inoxidable (ASTM A312 TP304 / TP316)
Acero aleado (ASTM A335 P11 / P22)
Materiales especiales disponibles bajo pedido

Normas ASTM / ASME
Tubería: ASTM A106, ASTM A53, ASTM A312
Brida: ASME B16.5 (NPS 1/2″–24″), ASME B16.47 (NPS 26″–60″)
Clasificación de presión: Clase 150 / 300 / 600 / 900 / 1500 / 2500

Normas EN / DIN
Tubería: EN 10216, EN 10217
Brida: EN 1092-1
Clasificación de presión: PN6 / PN10 / PN16 / PN25 / PN40 / PN64 / PN100

Normas GB
Tubería: GB/T 8163, GB/T 5310
Brida: GB/T 9112–9124

La capacidad de un extremo de tubería con brida para soportar la presión interna de un sistema de tuberías se indica mediante su **clasificación de presión (Clase/#/Lbs)**, que representa la presión máxima de trabajo admisible que la brida puede soportar a diferentes temperaturas. Según la norma ANSI/ASME B16.5, existen siete clasificaciones de presión para bridas: 150, 300, 400, 600, 900, 1500 y 2500.

La clasificación de presión es crucial al seleccionar tuberías con bridas. Por ejemplo, dos tuberías con bridas tienen un diámetro de 10 pulgadas y están fabricadas de acero al carbono, pero tienen diferentes clasificaciones de presión: una es de 300# y la otra de 1500#:
La tubería con brida de 300# es más pequeña y ligera, con una presión de diseño de aproximadamente 50,1 bar (a 50 °C);
La tubería con brida de 1500# es más grande, pesada y robusta, con una presión de diseño de aproximadamente 250,6 bar (a 50 °C).
Por lo tanto, la clasificación de presión de una tubería con brida no solo determina sus dimensiones estructurales y peso, sino que también afecta directamente la seguridad y la aplicabilidad del sistema de tuberías.

Las tuberías con bridas son componentes de tubería que tienen bridas en sus extremos, mientras que la conexión bridada es un método para conectar tuberías o equipos mediante bridas, juntas y pernos. Las tuberías con bridas son los componentes fundamentales para lograr conexiones bridadas. Las conexiones bridadas proporcionan a los sistemas de tuberías un buen sellado, resistencia a la presión y facilidad de desmontaje y mantenimiento. Por lo tanto, ambos elementos son interdependientes y se utilizan comúnmente en la ingeniería de tuberías.

El rendimiento de sellado de una conexión bridada depende del efecto sinérgico de múltiples factores. La fuerza de apriete inicial de los pernos provoca una deformación inicial de la junta, rellenando las irregularidades microscópicas de la superficie de sellado de la brida; cuando aumenta la presión interna de la tubería, la elasticidad de la junta mantiene la presión de sellado, evitando fugas del fluido. La selección del material de la junta debe basarse en una consideración integral de las características del fluido, la temperatura y la presión: las juntas de caucho de amianto son adecuadas para vapor a temperaturas inferiores a 450 °C y aceites a temperaturas inferiores a 350 °C; las juntas metálicas se utilizan en entornos de alta presión y alta temperatura.
