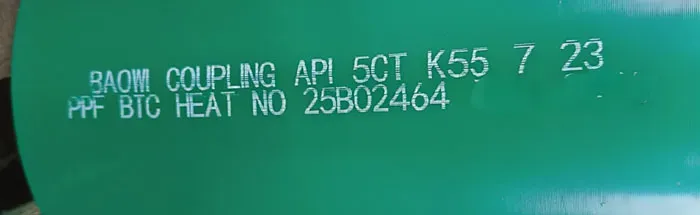

La cadena de carcasa y la cadena de tubería son los principales componentes de la construcción del pozo petrolero. Todos los pozos perforados para la extracción de petróleo o gas (o para inyectar material en la formación subterránea) deben ser tapados con material de resistencia y función suficientes.
Consulta ahora

Tamaños de tuberías y revestimientos

Diámetro: de 4 1/2 pulgadas a 20 pulgadas (48,26 mm a 508 mm) (tubería y revestimiento)
Tamaño: diámetro exterior: 48,26 mm a 114,3 mm (tubería y revestimiento)
Peso nominal: de 9,5 lb/ft a 169 lb/ft, de 9,5 ppf a 169 ppf
Longitud: R1, R2, R3

Tipos de tuberías de revestimiento y de perforación

Las tuberías de revestimiento son tuberías de acero que se utilizan para sostener pozos de petróleo y gas, asegurando un funcionamiento normal durante la perforación y después de la finalización del pozo. Cada pozo requiere varias capas de revestimiento según la profundidad de perforación y las condiciones geológicas. Una vez que se baja la tubería de revestimiento al pozo, se debe cementar en su lugar. A diferencia de las tuberías de perforación y de perforación, las tuberías de revestimiento no son reutilizables y se consideran materiales consumibles. En consecuencia, las tuberías de revestimiento representan más del 70 % del consumo total de un pozo de petróleo. Los tipos de tuberías de revestimiento incluyen tuberías de revestimiento sin costura (de diámetro pequeño y mediano), tuberías de revestimiento ERW (de diámetro mediano), juntas de unión de tuberías de revestimiento y acoplamientos de tuberías de revestimiento. Según su propósito, las tuberías de revestimiento se clasifican como tuberías de revestimiento conductoras, tuberías de revestimiento de superficie, tuberías de revestimiento intermedias y tuberías de revestimiento de producción.

Las tuberías de revestimiento de pozos petrolíferos se clasifican además de la siguiente manera:

Tubería de revestimiento conductora: la primera barrera entre la superficie y el subsuelo. Ayuda a prevenir el colapso del pozo y la contaminación del agua subterránea y, lo más importante, proporciona soporte estructural. Las tuberías de revestimiento de superficie se instalan en la superficie mediante perforación o hincado. Sus tamaños varían de 18 a 36 pulgadas.

Tubería de revestimiento de superficie: se utiliza principalmente para la protección y seguridad del medio ambiente. Ayuda a aislar las zonas de agua dulce, evita los reventones y sostiene el cabezal del pozo y el equipo de prevención de reventones (BOP). Por lo tanto, las tuberías de revestimiento de superficie deben cumplir con estándares de seguridad muy altos. Sostienen la siguiente sarta de tuberías de revestimiento. El tamaño puede variar según la aplicación, pero el tamaño de tubería de revestimiento de superficie más común es de 13 3/8 pulgadas.

Tubería de revestimiento intermedia: no se requiere para todos los tipos de producción de petróleo y gas. Si se utiliza, se coloca entre la tubería de revestimiento de superficie y la tubería de revestimiento de producción. Los tamaños varían de 13 3/8 a 16 pulgadas.

Tubería de revestimiento de producción: proporciona integridad estructural y control de presión para las secciones que contienen hidrocarburos, se utiliza principalmente durante la producción de petróleo.

Revestimiento de producción: se puede colgar de la tubería de revestimiento de producción o de una de las tuberías de revestimiento anteriores. Los revestimientos ayudan a reducir significativamente los costos, ya que no necesitan extenderse por toda la profundidad del pozo. Pueden perforarse previamente para ahorrar tiempo y costos.

Grados de tuberías de revestimiento y de producción

API 5ct h40
API 5ct j55
API 5ct k55
API 5ct M65
API 5ct n80 (1, q)
API 5ct l80 (9cr, 13cr)
API 5ct c90
API 5ct t95
API 5ct p110
API 5ct q125

Aplicación de la tubería de revestimiento y la tubería


La tubería de revestimiento y la tubería son equipos esenciales para la perforación de petróleo con diversas funciones, como sellar perforaciones, sostener las paredes del pozo, evitar el colapso de la formación y controlar el flujo del pozo. La tubería de revestimiento y la tubería se utilizan ampliamente en la exploración, extracción y transporte de petróleo. Durante la fase de exploración, la tubería de revestimiento y la tubería se utilizan para obtener muestras geológicas y evaluar las propiedades de los yacimientos de petróleo subterráneos. En la fase de extracción, la tubería de revestimiento sostiene las paredes del pozo, evita el colapso del pozo y controla el flujo del pozo. En la fase de transporte, la tubería de revestimiento se utiliza para transportar petróleo y gas natural.

La tubería de revestimiento del pozo está sujeta a la presión externa de la roca circundante y a la presión interna durante la producción de petróleo, por lo que debe soportar una alta tensión axial. Durante el proceso de perforación, una buena tubería de revestimiento del pozo es muy útil en los siguientes aspectos:
Fija la sarta de perforación para evitar el colapso de formaciones superiores inestables
Ayuda a prevenir la contaminación del área del pozo
Proporciona un orificio interior uniforme para una fácil instalación del equipo de producción
Ayuda a prevenir la contaminación del área de producción
Ayuda a prevenir la pérdida de líquido (petróleo)
Ayuda a aislar el área de alta presión de la superficie

Conexiones de tubería de revestimiento y tubería


SC: tubería de revestimiento con rosca redonda corta
LC: tubería de revestimiento con rosca redonda larga
BC: tubería de revestimiento con rosca de refuerzo
NU: tubería sin recalcado
EU: tubería con recalcado externo
IJ: conexiones de tubería integrales

Código de colores de tuberías y revestimientos

Grade Colour Code Pipe
 Heat Treatment

Characteristics and
Recommendation

J55


Normalized, Normalized and Tempered or quenched and Tempered
 Tubing & Casing for general service

K55


Normalized, Normalized and Tempered or quenched and Tempered
 Casing for general service

N80 Type 1


Normalized or Normalized and Tempered
 Tubing & Casing for general service

N80 Type Q


Quenched and Tempered
 Tubing & Casing for general service

L80 Type 1


Quenched and Tempered
 Tubing & Casing with controlled yield range for sour well service

L80 9 Cr


Quenched and Tempered
 Tubing & Casing for oil & gas wells affected by CO2 corrosion

L80 13 Cr


Quenched and Tempered
 Tubing & Casing for oil & gas wells affected by CO2 corrosion

C90 Type 1


Quenched and Tempered
 Hight strength Tubing & Casing with controlled yield range for service in hydrogen sulphide environments

R95


Quenched and Tempered
 High strength Tubing & Casing with conntrolled yield range

T95 Type 1


Quenched and Tempered
 High strength Tubing & Casing with controlled yield range for service in hydrogen sulphide environments

C110


Quenched and Tempered
 High strength Casing with controlled yield range for service in hydrogen sulphide environments
P110
Quenched and Tempered
 High strength Tubing & Casing for high pressure service
Q125 Type 1
Quenched and Tempered
 Casing for deep well service



¿Qué es la tubería de revestimiento?

La tubería de revestimiento es una serie de tubos de acero que se insertan en un pozo perforado para estabilizarlo, evitar que los contaminantes y el agua entren en el flujo de petróleo y evitar que el petróleo se filtre hacia las aguas subterráneas. La tubería de revestimiento se instala en capas con diámetros decrecientes y se conectan entre sí para formar una sarta de revestimiento. Hay cinco tipos de sartas de revestimiento: conductora, revestimiento de superficie, revestimiento intermedio, revestimiento de revestimiento y revestimiento de producción. La tubería de revestimiento de acero tiene una pared lisa y una resistencia mínima de fluencia de 35.000 psi. La tubería de revestimiento se utiliza para revestir todo el pozo que se ha excavado en el suelo para extraer petróleo. La tubería de revestimiento es una tubería de gran diámetro que se mantiene en su lugar en el pozo mediante cemento. Los diámetros de la tubería de revestimiento varían de 4,5″ a 36″.

¿Qué es la tubería de producción?

La tubería de producción se inserta dentro del pozo a través de la tubería de revestimiento del pozo petrolero, lo que ayuda al transporte de los hidrocarburos a la superficie. Es una tubería que se utiliza para transportar gas natural o petróleo crudo a las instalaciones para su posterior procesamiento una vez finalizada la perforación. La tubería está disponible en varios tamaños que van desde ¾” a 4 ½”. La tubería de producción es la tubería que transporta petróleo y gas desde la formación productora hasta las instalaciones de superficie del sitio para su procesamiento. La tubería debe ser lo suficientemente fuerte como para resistir las cargas y deformaciones asociadas con la producción y la reparación del pozo. Además, el tamaño de la tubería debe poder soportar la tasa de producción de petróleo y gas esperada. Obviamente, una tubería demasiado pequeña limitará la producción y el posterior rendimiento económico del pozo. Sin embargo, una tubería demasiado grande puede tener impactos económicos más allá del costo de la sarta de tubería en sí, porque el tamaño de la tubería afecta el diseño general de la carcasa del pozo.

Proceso de fabricación de tuberías y revestimientos

Tabla de tuberías y revestimientos API

Tabla de dimensiones para tuberías

DN O. D. Weight W. T. End Machining Form
Steel Grade
Inch mm lb/ft kg/m Inch mm H40 J55 L80 N80 C90 P110
K55 T95
4 1/2 4.5 114.3 9.5 14.14 0.205 5.21 PS PS – – – –
10.5 15.63 0.224 5.69 – PSB – – – –
11.6 17.26 0.25 6.35 – PSLB PLB PLB PLB PLB
13.5 20.09 0.29 7.37 – – PLB PLB PLB PLB
15.1 22.47 0.337 9.56 – – – – – PLB
5 5 127 11.5 17.11 0.22 5.59 – PS – – – –
13 19.35 0.253 6.43 – PSLB – – – –
15 22.32 0.296 7.52 – PSLB PLB PLB PLBE PLB
18 26.79 0.362 9.19 – – PLB PLB PLBE PLB
21.4 31.85 0.437 11.1 – – PLB PLB PLB PLB
23.2 34.53 0.478 12.14 – – – – PLB –
24.1 35.86 0.5 12.7 – – – – PLB –
5 1/2 5.5 139.7 14 20.83 0.244 6.2 PS PS – – – –
15.5 23.07 0.275 6.98 – PSLB – – – –
17 25.3 0.304 7.72 – PSLB PLB PLB PLBE PLB
20 29.76 0.361 9.17 – – PLB PLB PLBE PLB
23 34.23 0.415 10.54 – – PLB PLB PLBE PLB
26.8 39.88 0.5 12.7 – – – – – –
29.7 44.2 0.562 14.27 – – – – – –
32.6 48.51 0.625 15.88 – – – – – –
35.3 52.53 0.687 17.45 – – – – – –
38 56.55 0.75 19.05 – – – – – –
40.5 60.27 0.812 20.62 – – – – – –
43.1 64.14 0.875 22.22 – – – – – –
6 5/8 6.625 168.28 20 29.76 0.288 7.32 PS PSLB – – – –
24 35.72 0.352 8.94 – PSLB PLB PLB PLBE PLB
28 41.67 0.417 10.59 – – PLB PLB PLBE PLB
32 47.62 0.475 12.06 – – PLB PLB PLBE PLB
7 7 177.8 17 25.3 0.231 5.87 PS – – – – –
20 29.76 0.272 6.91 PS PS – – – –
23 34.23 0.317 8.05 – PSLB PLB PLB PLBE –
26 38.69 0.362 9.19 – PSLB PLB PLB PLBE PLB
29 43.16 0.408 10.36 – – PLB PLB PLBE PLB
32 47.62 0.453 11.51 – – PLB PLB PLBE PLB
35 52.09 0.498 12.65 – – PLB PLB PLBE PLB
38 56.55 0.54 13.72 – – PLB PLB PLBE PLB
42.7 63.54 0.625 15.88 – – – – – –
46.4 69.05 0.687 17.45 – – – – – –
50.1 74.56 0.75 19.05 – – – – – –
53.6 79.77 0.812 20.62 – – – – – –
57.1 84.97 0.875 22.22 – – – – – –
7 5/8 7.625 193.68 24 35.72 0.3 7.62 PS – – – – –
26.4 39.29 0.328 8.33 – PSLB PLB PLB PLBE PLB
29.7 44.2 0.375 9.52 – – PLB PLB PLBE PLB
33.7 50.15 0.43 10.92 – – PLB PLB PLBE PLB
39 58.05 0.5 12.7 – – PLB PLB PLBE PLB
42.8 63.69 0.562 14.27 – – PLB PLB PLB PLB
45.3 67.41 0.595 15.11 – – PLB PLB PLB PLB
47.1 70.09 0.625 15.88 – – PLB PLB PLB PLB
51.2 76.19 0.687 17.45 – – – – – –
55.3 80.3 0.75 19.05 – – – – – –
8 5/8 8.625 219.08 24 35.72 0.264 6.71 – PS – – – –
28 41.62 0.304 7.72 PS – – – – –
32 47.62 0.352 8.94 PS PSLB – – – –
36 53.57 0.4 10.16 – PSLB PLB PLB PLBE PLB
40 59.53 0.45 11.43 – – PLB PLB PLBE PLB
44 65.48 0.5 12.7 – – PLB PLB PLBE PLB
49 72.92 0.557 14.15 – – PLB PLB PLBE PLB
9 5/8 9.625 244.48 32.3 48.07 0.312 7.92 PS – – – – –
36 53.57 0.352 8.94 PS PSLB – – – –
40 59.53 0.395 10.03 – PSLB PLB PLB PLBE –
43.5 64.73 0.435 11.05 – – PLB PLB PLBE PLB
47 69.94 0.472 11.99 – – PLB PLB PLBE PLB
53.5 79.62 0.545 13.84 – – PLB PLB PLBE PLB
58.4 86.91 0.595 15.11 – – PLB PLB PLB PLB
59.4 88.4 0.609 15.47 – – – – – –
64.9 96.58 0.672 17.07 – – – – – –
70.3 104.62 0.734 18.64 – – – – – –
75.6 112.5 0.797 20.24 – – – – – –
10 3/4 10.75 273.05 32.75 48.74 0.279 7.09 PS – – – – –
40.5 60.27 0.35 8.89 PS PSB – – – –
15.5 67.71 0.4 10.16 – PSB – – – –
51 75.9 0.45 11.43 – PSB PSB PSB PSBE PSB
55.5 82.59 0.495 12.57 – – PSB PSB PSBE PSB
60.7 90.33 0.545 13.84 – – – – PSBE PSB
65.7 97.77 0.595 15.11 – – – – PSB PSB
73.2 108.93 0.672 17.07 – – – – – –
79.2 117.86 0.734 18.64 – – – – – –
85.3 126.94 0.797 20.24 – – – – – –
11 3/4 11.75 42 62.5 0.333 8.46 PS – – – – –
47 69.94 0.375 20.24 – – – – – –
54 80.36 0.435 8.46 – – – – – –
60 89.29 0.489 9.53 – – – – – –
65 96.73 0.534 11.05 – – – – – –
71 105.66 0.582 14.42 – – – – – –
13 3/8 13.375 339.73 48 71.43 0.33 8.38 PS – – – – –
54.5 81.1 0.38 9.65 – PSB – – – –
61 90.78 0.43 10.92 – PSB – – – –
68 101.19 0.48 12.19 – PSB PSB PSB PSB PSB
72 107.15 0.514 13.06 – – PSB PSB PSB PSB
16 16 406.4 65 96.73 0.375 9.53 PS – – – – –
75 111.61 0.438 11.13 – PSB – – – –
84 125.01 0.495 12.57 – PSB – – – –
109 162.21 0.656 16.66 – P P P – P
18 5/8 18.625 473.08 87.5 130.21 0.435 11.05 PS PSB – – – –
20 20 508 94 139.89 0.438 11.13 PSL PSLB – – – –
106.5 158.49 0.5 12.7 – PSLB – – – –
133 197.93 0.635 16.13 – PSLB – – – –
P——Plain；S——Short-thread；L——Long-thread；B——Buttress thread；E——Extreme thread
Dimensions table for casing
DN O. D. Weight W. T. End Machining Form
Steel Grade
Inch mm lb/ft kg/m Inch mm H40 J55 L80 N80 C90 P110
K55 T95
4 1/2 4.5 114.3 9.5 14.14 0.205 5.21 PS PS – – – –
10.5 15.63 0.224 5.69 – PSB – – – –
11.6 17.26 0.25 6.35 – PSLB PLB PLB PLB PLB
13.5 20.09 0.29 7.37 – – PLB PLB PLB PLB
15.1 22.47 0.337 9.56 – – – – – PLB
5 5 127 11.5 17.11 0.22 5.59 – PS – – – –
13 19.35 0.253 6.43 – PSLB – – – –
15 22.32 0.296 7.52 – PSLB PLB PLB PLBE PLB
18 26.79 0.362 9.19 – – PLB PLB PLBE PLB
21.4 31.85 0.437 11.1 – – PLB PLB PLB PLB
23.2 34.53 0.478 12.14 – – – – PLB –
24.1 35.86 0.5 12.7 – – – – PLB –
5 1/2 5.5 139.7 14 20.83 0.244 6.2 PS PS – – – –
15.5 23.07 0.275 6.98 – PSLB – – – –
17 25.3 0.304 7.72 – PSLB PLB PLB PLBE PLB
20 29.76 0.361 9.17 – – PLB PLB PLBE PLB
23 34.23 0.415 10.54 – – PLB PLB PLBE PLB
26.8 39.88 0.5 12.7 – – – – – –
29.7 44.2 0.562 14.27 – – – – – –
32.6 48.51 0.625 15.88 – – – – – –
35.3 52.53 0.687 17.45 – – – – – –
38 56.55 0.75 19.05 – – – – – –
40.5 60.27 0.812 20.62 – – – – – –
43.1 64.14 0.875 22.22 – – – – – –
6 5/8 6.625 168.28 20 29.76 0.288 7.32 PS PSLB – – – –
24 35.72 0.352 8.94 – PSLB PLB PLB PLBE PLB
28 41.67 0.417 10.59 – – PLB PLB PLBE PLB
32 47.62 0.475 12.06 – – PLB PLB PLBE PLB
7 7 177.8 17 25.3 0.231 5.87 PS – – – – –
20 29.76 0.272 6.91 PS PS – – – –
23 34.23 0.317 8.05 – PSLB PLB PLB PLBE –
26 38.69 0.362 9.19 – PSLB PLB PLB PLBE PLB
29 43.16 0.408 10.36 – – PLB PLB PLBE PLB
32 47.62 0.453 11.51 – – PLB PLB PLBE PLB
35 52.09 0.498 12.65 – – PLB PLB PLBE PLB
38 56.55 0.54 13.72 – – PLB PLB PLBE PLB
42.7 63.54 0.625 15.88 – – – – – –
46.4 69.05 0.687 17.45 – – – – – –
50.1 74.56 0.75 19.05 – – – – – –
53.6 79.77 0.812 20.62 – – – – – –
57.1 84.97 0.875 22.22 – – – – – –
7 5/8 7.625 193.68 24 35.72 0.3 7.62 PS – – – – –
26.4 39.29 0.328 8.33 – PSLB PLB PLB PLBE PLB
29.7 44.2 0.375 9.52 – – PLB PLB PLBE PLB
33.7 50.15 0.43 10.92 – – PLB PLB PLBE PLB
39 58.05 0.5 12.7 – – PLB PLB PLBE PLB
42.8 63.69 0.562 14.27 – – PLB PLB PLB PLB
45.3 67.41 0.595 15.11 – – PLB PLB PLB PLB
47.1 70.09 0.625 15.88 – – PLB PLB PLB PLB
51.2 76.19 0.687 17.45 – – – – – –
55.3 80.3 0.75 19.05 – – – – – –
8 5/8 8.625 219.08 24 35.72 0.264 6.71 – PS – – – –
28 41.62 0.304 7.72 PS – – – – –
32 47.62 0.352 8.94 PS PSLB – – – –
36 53.57 0.4 10.16 – PSLB PLB PLB PLBE PLB
40 59.53 0.45 11.43 – – PLB PLB PLBE PLB
44 65.48 0.5 12.7 – – PLB PLB PLBE PLB
49 72.92 0.557 14.15 – – PLB PLB PLBE PLB
9 5/8 9.625 244.48 32.3 48.07 0.312 7.92 PS – – – – –
36 53.57 0.352 8.94 PS PSLB – – – –
40 59.53 0.395 10.03 – PSLB PLB PLB PLBE –
43.5 64.73 0.435 11.05 – – PLB PLB PLBE PLB
47 69.94 0.472 11.99 – – PLB PLB PLBE PLB
53.5 79.62 0.545 13.84 – – PLB PLB PLBE PLB
58.4 86.91 0.595 15.11 – – PLB PLB PLB PLB
59.4 88.4 0.609 15.47 – – – – – –
64.9 96.58 0.672 17.07 – – – – – –
70.3 104.62 0.734 18.64 – – – – – –
75.6 112.5 0.797 20.24 – – – – – –
10 3/4 10.75 273.05 32.75 48.74 0.279 7.09 PS – – – – –
40.5 60.27 0.35 8.89 PS PSB – – – –
15.5 67.71 0.4 10.16 – PSB – – – –
51 75.9 0.45 11.43 – PSB PSB PSB PSBE PSB
55.5 82.59 0.495 12.57 – – PSB PSB PSBE PSB
60.7 90.33 0.545 13.84 – – – – PSBE PSB
65.7 97.77 0.595 15.11 – – – – PSB PSB
73.2 108.93 0.672 17.07 – – – – – –
79.2 117.86 0.734 18.64 – – – – – –
85.3 126.94 0.797 20.24 – – – – – –
11 3/4 11.75 42 62.5 0.333 8.46 PS – – – – –
47 69.94 0.375 20.24 – – – – – –
54 80.36 0.435 8.46 – – – – – –
60 89.29 0.489 9.53 – – – – – –
65 96.73 0.534 11.05 – – – – – –
71 105.66 0.582 14.42 – – – – – –
13 3/8 13.375 339.73 48 71.43 0.33 8.38 PS – – – – –
54.5 81.1 0.38 9.65 – PSB – – – –
61 90.78 0.43 10.92 – PSB – – – –
68 101.19 0.48 12.19 – PSB PSB PSB PSB PSB
72 107.15 0.514 13.06 – – PSB PSB PSB PSB
16 16 406.4 65 96.73 0.375 9.53 PS – – – – –
75 111.61 0.438 11.13 – PSB – – – –
84 125.01 0.495 12.57 – PSB – – – –
109 162.21 0.656 16.66 – P P P – P
18 5/8 18.625 473.08 87.5 130.21 0.435 11.05 PS PSB – – – –
20 20 508 94 139.89 0.438 11.13 PSL PSLB – – – –
106.5 158.49 0.5 12.7 – PSLB – – – –
133 197.93 0.635 16.13 – PSLB – – – –
P——Plain；S——Short-thread；L——Long-thread；B——Buttress thread；E——Extreme thread

Nuestras tuberías y entubados no solo se fabrican estrictamente de acuerdo con las normas API, sino que también desarrollamos grados patentados para entornos de aplicación especiales, como ácidos, alto colapso, cromo y CRA. Con estos grados patentados, podemos proporcionar la mejor solución para las condiciones de pozo específicas de cada cliente. Todos nuestros productos se producen de acuerdo con los estándares de calidad más estrictos. Nuestras operaciones han sido certificadas globalmente según ISO 9001, implementamos una política de calidad unificada y adoptamos un riguroso sistema de gestión de calidad. Si necesita tuberías y entubados de petróleo personalizados, elíjanos en baowisteel y le brindaremos un servicio satisfactorio.

Productos recomendados

Derechos de autor © Baowi Steel Manufacturing Co.,Ltd.  todos los derechos reservados.

  Dirección:Gangcheng road, Distrito de yuetang, ciudad de xiangtan, China
facebookyoutubelinkinA_twitter
