Weldolets

Rango de tamaños: 1/8" - 24" / DN6 - DN600
Rango de tamaño de la tubería de derivación (NPS): ½" ~ 24"
Rango de tamaño de la tubería principal (NPS): 2" ~ 48"
Clasificación de presión: STD, XS, SCH 160
Norma: MSS SP-97

Clase: STD, XS, XXS, S160, 5S, 10S

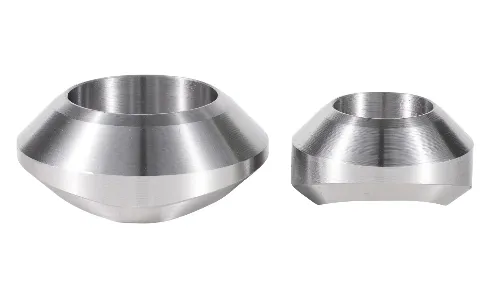

Un Weldolet es un accesorio de derivación forjado que se utiliza para crear una conexión de derivación reforzada en una tubería principal.
A diferencia de una te convencional, el Weldolet se instala en una abertura realizada en la tubería principal. Su cuerpo forjado proporciona refuerzo alrededor de la conexión de derivación.
La salida de derivación cuenta con un extremo para soldadura a tope. La tubería de derivación se alinea con la salida y se suelda alrededor del extremo preparado.
Este diseño proporciona una conexión de derivación compacta y reduce la necesidad de fabricar accesorios de derivación a medida.
Los componentes principales son:
Tubería principal (*run pipe*): la tubería que transporta el fluido del proceso.
Salida de derivación: la tubería de menor diámetro conectada a la tubería principal.
Refuerzo forjado: el cuerpo integral situado alrededor de la abertura de derivación.
Extremo para soldadura a tope: la salida preparada que se conecta a la tubería de derivación.
La norma MSS SP-97 abarca los accesorios de derivación forjados con refuerzo integral, incluyendo los tipos de salida para soldadura a tope, soldadura por encastre (*socket-weld*) y roscados.

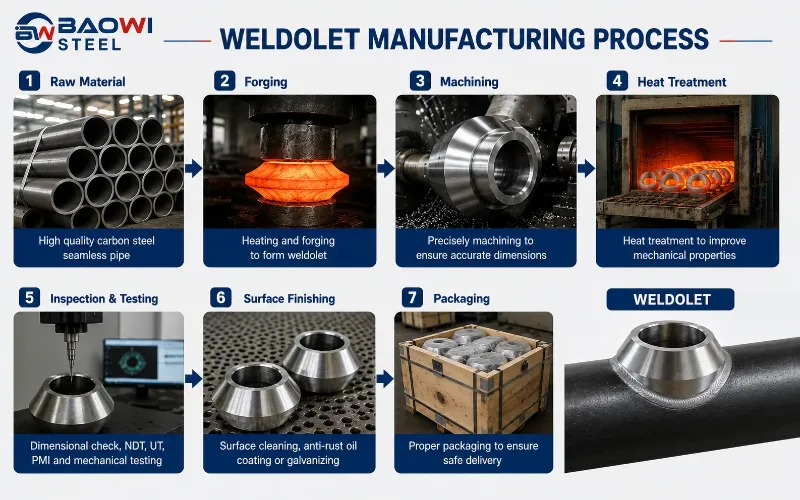

1. Selección de materia prima
Seleccionar el acero al carbono, acero inoxidable o acero aleado adecuado según la aplicación y las normas requeridas.
2. Corte y forjado
Cortar la materia prima y conformar el weldolet mediante forjado en caliente para obtener la forma y resistencia requeridas.
3. Mecanizado
Mecanizar la pieza forjada para lograr dimensiones precisas, el tamaño de la salida de derivación, el espesor de pared y el acabado superficial adecuados.
4. Tratamiento térmico
Aplicar el tratamiento térmico necesario para mejorar la resistencia, tenacidad, ductilidad y estabilidad dimensional.
5. Preparación para la soldadura
Limpiar y biselar las superficies de conexión para asegurar un ajuste correcto y una adecuada penetración de la soldadura.
6. Acabado e inspección
Realizar el acabado superficial e inspeccionar las dimensiones, el aspecto y la calidad del material. También pueden realizarse ensayos no destructivos (END), como UT, RT o MT, cuando así se requiera.
7. Embalaje y entrega

Tras la inspección final, embalar los weldolets de forma segura y prepararlos para su envío.

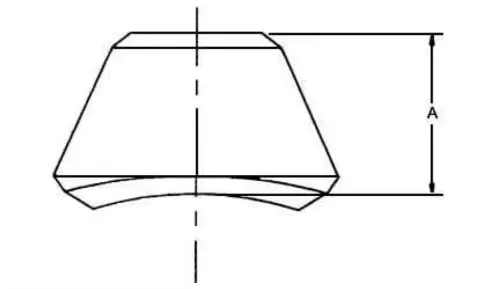

Todas las dimensiones están en milímetros (mm).

Outlet DN	Outlet NPS	STD – Reducing	STD – Full	XS – Reducing	XS – Full	Sch 160 – Reducing	Sch 160 – Full
6	1/8	15.7	—	15.7	—	—	—
8	1/4	15.7	—	15.7	—	—	—
10	3/8	19.1	—	19.1	—	—	—
15	1/2	19.1	19.1	19.1	19.1	28.4	28.4
20	3/4	22.4	22.4	22.4	22.4	31.8	31.8
25	1	26.9	26.9	26.9	26.9	38.1	38.1
32	1 1/4	31.8	31.8	31.8	31.8	44.4	44.4
40	1 1/2	33.3	33.3	33.3	33.3	50.8	50.8
50	2	38.1	38.1	38.1	38.1	55.4	55.4
65	2 1/2	41.1	41.1	41.1	41.1	62	62
80	3	44.4	44.4	44.4	44.4	73.2	73.2
90	3 1/2	47.8	50.8	47.8	50.8	—	—
100	4	50.8	50.8	50.8	50.8	84.1	84.1
125	5	57.2	57.2	57.2	57.2	93.7	93.7
150	6	60.4	60.4	77.7	77.7	104.6	104.6
200	8	69.8	69.8	98.6	98.6	—	—
250	10	77.7	77.7	93.7	88.9	—	—
300	12	85.9	85.9	103.1	100.1	—	—
350	14	88.9	88.9	100.1	104.6	—	—
400	16	93.7	93.7	106.2	112.8	—	—
450	18	96.8	103.1	111.2	119.1	—	—
500	20	101.6	117.3	119.1	127	—	—
600	24	115.8	136.6	139.7	139.7	—	—

Tolerancia: 6–20 ± 0,8 mm
25–100 ± 1,6 mm
125–300 ± 3,2 mm
350–600 ± 4,8 mm
