Válvulas, fabricantes de válvulas

Tipo

Los tipos más comunes de válvulas incluyen:

Válvula de bola: giro rápido de 90° para un control rápido de encendido y apagado, fácil de usar.
Válvula de compuerta: flujo en línea recta, compacta y cierre confiable.
Válvula de retención: evita el reflujo y se activa automáticamente para la dirección del flujo.
Válvula de globo: control preciso del flujo con diseños en T, Y o en ángulo.
Válvula de mariposa: compacta, de acción rápida, ideal para espacios reducidos.
Válvula de aguja: control preciso del flujo para sistemas de tuberías pequeños.
Válvula de manguito: maneja lodos y sólidos con un manguito aislante.
Válvula de tapón: cierre hermético, ideal para alta presión y temperatura.
Válvula de alivio de presión: libera el exceso de presión para la seguridad del sistema.

Las designaciones funcionales comunes y sus tipos de diseño comunes incluyen:
Válvulas de aislamiento: válvulas de bola, mariposa, diafragma, compuerta, de pinzamiento, de pistón y de tapón
Válvulas de regulación: válvulas de bola, mariposa, diafragma, globo, aguja, de pinzamiento y de tapón
Válvulas de alivio de seguridad: válvulas de alivio de presión y de vacío
Válvulas antirretorno: válvulas de retención oscilantes y de elevación
Válvulas para fines especiales: válvulas multipuerto, de flotador, de pie, de compuerta de cuchilla y de línea ciega

Tipos

Los tipos de válvulas más comunes incluyen:

Válvula de bola: Giro rápido de 90° para un control de encendido/apagado rápido y sencillo.
Válvula de compuerta: Flujo en línea recta, compacta y con cierre fiable.
Válvula de retención: Evita el reflujo, se activa automáticamente según la dirección del flujo.
Válvula de globo: Control de flujo preciso con diseños en T, Y o en ángulo.

Válvula de mariposa: Compacta, de acción rápida, ideal para espacios reducidos. Válvulas de compuerta

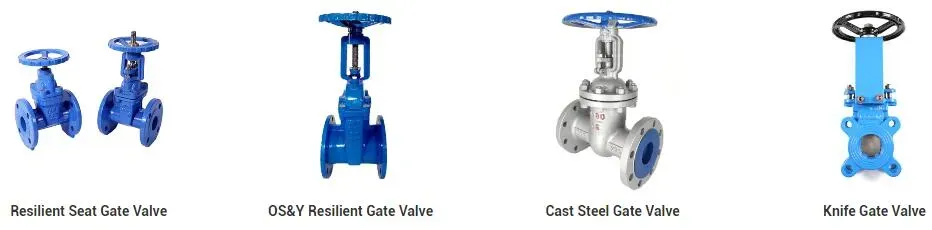

Válvulas de compuerta
1. Válvula de compuerta forjada
Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
Rango de tamaños: 1/2” a 4”
Clasificación de presión: 150 LB - 2500 LB
Rango de temperatura: -196 °C a 500 °C
Conexiones finales: Roscadas, soldadas a socket, soldadas a tope, tipo brida (brida soldada y brida integral)
Diseño del bonete: Bonete atornillado, bonete soldado, bonete con sello de presión
Dimensiones cara a cara: ASME B16.10 y otras normas
Inspección y pruebas: API 598 y otras normas

2. Válvula de compuerta de fundición
Diseño y fabricación: DIN 3352, API 6D, ASME B16.34, API 600, GOST 5762-2002
Rango de tamaños: DN40-1400, 1/2” a 60”
Clasificación de presión: PN1.0-PN42.0 MPa, 150 LB - 2500 LB
Conexiones finales: EN 1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST 12815-80
Dimensiones cara a cara: DIN 3202, ASME B16.10, API 6D, GOST 3706-93
Inspección y pruebas: DIN 3230, API 598, GOST 356-80

3. Válvula de compuerta de hierro fundido
Norma de diseño: ANSI/AWWA C509
Dimensiones cara a cara: ASME B16.10
Conexión de tubería: ASME B16.1 CLASE 125, ANSI/AWWA C111/A21.11, AWWA C606
Norma de prueba de presión: ANSI/AWWA C509

Actuador: Tuerca de operación AWWA de 2", volante, rueda de cadena, caja de engranajes, etc.

Tipos

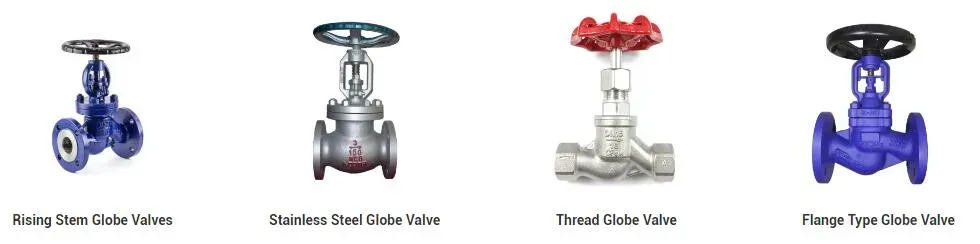

Válvula de globo
1. Válvula de globo forjada
Construcción del cuerpo: Tipo T, Tipo Y, Tipo angular
Diseño del bonete: Bonete atornillado, Bonete soldado, Bonete sellado a presión
Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
Rango de tamaños: 1/2" a 4"
Clasificaciones de presión: 150 LB - 2500 LB
Rango de temperatura: -196 °C a 500 °C
Conexiones finales: Roscadas, Soldadas a enchufe, Soldadas a tope, Tipo brida (Brida soldada y Brida integral)
Dimensiones cara a cara: ASME B16.10 y otras normas
Inspección y pruebas: API 598 y otras normas

2. Válvula de globo de fundición
Diseño y fabricación: DIN 3356, API 6D, ASME B16.34, GOST 5762-2002
Rango de tamaños: DN40-1400, 2" a 24"
Clasificaciones de presión: PN1.0-PN42.0 MPa, 150 LB - 2500 LB
Conexiones finales: EN 1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST 12815-80
Dimensiones cara a cara: DIN 3202, ASME B16.10, GOST 3706-93
Inspección y pruebas: DIN 3230, API 598, GOST 356-80
Tipos

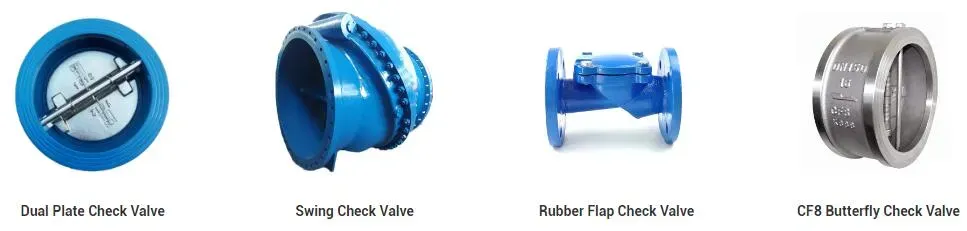

Válvula de retención
1. Válvula de retención forjada
Construcción del cuerpo: Válvula de retención de elevación, válvula de retención de giro, válvula de retención de bola.
Diseño de la tapa: Tapa atornillada, tapa soldada, tapa con sellado a presión.
Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
Rango de tamaños: 1/2” a 4”
Clasificación de presión: 150 LB - 2500 LB
Rango de temperatura: -196 °C a 500 °C
Conexiones finales: Roscadas, soldadas a socket, soldadas a tope, tipo brida (brida soldada y brida integral)
Dimensiones cara a cara: ASME B16.10 y otras normas
Inspección y pruebas: API 598 y otras normas.

2. Válvula de retención de fundición
Diseño y fabricación: DIN 3356, API 6D, ASME B16.34, BS 1868, GOST 5762-2002
Rango de tamaños: DN40-1400, 2” a 48”
Clasificación de presión: PN 1.0-PN 42.0 MPa, 150 LB - 2500 LB
Conexiones finales: EN 1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST 12815-80
Dimensiones cara a cara: DIN 3202, ASME B16.10, API 6D, API 594, GOST 3326-86
Inspección y pruebas: DIN 3230, API 598, GOST 356-80
Tipos

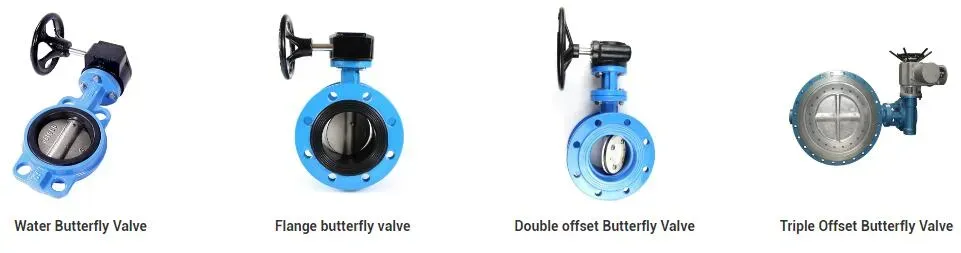

Válvula de mariposa
1. Válvula de mariposa con asiento elástico
Estándar de diseño: API 609/EN593
Brida de conexión: ISO 7005-2 PN10/16, EN 1092-2 PN10/16, ASME B16.5 CLASE 150, JIS 10K (DN40~DN300)
Brida superior: ISO 5211
Distancia entre caras: API 609A /EN558 serie 20
Estándar de prueba: API 598 /EN12266-1
Presión de trabajo: PN10/16

2. Válvula de mariposa de doble brida y doble excentricidad
Estándar de diseño: EN 593
Brida de conexión: EN1092-2, ISO7005-2
Brida superior: ISO 5211
Distancia entre caras: EN 558 Serie 14
Estándar de prueba: EN12266-1
Presión nominal de trabajo: PN10/PN16/PN25/PN40

3. Válvula de mariposa AWWA C504
Estándares de diseño: AWWA C504/AWWA C516
Brida de conexión: ASME B16.1 Clase 125 AWWA C111/A21.11
Brida superior: MSS SP-101/ISO 5211
Distancia entre caras: AWWA C504/AWWA C516
Estándar de prueba: AWWA C504

4. Válvula de mariposa de triple excentricidad con asiento metálico
Rango de tamaños: 3″~128″ (80 mm~3200 mm)
Clase de presión: 150 lb~1500 lb (PN25~PN260)
Rango de temperatura: -196 ℃~+650 ℃ (-321 ℉~+1202 ℉)
Tipo de conexión: tipo wafer, tipo lug, doble brida, soldada a tope
Tipo de accionamiento: Engranaje helicoidal, neumático, eléctrico, hidráulico
Válvula de mariposa de alto rendimiento
Presión: Clase 150 Clase 300
Tamaño: Tipo básico: 2”-48” (50 mm - 1200 mm)
Tipo ignífugo: 2”-60” (50 mm - 1500 mm)
Temperatura: -196 °C ~ +650 °C (-321 °F ~ +1202 °F)
Tipo de conexión: tipo wafer, tipo lug
Tipo de accionamiento: manual, engranaje helicoidal, neumático, eléctrico
Medios aplicables: fluidos químicos corrosivos, agua, gas, ácidos, álcalis, vapor, productos farmacéuticos, etc.
Tipos

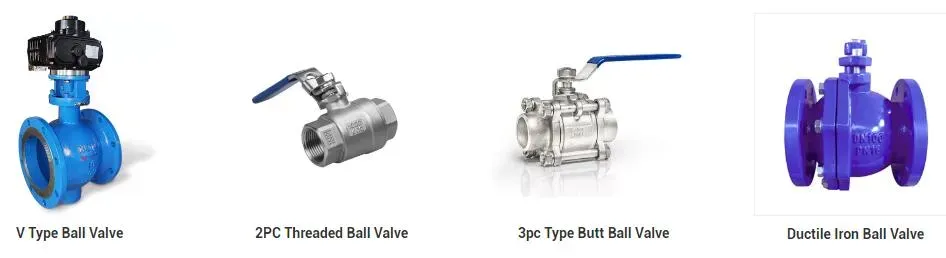

Válvula de bola
1. Válvula de bola con asiento metálico y montaje sobre muñones
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 2” a 48”
Clasificación de presión: 150LB-2500LB (PN1.6-PN42.0MPa)
Rango de temperatura: -196℃ a 650℃
Conexiones de extremo: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

2. Válvula de bola con asiento blando y montaje sobre muñones
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 2” a 48”
Clasificación de presión: 150LB-2500LB (PN1.6-PN10.0MPa)
Rango de temperatura: -196℃ a 200℃
Conexiones de extremo: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

3. Válvula de bola flotante con asiento blando
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T1967
Rango de tamaños: 1/2" a 10"
Clasificación de presión: 150LB-2500LB (PN1.6-PN42.0MPa)
Rango de temperatura: -196℃ a 200℃
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones de cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

4. Válvula de bola flotante FS con asiento blando
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 1/2" a 4"
Clasificación de presión: 150LB-900LB (PN1.6-PN15.0MPa)
Rango de temperatura: -196℃ a 200℃
Conexiones finales: ASME B16.11, ASME B16.25, GB/T12224
Dimensiones de cara a cara: Estándar del fabricante
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

5. Válvula de bola flotante con asiento metálico
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 1/2＂～10＂
Clasificación de presión: 150LB-2500LB (PN1.6-PN42.0MPa)
Rango de temperatura: -196℃～650℃
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

6. Válvula de bola totalmente soldada
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 2＂～40＂
Clasificación de presión: 150LB-2500LB (PN1.6-PN42.0MPa)
Rango de temperatura: -196℃～200℃
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

7. Válvula de bola de entrada superior
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 2＂～10＂
Clasificación de presión: 150LB-900LB (PN1.6-PN15.0MPa)
Rango de temperatura: -196℃～200℃
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

8. Válvula de bola de tres y cuatro vías
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 1/2＂～8＂
Clasificación de presión: 150LB (PN1.6-PN4.0MPa)
Rango de temperatura: -29℃～350℃
Conexiones finales: ASME B16.5, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092
Dimensiones entre caras: Estándar del fabricante
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

9. Válvula de bola de alta temperatura con brida
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 1/2＂～8＂
Clasificación de presión: 150LB (PN1.6-PN2.5MPa)
Rango de temperatura: -196℃～300℃
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

10. Válvula de bola delgada
Diseño y fabricación: API 6D, API 608, ISO 17292
Rango de tamaños: 1/2”～8”
Clasificación de presión: 150LB (PN1.6-PN2.5MPa)
Rango de temperatura: -196℃～350℃
Conexiones finales: ASME B16.5, EN1092
Dimensiones entre caras: ASME B16.10, EN 588
Inspección y pruebas: API 6D, API 598

11. Válvula de bola calefactada
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 1/2”～10”
Clasificación de presión: 150LB-600LB (PN1.6-PN10.0MPa)
Rango de temperatura: -196℃～200℃
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480
Tipos

Las designaciones funcionales comunes y sus tipos de diseño habituales incluyen:
Válvulas de aislamiento: Válvulas de bola, de mariposa, de diafragma, de compuerta, de pellizco, de pistón y de macho
Válvulas de regulación: Válvulas de bola, de mariposa, de diafragma, de globo, de aguja, de pellizco y de macho
Válvulas de seguridad y alivio: Válvulas de alivio de presión y de alivio de vacío
Válvulas antirretorno: Válvulas de retención de clapeta y de retención de elevación
Válvulas de propósito especial: Válvulas multipuerto, de flotador, de pie, de compuerta de cuchilla y de cierre de línea
