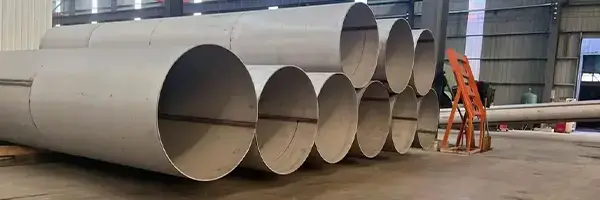

Tubo de acero soldado de acero inoxidable

Tubo de acero soldado de acero inoxidable

La manga de la tarjeta de soldadura se produce laminando la banda de acero inoxidable en la manga de la tarjeta y luego soldando a lo largo de su longitud total. Después de la soldadura, la soldadura o el soldador se pueden refinar mediante laminación en frío y forja, o se pueden mantener como están.

Tamaños de tubos soldados de acero inoxidable


Rango de tamaños: 2" - 48"
Clases: 5S, 10S, STD, XH, 40, 80, 100, 120, 160, XXH

Product

Stainless Steel Welded Pipe

Size

Outside Diameter:  2" - 48"

Wall Thickness: 5S, 10S, STD, XH, 40, 80, 100, 120, 160, XXH

Standard

ASTMA312/A1016/A269/A268/A789/A632/A250/A270/A358/A688/A814/A409

EN10216/EN10297/JIS G3448/G3459/G3463

Grades

200 series:201,202.204Cu.

300series:301,302,304,304Cu,303,303Se,304L,305,307,308,308L,309,309S,310,310S,316,316L,321.

400 series:410,420,430,420J2,439,409,430S,444,431,441,446,440A,440B,440C.

Duplex and Others:2205,904L,S31803,330,660,630,17-4PH,631,17-7PH,2507,F51,S31254 etc.

Application

In Chemical Industry, Coal, Oil Field Open Machine, Building Materials Heat-resistant Parts


Especificación de tubería de acero inoxidable soldada


Austenítico: 201, 304/304L, 316/316L, 317/317L, 347/347H, 321/321H, 904L
Ferrítico: 409, 430, 439, 441, 434, 436, 444, 446
Martensítico: 403, 410, 410S, 414/L, 441, 418, 420, 440, 416
Dúplex: 2205/S31803, S32750, S32760

Outside Diameter

NPS

Outside Diameter (mm)

Nominal Wall Thickness (mm)

ASME B36.19M

ASME B36.10M

SCH 5S

SCH 10S

SCH 40S

SCH 80S

SCH 5

SCH 10

SCH 20

STD

XS

 1/4

13.72

1.65

2.24

3.02



1.65

2.24

3.02

 3/8

17.15

1.65

2.31

3.2



1.65

2.31

3.2

 1/2

21.34

1.65

2.11

2.77

3.73

1.65

2.11

2.77

3.73

 3/4

26.67

1.65

2.11

2.87

3.91

1.65

2.11

2.87

3.91

1

33.4

1.65

2.77

3.38

4.55

1.65

2.77

3.38

4.55

1 1/4

42.16

1.65

2.77

3.56

4.85

1.65

2.77

3.56

4.85

1 1/2

48.26

1.65

2.77

3.68

5.08

1.65

2.77

3.68

5.08

2

60.33

1.65

2.77

3.91

5.54

1.65

2.77

3.91

5.54

2 1/2

73.03

2.11

3.05

5.16

7.01

2.11

3.05

5.16

7.01

3

88.9

2.11

3.05

5.49

7.62

2.11

3.05

5.49

7.62

3 1/2

101.6

2.11

3.05

5.74

8.08

2.11

3.05

5.74

8.08

4

114.3

2.11

3.05

6.02

8.56

2.11

3.05

6.02

8.56

5

141.3

2.77

3.4

6.55

9.53

2.77

3.4

6.55

9.53

6

168.28

2.77

3.4

7.11

10.97

2.77

3.4

7.11

10.97

8

219.08

2.77

3.76

8.18

12.7

2.77

3.76

6.35

8.18

12.7

10

273.05

3.4

4.19

9.27

12.7

3.4

4.19

6.35

9.27

12.7

12

323.85

3.96

4.57

9.53

12.7

3.96

4.57

6.35

9.53

12.7

14

355.6

3.96

4.78

9.53

12.7

3.96

6.35

7.92

9.53

12.7

16

406.4

4.19

4.78

9.53

12.7

4.19

6.35

7.92

9.53

12.7

18

457.2

4.19

4.78

9.53

12.7

4.19

6.35

7.92

9.53

12.7

20

508

4.78

5.54

9.53

12.7

4.78

6.35

9.53

9.53

12.7

22

558.8

4.78

5.54





4.78

6.35

9.53

9.53

12.7

24

609.6

5.54

6.35

9.53

12.7

5.54

6.35

9.53

9.53

12.7

26

660.4

7.92

12.7

9.53

12.7

28

711.2

7.92

12.7

9.53

12.7

30

762

6.35

7.92

6.35

7.92

12.7

9.53

12.7

32

812.8

Thinkness: 8.63-30mm


Diferentes formas y ejemplos de aplicación de tubos soldados de acero inoxidable


El tubo soldado de acero inoxidable es un tubo hecho de placa de acero inoxidable o tira de acero después de rizar y soldar. Su proceso de producción es relativamente simple, eficiente, de bajo costo y tiene una variedad de especificaciones. Aunque la resistencia de los tubos soldados es generalmente menor que la de los tubos de acero sin costura, con el avance de la tecnología, la calidad de los tubos soldados de acero inoxidable se ha mejorado continuamente y ha reemplazado gradualmente la aplicación de los tubos de acero sin costura en muchos campos.

Dos formas de tubos soldados de acero inoxidable

Según la forma de las costuras de soldadura, los tubos soldados de acero inoxidable se dividen principalmente en dos tipos: tubos soldados con costura recta y tubos soldados en espiral.
El proceso de producción de tubos soldados con costura recta es simple, la eficiencia de producción es alta y el costo es bajo, por lo que se ha desarrollado rápidamente. La costura de soldadura de los tubos soldados con costura recta es paralela a la dirección longitudinal del tubo, lo que es adecuado para la producción de tubos soldados de diámetro pequeño.
Los tubos soldados en espiral suelen ser más resistentes que los tubos soldados con costura recta y las materias primas utilizadas son más utilizadas. Sin embargo, en comparación con los tubos soldados con costura recta de la misma longitud, los tubos soldados en espiral tienen costuras de soldadura más largas y velocidades de producción relativamente más lentas, por lo que se utilizan principalmente para tubos soldados de gran diámetro.

Ejemplos de aplicación

Transporte de fluidos a baja presión
Los tubos de acero inoxidable soldados galvanizados para el transporte de fluidos a baja presión se utilizan principalmente para transportar fluidos a baja presión como agua, gas, aire, vapor de calefacción y agua caliente. Según el espesor de la pared del tubo, los tubos de fluidos a baja presión se pueden dividir en tubos galvanizados ordinarios y tubos galvanizados engrosados. Además, la forma del extremo del tubo también se puede dividir en tubos de acero inoxidable galvanizado roscados y no roscados.

Protección de equipos eléctricos
Las carcasas de alambre de acero al carbono ordinarias se utilizan principalmente en proyectos de instalación eléctrica en edificios industriales y civiles como tuberías para proteger cables. Las tuberías de acero inoxidable soldadas eléctricamente con costura recta se utilizan a menudo en la producción de tuberías de acero soldadas eléctricamente, tuberías de paredes delgadas soldadas eléctricamente y tuberías de aceite de refrigeración de transformadores.

Transporte de fluidos a presión
Las tuberías de acero inoxidable soldadas por arco sumergido con costura en espiral para el transporte de fluidos a presión están formadas por bobinas de tiras de acero inoxidable laminadas en caliente y soldadas mediante soldadura por arco sumergido de doble cara. Este tipo de tubería de acero inoxidable tiene una fuerte capacidad de soporte de presión, un excelente rendimiento de soldadura y es segura y confiable. Su mayor diámetro le otorga una capacidad de transporte eficiente y puede ahorrar muchos costos de tendido de tuberías.

Tubería soldada en espiral para pilotes
La tubería de acero inoxidable soldada en espiral para pilotes se utiliza principalmente en infraestructura como muelles o puentes. Utiliza bobinas de tiras de acero inoxidable laminadas en caliente como piezas en bruto de tubos y, después del conformado en espiral, se procesa y forma utilizando soldadura por arco sumergido de doble cara o tecnología de soldadura de alta frecuencia.

Diferentes formas y ejemplos de aplicación de tubos soldados de acero inoxidable


El tubo soldado de acero inoxidable es un tubo hecho de placa de acero inoxidable o tira de acero después de rizar y soldar. Su proceso de producción es relativamente simple, eficiente, de bajo costo y tiene una variedad de especificaciones. Aunque la resistencia de los tubos soldados es generalmente menor que la de los tubos de acero sin costura, con el avance de la tecnología, la calidad de los tubos soldados de acero inoxidable se ha mejorado continuamente y ha reemplazado gradualmente la aplicación de los tubos de acero sin costura en muchos campos.

Dos formas de tubos soldados de acero inoxidable

Según la forma de las costuras de soldadura, los tubos soldados de acero inoxidable se dividen principalmente en dos tipos: tubos soldados con costura recta y tubos soldados en espiral.
El proceso de producción de tubos soldados con costura recta es simple, la eficiencia de producción es alta y el costo es bajo, por lo que se ha desarrollado rápidamente. La costura de soldadura de los tubos soldados con costura recta es paralela a la dirección longitudinal del tubo, lo que es adecuado para la producción de tubos soldados de diámetro pequeño.
Los tubos soldados en espiral suelen ser más resistentes que los tubos soldados con costura recta y las materias primas utilizadas son más utilizadas. Sin embargo, en comparación con los tubos soldados con costura recta de la misma longitud, los tubos soldados en espiral tienen costuras de soldadura más largas y velocidades de producción relativamente más lentas, por lo que se utilizan principalmente para tubos soldados de gran diámetro.

Ejemplos de aplicación

Transporte de fluidos a baja presión
Los tubos de acero inoxidable soldados galvanizados para el transporte de fluidos a baja presión se utilizan principalmente para transportar fluidos a baja presión como agua, gas, aire, vapor de calefacción y agua caliente. Según el espesor de la pared del tubo, los tubos de fluidos a baja presión se pueden dividir en tubos galvanizados ordinarios y tubos galvanizados engrosados. Además, la forma del extremo del tubo también se puede dividir en tubos de acero inoxidable galvanizado roscados y no roscados.

Protección de equipos eléctricos
Las carcasas de alambre de acero al carbono ordinarias se utilizan principalmente en proyectos de instalación eléctrica en edificios industriales y civiles como tuberías para proteger cables. Las tuberías de acero inoxidable soldadas eléctricamente con costura recta se utilizan a menudo en la producción de tuberías de acero soldadas eléctricamente, tuberías de paredes delgadas soldadas eléctricamente y tuberías de aceite de refrigeración de transformadores.

Transporte de fluidos a presión
Las tuberías de acero inoxidable soldadas por arco sumergido con costura en espiral para el transporte de fluidos a presión están formadas por bobinas de tiras de acero inoxidable laminadas en caliente y soldadas mediante soldadura por arco sumergido de doble cara. Este tipo de tubería de acero inoxidable tiene una fuerte capacidad de soporte de presión, un excelente rendimiento de soldadura y es segura y confiable. Su mayor diámetro le otorga una capacidad de transporte eficiente y puede ahorrar muchos costos de tendido de tuberías.

Tubería soldada en espiral para pilotes
La tubería de acero inoxidable soldada en espiral para pilotes se utiliza principalmente en infraestructura como muelles o puentes. Utiliza bobinas de tiras de acero inoxidable laminadas en caliente como piezas en bruto de tubos y, después del conformado en espiral, se procesa y forma utilizando soldadura por arco sumergido de doble cara o tecnología de soldadura de alta frecuencia.

Proceso de producción y pasos de la tubería de acero inoxidable soldada


Flujo de proceso de la tubería de acero inoxidable soldada

Bobina de acero inoxidable → inspección → desforrado → máquina para fabricar tuberías → conformado automático → soldadura automática → enderezamiento de tuberías de acero → corte automático → eliminación de agujetas → decapado → detección de defectos (rayos X o corrientes parásitas) → presión de agua → tratamiento de la superficie → empaquetado y embalaje → entrega

Debido a la feroz competencia del mercado, las fábricas básicamente han omitido el decapado, la detección de defectos y las pruebas de presión, y algunas fábricas incluso han eliminado la eliminación de rebabas. Por supuesto, estos elementos se pueden agregar si los clientes tienen requisitos especiales, pero el precio es otro asunto. Sin embargo, las tuberías soldadas de acero inoxidable se utilizan básicamente en tuberías de suministro de fluidos a baja presión, por lo que, en circunstancias normales, no se pueden usar normalmente en entornos especiales, lo que elimina preocupaciones innecesarias.

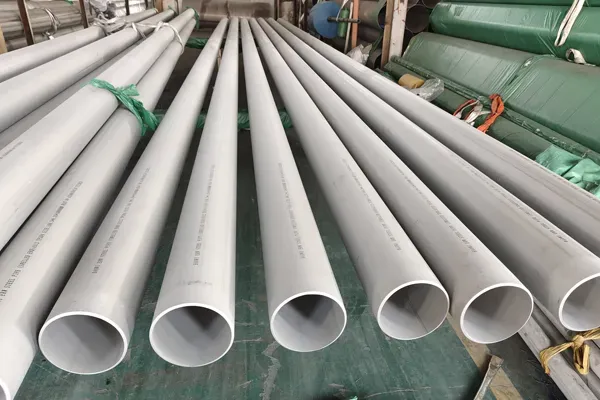

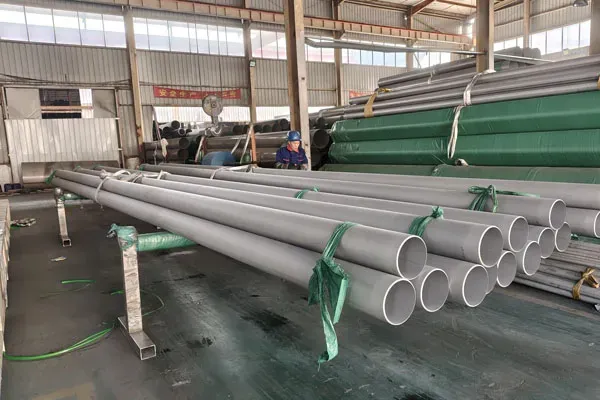

Tubo de acero inoxidable soldadoTubo de acero inoxidable soldado
