الفولاذ المقاوم للصدأ الأنابيب الملحومة

نطاق المقاسات: 2" - 48"

الجداول: 5S، 10S، STD، XH، 40، 80، 100، 120، 160، XXH

Product	Stainless Steel Welded Pipe
Size	Outside Diameter:  2" - 48"
	Wall Thickness: 5S, 10S, STD, XH, 40, 80, 100, 120, 160, XXH
Standard	ASTMA312/A1016/A269/A268/A789/A632/A250/A270/A358/A688/A814/A409
	EN10216/EN10297/JIS G3448/G3459/G3463
Grades	200 series:201,202.204Cu.
	300series:301,302,304,304Cu,303,303Se,304L,305,307,308,308L,309,309S,310,310S,316,316L,321.
	400 series:410,420,430,420J2,439,409,430S,444,431,441,446,440A,440B,440C.
	Duplex and Others:2205,904L,S31803,330,660,630,17-4PH,631,17-7PH,2507,F51,S31254 etc.
Application	In Chemical Industry, Coal, Oil Field Open Machine, Building Materials Heat-resistant Parts

الأستينيتي: 201، 304/304L، 316/316L، 317/317L، 347/347H، 321/321H، 904L
الفريتي: 409، 430، 439، 441، 434، 436، 444، 446
المارتنسيتي: 403، 410، 410S، 414/L، 441، 418، 420، 440، 416
الدوبلكس: 2205/S31803، S32750، S32760

Outside Diameter NPS	Outside Diameter (mm)	Nominal Wall Thickness (mm)
		ASME B36.19M				ASME B36.10M
		SCH 5S	SCH 10S	SCH 40S	SCH 80S	SCH 5	SCH 10	SCH 20	STD	XS
1/4	13.72	—	1.65	2.24	3.02		1.65	—	2.24	3.02
3/8	17.15	—	1.65	2.31	3.2		1.65	—	2.31	3.2
1/2	21.34	1.65	2.11	2.77	3.73	1.65	2.11	—	2.77	3.73
3/4	26.67	1.65	2.11	2.87	3.91	1.65	2.11	—	2.87	3.91
1	33.4	1.65	2.77	3.38	4.55	1.65	2.77	—	3.38	4.55
1 1/4	42.16	1.65	2.77	3.56	4.85	1.65	2.77	—	3.56	4.85
1 1/2	48.26	1.65	2.77	3.68	5.08	1.65	2.77	—	3.68	5.08
2	60.33	1.65	2.77	3.91	5.54	1.65	2.77	—	3.91	5.54
2 1/2	73.03	2.11	3.05	5.16	7.01	2.11	3.05	—	5.16	7.01
3	88.9	2.11	3.05	5.49	7.62	2.11	3.05	—	5.49	7.62
3 1/2	101.6	2.11	3.05	5.74	8.08	2.11	3.05	—	5.74	8.08
4	114.3	2.11	3.05	6.02	8.56	2.11	3.05	—	6.02	8.56
5	141.3	2.77	3.4	6.55	9.53	2.77	3.4	—	6.55	9.53
6	168.28	2.77	3.4	7.11	10.97	2.77	3.4	—	7.11	10.97
8	219.08	2.77	3.76	8.18	12.7	2.77	3.76	6.35	8.18	12.7
10	273.05	3.4	4.19	9.27	12.7	3.4	4.19	6.35	9.27	12.7
12	323.85	3.96	4.57	9.53	12.7	3.96	4.57	6.35	9.53	12.7
14	355.6	3.96	4.78	9.53	12.7	3.96	6.35	7.92	9.53	12.7
16	406.4	4.19	4.78	9.53	12.7	4.19	6.35	7.92	9.53	12.7
18	457.2	4.19	4.78	9.53	12.7	4.19	6.35	7.92	9.53	12.7
20	508	4.78	5.54	9.53	12.7	4.78	6.35	9.53	9.53	12.7
22	558.8	4.78	5.54			4.78	6.35	9.53	9.53	12.7
24	609.6	5.54	6.35	9.53	12.7	5.54	6.35	9.53	9.53	12.7
26	660.4	—	—	—	—	—	7.92	12.7	9.53	12.7
28	711.2	—	—	—	—	—	7.92	12.7	9.53	12.7
30	762	6.35	7.92	—	6.35	—	7.92	12.7	9.53	12.7
32	812.8	Thinkness: 8.63-30mm

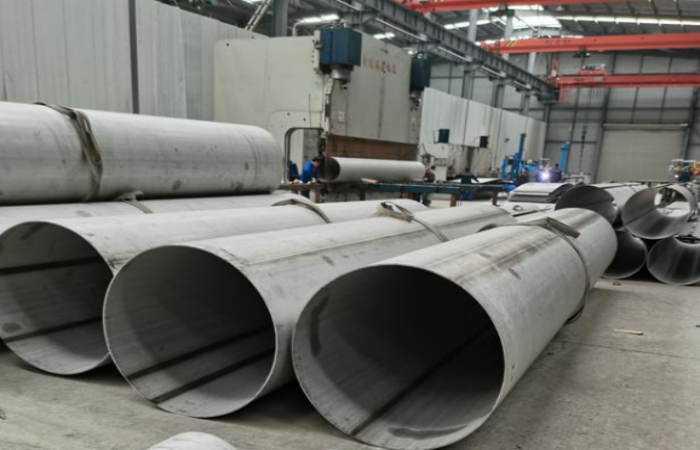

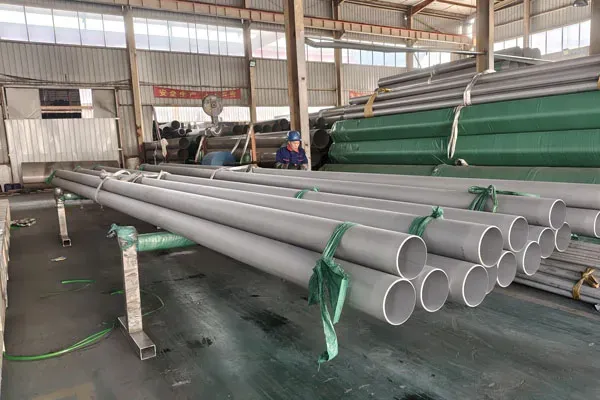

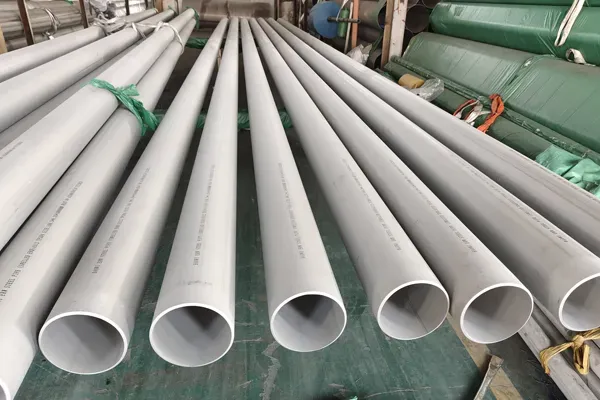

أنابيب الفولاذ المقاوم للصدأ الملحومة هي أنابيب مصنوعة من صفائح الفولاذ المقاوم للصدأ أو شرائح الفولاذ بعد التجعيد واللحام. عملية إنتاجها بسيطة نسبيًا وفعالة ومنخفضة التكلفة ولديها مجموعة متنوعة من المواصفات. على الرغم من أن قوة الأنابيب الملحومة أقل عمومًا من قوة أنابيب الفولاذ غير الملحومة، إلا أنه مع تقدم التكنولوجيا، تم تحسين جودة أنابيب الفولاذ المقاوم للصدأ الملحومة باستمرار، وقد حلت تدريجيًا محل تطبيق أنابيب الفولاذ غير الملحومة في العديد من المجالات.

شكلان لأنابيب الفولاذ المقاوم للصدأ الملحومة

وفقًا لشكل اللحامات، تنقسم أنابيب الفولاذ المقاوم للصدأ الملحومة بشكل أساسي إلى نوعين: أنابيب اللحام المستقيمة وأنابيب اللحام الحلزونية.
عملية إنتاج أنابيب اللحام المستقيمة بسيطة، وكفاءة الإنتاج عالية، والتكلفة منخفضة، لذلك تطورت بسرعة. تكون طبقات اللحام لأنابيب اللحام المستقيمة موازية للاتجاه الطولي للأنبوب، وهو مناسب لإنتاج أنابيب ملحومة ذات قطر صغير.
عادةً ما تكون الأنابيب الملحومة الحلزونية أقوى من الأنابيب الملحومة المستقيمة، كما أن المواد الخام المستخدمة أكثر استخدامًا. ومع ذلك، بالمقارنة مع الأنابيب الملحومة المستقيمة بنفس الطول، فإن الأنابيب الملحومة الحلزونية لها طبقات لحام أطول وسرعات إنتاج أبطأ نسبيًا، لذلك تُستخدم في الغالب للأنابيب الملحومة ذات القطر الكبير.

أمثلة التطبيق

نقل السوائل منخفضة الضغط
تُستخدم أنابيب الفولاذ المقاوم للصدأ الملحومة المجلفنة لنقل السوائل منخفضة الضغط بشكل أساسي لنقل السوائل منخفضة الضغط مثل الماء والغاز والهواء وبخار التدفئة والماء الساخن. وفقًا لسمك جدار الأنبوب، يمكن تقسيم أنابيب السوائل منخفضة الضغط إلى أنابيب مجلفنة عادية وأنابيب مجلفنة سميكة. بالإضافة إلى ذلك، يمكن تقسيم شكل نهاية الأنبوب أيضًا إلى أنابيب فولاذية مقاومة للصدأ ملولبة وغير ملولبة.

حماية المعدات الكهربائية
تُستخدم أغلفة أسلاك الفولاذ الكربوني العادية في الغالب في مشاريع التركيبات الكهربائية في المباني الصناعية والمدنية كأنابيب لحماية الأسلاك. غالبًا ما تُستخدم أنابيب الفولاذ المقاوم للصدأ الملحومة كهربائيًا ذات اللحام المستقيم في إنتاج أنابيب الفولاذ الملحومة كهربائيًا وأنابيب رقيقة الجدران ملحومة كهربائيًا وأنابيب زيت تبريد المحولات.

نقل السوائل تحت الضغط
تُشكل أنابيب الفولاذ المقاوم للصدأ الملحومة بالقوس المغمور ذات اللحام الحلزوني لنقل السوائل تحت الضغط من ملفات شرائط الفولاذ المقاوم للصدأ المدرفلة على الساخن ويتم لحامها بواسطة لحام قوس مغمور مزدوج الجوانب. يتمتع هذا النوع من أنابيب الفولاذ المقاوم للصدأ بسعة تحمل ضغط قوية وأداء لحام ممتاز وهو آمن وموثوق به. يمنحه قطره الأكبر سعة نقل فعالة ويمكنه توفير الكثير من تكاليف وضع خطوط الأنابيب.

أنابيب ملحومة حلزونية للأكوام
تُستخدم أنابيب الفولاذ المقاوم للصدأ الملحومة بالقوس المغمور ذات اللحام الحلزوني للأكوام بشكل أساسي في البنية التحتية مثل الأرصفة أو الجسور. يتم استخدام لفائف شرائط الفولاذ المقاوم للصدأ المدرفلة على الساخن كقطع أنابيب، وبعد التشكيل الحلزوني، تتم معالجتها وتشكيلها باستخدام اللحام القوسي المغمور على الوجهين أو تقنية اللحام عالي التردد.

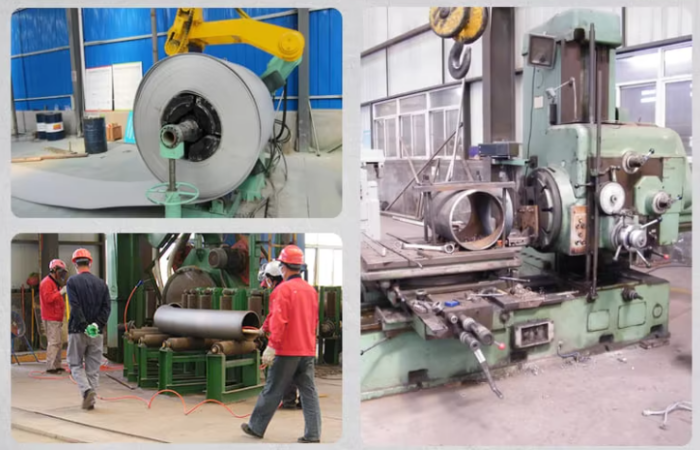

تدفق عملية أنابيب الفولاذ المقاوم للصدأ الملحومة

لفائف الفولاذ المقاوم للصدأ → التفتيش → التجريد → آلة تصنيع الأنابيب → التشكيل التلقائي → اللحام التلقائي → تقويم أنابيب الفولاذ → القطع التلقائي → إزالة الطعنات → التخليل → الكشف عن العيوب (الأشعة السينية أو التيار الدوامي) → ضغط الماء → معالجة السطح → التجميع والتعبئة → التسليم

نظرًا للمنافسة الشرسة في السوق، أغفلت المصانع التخليل والكشف عن العيوب واختبار الضغط، حتى أن بعض المصانع أزالت إزالة النتوءات. بالطبع، يمكن إضافة هذه العناصر إذا كان لدى العملاء متطلبات خاصة، لكن السعر مسألة أخرى. ومع ذلك، تُستخدم أنابيب الفولاذ المقاوم للصدأ الملحومة بشكل أساسي في خطوط أنابيب توصيل السوائل منخفضة الضغط، لذلك في الظروف العادية، لا يمكن استخدامها بشكل طبيعي في بيئات خاصة، مما يزيل المخاوف غير الضرورية.
