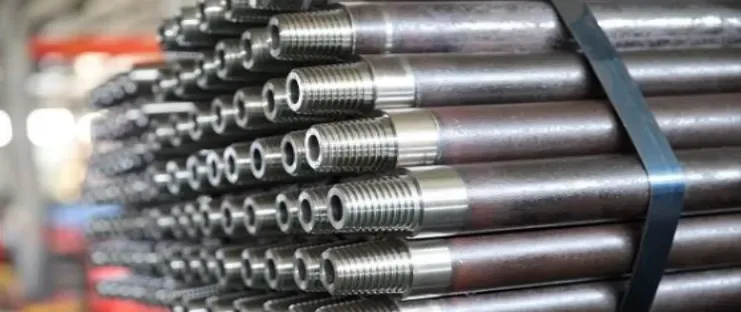

أنبوب الحفر

أنبوب الحفر

أنبوب الحفر هو أجوف رقيقة الجدار الصلب أو سبائك الألومنيوم الأنابيب المستخدمة في الحفر . انها جوفاء ، مما يسمح سائل الحفر يتم ضخها في الحفرة من خلال بت والعودة إلى الحلبة . انها تأتي في مجموعة متنوعة من الأحجام ، والقوة ، وسمك الجدار ، ولكن عادة ما تكون من 27 إلى 32 أقدام في الطول .

أحجام أنابيب الحفر


أنابيب الحفر
2-3/8" إلى 7-5/8" قطر خارجي، النطاق 2 و3

أوزان ثقيلة
2-3/8" إلى 6-5/8" قطر خارجي، النطاق 2 و3

أطواق الحفر
2-7/8" إلى 14"



أنواع أنابيب الحفر


أنابيب الحفر
أنابيب الحفر الثقيلة
وصلات الأدوات
وصلات Pup

اضطراب في أنبوب الحفر


اضطراب داخلي IU
اضطراب خارجي EU
اضطراب داخلي-خارجي IEU

معيار أنبوب الحفر


المعيار: أنبوب الحفر API 5D
الدرجة: E-75، X-95، G-105، S-135، R780، CR40

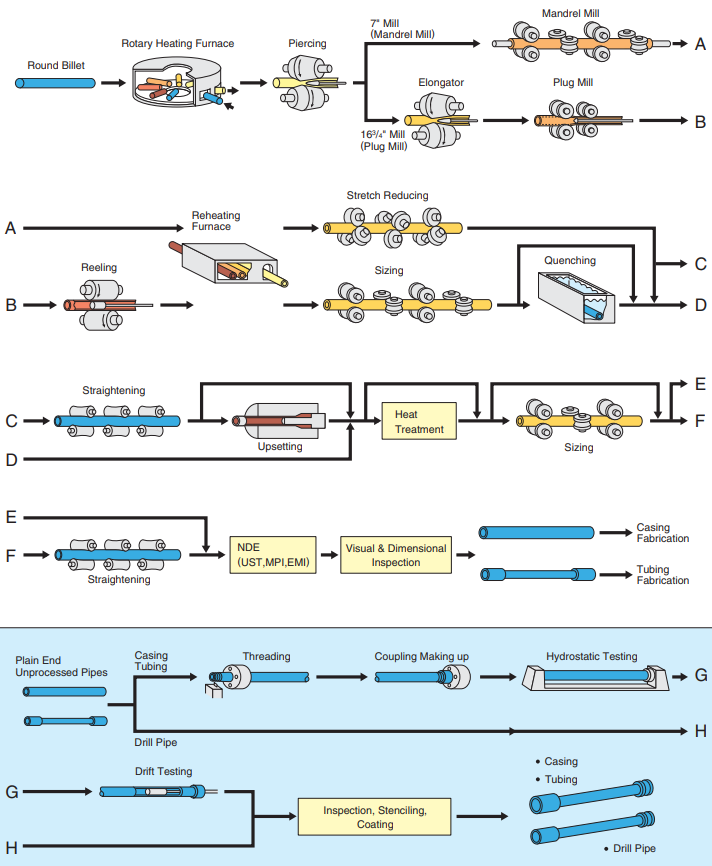

عملية تصنيع أنابيب الحفر

ما هي الأنواع المحددة لأنابيب الحفر؟

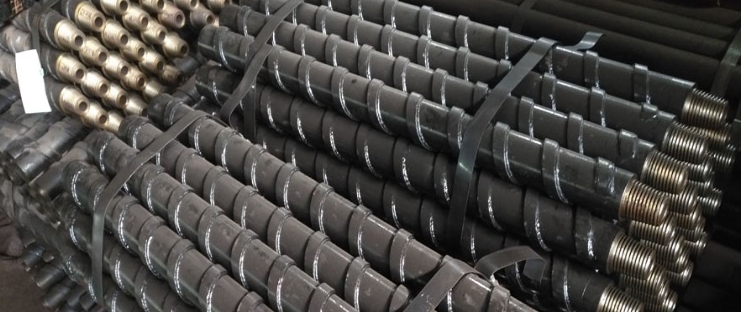

يمكن تخصيص أنابيب الحفر وفقًا لمتطلبات الحفر المختلفة. تنقسم أنابيب الحفر بشكل أساسي إلى ثلاث فئات: أنابيب الحفر الكيلية والقياسية والموزونة. عادةً، يكون تسلسل التوصيل عبارة عن أنبوب واحد بالإضافة إلى العديد من أنابيب الحفر القياسية والموزونة، ويعتمد عددها على عمق البئر وتصميم مجموعة سلسلة الحفر. تشمل أنواع أنابيب الحفر الشائعة أنابيب الحفر التقليدية وأنبوب الحفر الثقيل، ويمكن للأنابيب الحلزونية تعزيز نقل عزم الدوران، ويتم استخدام أنابيب خاصة للحفر الاتجاهي والأفقي.

أنابيب الحفر التقليدية
تأتي أنابيب الحفر التقليدية أو القياسية بأحجام وأقطار خارجية متنوعة، حيث يتراوح نطاق القطر الخارجي الأكثر شيوعًا بين 2 3/8 بوصة إلى 6 5/8 بوصة تقريبًا. عادةً ما يكون لأنابيب الحفر القياسية أطوال ثابتة، حيث يكون 30 قدمًا (حوالي 9 أمتار) و45 قدمًا (حوالي 14 مترًا) الأكثر شيوعًا. بالنسبة لمشاريع الحفر الأعمق، يمكن استخدام أنابيب حفر أطول.

أنبوب الحفر الثقيل
يتميز أنبوب الحفر الثقيل بجدران أكثر سمكًا ووزن أعلى بكثير لكل قدم من أنبوب الحفر القياسي. تجعل هذه الخصائص أنبوب الحفر الثقيل مناسبًا بشكل خاص لبيئات الحفر القاسية. تم تصميم أنبوب الحفر الثقيل لمعالجة التحديات مثل التحكم في البئر واستقرار البئر والبيئات ذات الضغط العالي في حفر الآبار العميقة. يساعد الوزن الإضافي في الحفاظ على دقة الحفر.

أنبوب كيلي
يقع أنبوب كيلي في الجزء العلوي من سلسلة الحفر ويتوفر بأشكال مربعة وسداسية. في عمليات الحفر الدوراني، يعمل أنبوب كيلي مع الجلبة المربعة والجلبة الدوارة لنقل عزم الدوران لطاولة الدوران الأرضية إلى قضيب الحفر، وبالتالي دفع لقمة الحفر للدوران وتحمل الوزن المعلق لسلسلة الحفر. تتمثل الوظيفة الرئيسية لأنبوب كيلي في تحويل دوران الطاولة الدوارة إلى دوران سلسلة الحفر بالكامل ولقمة الحفر لكسر التكوين، أي نقل عزم الدوران وتحمل الوزن الكامل لسلسلة الحفر.

ما هي استخدامات ووظائف أنبوب الحفر؟


إن الاستخدامات الرئيسية لأنبوب الحفر هي كما يلي:

إسقاط مثقب الحفر: إرسال مثقب الحفر من رأس البئر إلى قاع البئر أو رفعه من قاع البئر.

تطبيق ضغط الحفر: تطبيق الضغط اللازم على مثقب الحفر من خلال أنبوب الحفر لتحقيق الحفر.

نقل الطاقة: نقل الطاقة الدورانية التي تولدها منصة الحفر الأرضية إلى مثقب الحفر في البئر.

نقل سائل الحفر: نقل سائل الحفر إلى قاع البئر من خلال أنبوب الحفر لتبريد مثقب الحفر وحمل القطع إلى الأرض.

عمليات خاصة: مثل ضغط الأسمنت والتعامل مع حوادث البئر.

أنابيب الحفر القياسية API 5CT من E75 إلى S135، وسلسلة من أنابيب الحفر النفطية بأقطار خارجية تتراوح من 2 3/8″ إلى 6 5/8″، بالإضافة إلى أنابيب الحفر ذات المفصل الكتفي المزدوج ذات مقاومة الالتواء العالية وأنابيب الحفر BNK C95S بدرجات فولاذية خاصة لآبار النفط المحتوية على الكبريت، مناسبة بشكل أساسي لبناء الآبار العميقة والآبار الأفقية وآبار الإزاحة الكبيرة في عملية استكشاف وتطوير النفط والغاز.

أنبوب الحفر هو أنبوب فولاذي بخيوط في الذيل، يستخدم لتوصيل المعدات السطحية لمنصة الحفر ومعدات الحفر والطحن أو جهاز الحفرة السفلية في قاع بئر الحفر. يستخدم أنبوب الحفر للأغراض التالية:
نقل طين الحفر: يحمل طين الحفر إلى لقمة الحفر ويرفع أو يخفض أو يدير جهاز الحفرة السفلية مع لقمة الحفر.

يتحمل الضغط والقوة: يجب أن يكون قادرًا على تحمل الضغط الداخلي والخارجي الهائل والالتواء والانحناء والاهتزاز.
يمكن استخدام أنبوب الحفر عدة مرات أثناء استخراج وتكرير النفط والغاز. يؤدي أنبوب الحفر وظيفتين رئيسيتين:

نقل عزم الدوران: تم تصميمه لنقل عزم الحفر من سطح منصة الحفر إلى لقمة الحفر لمسافات طويلة، غالبًا عبر أميال.

دوران السوائل: يعمل كقناة لسائل الحفر (المعروف أيضًا باسم "طين الحفر") للتدفق من السطح والعودة إلى البئر. يعد سائل الحفر ضروريًا لتبريد لقمة الحفر ونقل القصاصات إلى السطح والحفاظ على الضغط في البئر.

نظرًا لأن عمليات الحفر يمكن أن تصل إلى أعماق تقرب من 15000 قدم، فيجب توصيل أقسام مختلفة من أنبوب الحفر. تتضمن عملية التوصيل هذه عادةً لحام وصلات أنبوب الحفر الملولبة (بما في ذلك وصلات أنبوب الحفر الأنثوية والذكرية) معًا لتشكيل طول مستمر من أنبوب الحفر.

أنبوب الحفر، أنبوب الحفر ذو الوزن الثقيل

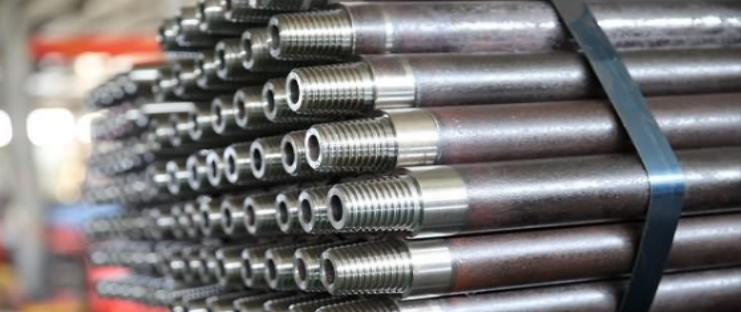

Drill Pipe

Drill Pipe

ما هي المواد الشائعة لأنابيب الحفر؟



عادةً ما تكون أنابيب الحفر مصنوعة من الفولاذ منخفض السبائك عالي القوة (HSLA)، والذي يمكنه تحمل الظروف القاسية مثل الإجهاد العالي والتآكل والتآكل أثناء الحفر. في بعض الأحيان، يتم أيضًا اختيار الألومنيوم خفيف الوزن، خاصةً عندما يكون الوزن عاملاً رئيسيًا، مثل الحفر عن بعد أو عندما يكون وزن المعدات محدودًا. بالإضافة إلى ذلك، قد يتم طلاء أنبوب الحفر بالنيكل أو طلاءات أخرى مضادة للتآكل لتوفير حماية إضافية من التآكل.

أفضل اختيار لمادة أنابيب الحفر هو أنبوب فولاذي بدون درزات، وهو مناسب لصناعة النفط وأنابيب الحفر الجيولوجية الخاصة.

أنبوب الحفر له متطلبات عملية عالية. يجب أن يتم تحريك نهاية الأنبوب الفولاذي هيدروليكيًا عن طريق التسخين بتردد متوسط لزيادة سمك جدار نهاية الأنبوب، ثم يتم تثبيته ومعالجته بشكل صحيح. يتم توصيل أنبوب الحفر الجيولوجي بالخيوط، بينما يتم لحام أنبوب الحفر النفطي بالاحتكاك.

تتضمن مكونات سلسلة الحفر رؤوس الحفر، وأطواق الحفر، وأنابيب الحفر، والمثبتات، والمفاصل الخاصة وأنابيب الحفر المربعة. الدرجات الفولاذية القياسية المستخدمة بشكل شائع هي E75 إلى S135، بأقطار خارجية تتراوح من 2-3/8" إلى 6-5/8". بالإضافة إلى ذلك، هناك أنابيب حفر ذات مفصل كتف مزدوج مع مقاومة عالية للالتواء وأنابيب حفر من الفولاذ من الدرجة BNKC95S خاصة لآبار النفط المحتوية على الكبريت، وهي مناسبة لبناء الآبار العميقة والآبار الأفقية والآبار ذات الإزاحة الكبيرة.

يمكن تقسيم أنابيب الحفر ومفاصل الأدوات من Baowi Steel إلى ثلاث فئات: أنابيب الحفر من الدرجة الفولاذية القياسية API 5D، بما في ذلك وصلات الأدوات القياسية E وX وG وS وAPI Spec 7؛ أنابيب الحفر المقاومة للكبريت المناسبة للبيئات الحامضة، بما في ذلك أنابيب الحفر ومفاصل الأدوات BGD95U وBGD95MS وBGD95SS وBGD105MS وBGD105SS من نفس السلسلة؛ أنابيب الحفر BGD150 عالية القوة ومفاصل الأدوات BGD150. تلبي أنابيب الحفر التي ننتجها معايير API الدولية. مادة أنابيب الحفر الملولبة هي 35CrMo وخضعت للمعالجة الحرارية عالية الجودة ومعالجة النترتة لضمان صلابة وعمر خدمة أنبوب الحفر. تم تكثيف كل أنبوب حفر، ويمكن أن يصل أقصى سمك للركن الداخلي والخارجي إلى 24 مم، مما يزيد من مساحة اللحام بالاحتكاك ويضمن استقرار المفصل الملحوم. اخترنا baowi-steel، وسنقدم لك أفضل خدمة.
