أنبوب مستطيل

أنواع الأنابيب المستطيلة

أنابيب مربعة من الفولاذ المقاوم للصدأ
أنابيب مربعة مجلفنة
أنابيب مستطيلة
أنابيب مستطيلة،
مقطع مجوف مستطيل (RHS)،
أنابيب مستطيلة من الفولاذ الكربوني،
أنابيب فولاذية هيكلية مستطيلة
أنابيب مستطيلة من الفولاذ المقاوم للصدأ

معيار الأنبوب المستطيل

EN 10210:S235JRH,S355J2H,S355NH,S355J0H
EN 10219:S235JRH,S355J2H,S355NH,S355J0H
ASTM A500:Gr.A,Gr.B,Gr.C
ASTM A312 TP304,304L,316,316L

التطبيقات

مشاريع الهندسة المعمارية والبنية التحتية
التطبيقات الصناعية مثل أنظمة النقل وإطارات الآلات
تطبيقات السيارات مثل الهياكل وإطارات الهيكل
تصنيع وتصميم الأثاث

عملية تصنيع الأنابيب المستطيلة

الأنابيب المستطيلة: الأنابيب المستطيلة عبارة عن أنابيب فولاذية رقيقة الجدران خفيفة الوزن ذات مقطع عرضي مستطيل مجوف، أي أنابيب فولاذية ذات أطوال جانبية غير متساوية. هيكلها بسيط ومستقر، وقدرتها على التحمل عالية. عادة ما يتم التعبير عن مواصفات الأنابيب المربعة بطول الجانب وسمك الجدار. الأنابيب المستطيلة

تنقسم إلى أنواع ملحومة وغير ملحومة. تصنع الأنابيب المستطيلة غير الملحومة عن طريق ثقب وبثق الأنابيب المستديرة غير الملحومة. تصنع الأنابيب المستطيلة الملحومة عن طريق لف الفولاذ الشريطي من خلال معالجة العملية. بشكل عام، يتم تفريغ الفولاذ الشريطي وتسطيحه وتجعيده ولحامه في أنبوب دائري، ثم يتم لف الأنبوب الدائري في أنبوب مستطيل، ثم قطعه بالطول المطلوب.

يصنع الأنبوب الفولاذي المستطيل من الأنابيب غير الملحومة كمادة أساسية، من خلال السحب المزدوج أو السحب البارد، والمعروف أيضًا باسم الدائري إلى المربع. التدفق الرئيسي لمعالجة الأنابيب الفولاذية المستطيلة هو: الفولاذ المستدير → أنبوب فارغ → التفتيش → التسخين → التثقيب → التحديد → الدرفلة الساخنة → الرأس المسطح → التفتيش → التخليل → التلدين الكروي → السحب البارد → التشكيل → الطرف المسطح → التفتيش.

أحجام ومواصفات الأنابيب المستطيلة

SIZE mm	WEIGHT kg/m	EST. LBS. PER FT.	SIZE mm	WEIGHT kg/m
SIZE mm	WEIGHT kg/m	EST. LBS. PER FT.	SIZE mm	WEIGHT kg/m	EST. LBS. PER FT.
40 x 20 x 1.60	1.380	0.93	150 x 100 x 6.30	22.400	15.08
40 x 20 x 2.60	2.100	1.41	150 x 100 x 8.00	27.700	18.64
50 x 30 x 1.60	1.880	1.27	150 x 100 x 10.00	35.714	24.04
50 x 30 x 2.60	2.920	1.97	160 x 80 x 3.20	11.500	7.74
50 x 30 x 2.90	3.320	2.23	160 x 80 x 4.00	14.300	9.62
50 x 30 x 3.20	3.490	2.35	160 x 80 x 5.00	17.400	11.71
50 x 30 x 4.00	4.410	2.97	160 x 80 x 6.30	21.400	14.40
60 x 40 x 2.60	3.730	2.51	160 x 80 x 8.00	26.400	17.77
60 x 40 x 2.90	4.230	2.85	160 x 80 x 10.00	32.545	21.87
60 x 40 x 3.20	4.500	3.03	160 x 90 x 4.50	16.600	11.17
60 x 40 x 4.00	5.670	3.82	160 x 90 x 5.60	20.400	13.73
70 x 40 x 2.90	4.690	3.16	160 x 90 x 7.10	25.300	17.03
70 x 40 x 4.00	6.300	4.24	160 x 90 x 8.80	30.500	20.53
80 x 40 x 2.60	4.550	3.06	160 x 90 x 10.00	34.100	22.95
80 x 40 x 2.90	5.140	3.46	180 x 100 x 4.00	16.800	11.31
80 x 40 x 3.20	5.500	3.70	180 x 100 x 5.00	20.500	13.80
80 x 40 x 4.00	6.930	4.66	180 x 100 x 5.60	23.000	15.48
80 x 40 x 5.00	8.470	5.70	180 x 100 x 6.30	25.400	17.09
80 x 40 x 6.30	10.400	7.00	180 x 100 x 7.10	28.600	19.25
90 x 50 x 2.60	5.370	3.61	180 x 100 x 8.80	34.700	23.35
90 x 50 x 3.20	6.640	4.47	180 x 100 x 10.00	38.800	26.11
90 x 50 x 4.00	8.180	5.51	180 x 100 x 12.50	46.900	31.56
90 x 50 x 5.00	10.000	6.73	200 x 100 x 4.00	18.000	12.11
90 x 50 x 6.30	12.300	8.28	200 x 100 x 5.00	22.100	14.20
90 x 50 x 7.10	13.700	9.22	200 x 100 x 6.30	27.400	18.44
100 x 50 x 3.60	7.980	5.37	200 x 100 x 8.00	34.000	22.88
100 x 50 x 4.50	9.830	6.62	200 x 100 x 10.00	40.600	27.32
100 x 50 x 5.60	12.000	8.08	200 x 120 x 4.00	19.300	12.99
100 x 50 x 7.10	14.800	9.96	200 x 120 x 5.00	23.700	15.95
100 x 50 x 8.00	16.400	11.04	200 x 120 x 6.30	29.600	19.92
100 x 60 x 3.20	7.510	5.05	200 x 120 x 8.00	36.500	24.56
100 x 60 x 3.60	8.550	5.75	200 x 120 x 8.80	36.900	24.83
100 x 60 x 4.50	10.500	7.07	200 x 120 x 10.00	45.100	31.62
100 x 60 x 5.60	12.900	8.68	200 x 120 x 12.50	54.700	38.87
100 x 60 x 6.30	13.500	9.09	200 x 120 x 14.20	60.900	43.64
100 x 60 x 7.10	15.900	10.70	220 x 80 x 6.00	26.816	18.02
100 x 60 x 8.80	19.200	12.92	220 x 120 x 6.30	31.600	21.27
100 x 80 x 6.3	16.370	11.02	220 x 120 x 8.00	39.400	26.52
110 x 60 x 3.60	9.050	6.09	220 x 120 x 10.00	46.200	31.09
110 x 60 x 4.50	11.100	7.47	220 x 120 x 12.50	58.700	39.51
110 x 60 x 5.60	13.600	9.15	220 x 120 x 14.20	65.400	44.01
110 x 60 x 7.10	16.800	11.31	250 x 150 x 5.00	29.900	20.12
110 x 60 x 8.80	20.100	13.53	250 x 150 x 6.30	37.300	25.10
110 x 70 x 3.20	8.510	5.73	250 x 150 x 8.00	46.500	31.29
110 x 70 x 4.00	10.800	7.27	250 x 150 x 10.00	56.300	37.89
110 x 70 x 5.00	12.700	8.55	250 x 150 x 12.50	68.300	45.97
110 x 70 x 6.30	15.500	10.43	260 x 140 x 6.30	37.500	25.23
120 x 60 x 3.20	8.510	5.73	260 x 140 x 8.00	46.900	31.56
120 x 60 x 4.00	10.600	7.13	260 x 140 x 10.00	57.600	38.76
120 x 60 x 5.00	13.000	8.75	260 x 140 x 12.50	70.400	47.38
120 x 60 x 6.30	16.100	10.84	260 x 140 x 14.20	78.800	53.03
120 x 60 x 7.10	17.900	12.05	260 x 180 x 6.30	41.500	27.93
120 x 60 x 8.80	21.500	14.47	260 x 180 x 8.00	52.000	35.00
120 x 80 x 3.20	12.100	8.14	260 x 180 x 10.00	63.900	43.00
120 x 80 x 6.30	17.500	11.78	260 x 180 x 12.50	78.300	52.70
140 x 70 x 4.00	12.500	8.41	260 x 180 x 14.20	87.700	59.02
140 x 70 x 5.00	15.400	10.36	300 x 100 x 5.00	30.268	20.34
140 x 70 x 6.30	19.000	12.79	300 x 100 x 8.00	47.679	32.04
140 x 70 x 7.10	21.200	14.27	300 x 100 x 10.00	58.979	39.63
140 x 70 x 8.80	25.600	17.23	300 x 200 x 5.00	37.800	25.44
140 x 80 x 3.20	10.500	7.07	300 x 200 x 6.30	47.100	31.70
140 x 80 x 4.00	13.100	8.82	300 x 200 x 8.00	59.100	39.77
140 x 80 x 5.00	16.200	10.90	300 x 200 x 10.00	72.000	48.46
140 x 80 x 6.30	20.000	13.46	300 x 200 x 12.00	88.000	59.22
140 x 80 x 8.00	24.800	16.69
140 x 80 x 10.00	30.200	20.32
150 x 100 x 3.20	12.000	8.08
150 x 100 x 4.00	14.900	10.03

ميزات ومزايا الأنابيب المستطيلة

تتجلى خصائص ومزايا الأنابيب المستطيلة بشكل رئيسي في الجوانب التالية: أولاً، يمنحها شكل مقطعها العرضي قوةً وثباتًا عاليين، مما يجعلها قادرة على تحمل ضغط وشد أكبر. ثانياً، تتميز الأنابيب المستطيلة بصلابة جيدة، مما يسمح لها بالتكيف مع مختلف القيود والمتطلبات المكانية. بالإضافة إلى ذلك، فإن عملية تصنيعها بسيطة نسبيًا وكفاءة الإنتاج عالية، وبالتالي فإن تكلفة التصنيع منخفضة نسبيًا. وأخيرًا، تتمتع الأنابيب المستطيلة بمقاومة جيدة للتآكل والصدأ، وغيرها من الخصائص، مما يتيح لها العمل بكفاءة واستقرار لفترة طويلة في بيئات مختلفة.

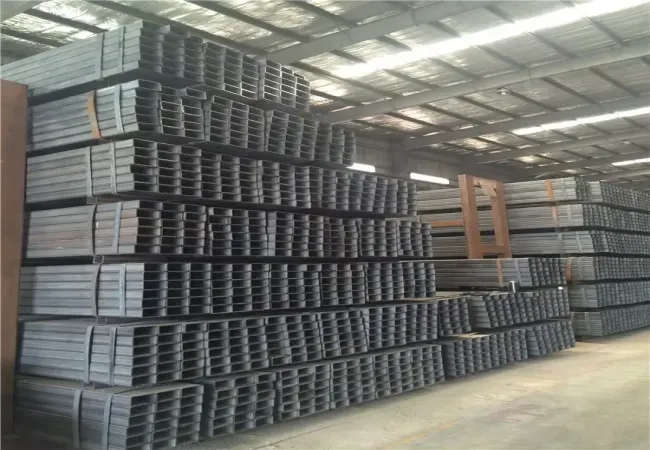

أنابيب مستطيلة
