وصلات اللحام الفرعية (Weldolets)

وصلة ويلدوليت هي وصلة فرعية مُشكّلة ومُدعّمة بشكل متكامل، تُستخدم لربط أنبوب فرعي بأنبوب رئيسي (مجمع). تُركّب عادةً فوق فتحة في الأنبوب الرئيسي وتُثبّت باللحام. يتميز طرف الفرع في وصلة ويلدوليت بوصلة لحام طرفي، بينما يوفر هيكلها المُشكّل كوحدة واحدة الدعم الهيكلي اللازم لمنطقة فتحة الفرع. تُستخدم وصلات ويلدوليت على نطاق واسع في أنظمة الأنابيب الخاصة بالنفط والغاز الطبيعي والتكرير والبتروكيماويات وتوليد الطاقة والعمليات الصناعية؛ وهي مناسبة بشكل خاص لتطبيقات أنابيب الضغط التي تتطلب وصلات فرعية ملحومة موثوقة. تُصنّع هذه المنتجات عمومًا وفقًا لمعايير مثل MSS SP-97، مع اختيار المواصفات بناءً على قطر الأنبوب وسُمك جداره ومادته ومتطلبات المشروع.

مواصفات ومعايير منتج "Weldolet"

نطاق الحجم: 1/8 بوصة – 24 بوصة / DN6 – DN600
نطاق حجم أنبوب الفرع (NPS): ½ بوصة – 24 بوصة
نطاق حجم الأنبوب الرئيسي (NPS): 2 بوصة – 48 بوصة
تصنيف الضغط: STD, XS, SCH 160
المعيار: MSS SP-97

الفئة (Class): STD, XS, XXS, S160, 5S, 10S

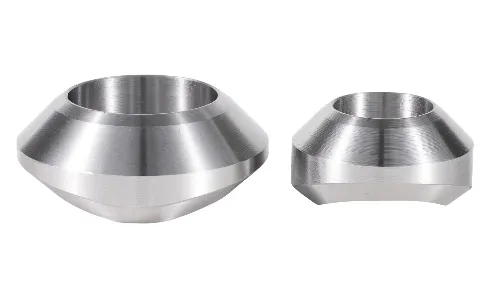

تُعد وصلة "Weldolet" قطعة تركيب متفرعة ومصنعة بطريقة الطرق (forged)، وتُستخدم لإنشاء وصلة فرعية معززة على الأنبوب الرئيسي.
على عكس وصلة "Tee" التقليدية، يتم تركيب "Weldolet" فوق فتحة مُعدة في الأنبوب الرئيسي؛ حيث يوفر جسمها المصنوع بالطرق تعزيزاً حول منطقة اتصال الفرع.
يتميز مخرج الفرع بطرف مُعد للحام التناكبي (butt-weld)؛ إذ تتم محاذاة أنبوب الفرع مع المخرج ولحامه حول هذا الطرف المُجهز.
يوفر هذا التصميم وصلة فرعية مدمجة الحجم ويقلل من الحاجة إلى تصنيع وصلات فرعية مخصصة.
المكونات الرئيسية هي:
الأنبوب الرئيسي (Run pipe): الأنبوب الذي ينقل مائع التشغيل.
مخرج الفرع (Branch outlet): الأنبوب ذو القطر الأصغر المتصل بالأنبوب الرئيسي.
التعزيز المصنوع بالطرق (Forged reinforcement): الجسم المتكامل الموجود حول فتحة الفرع.
طرف اللحام التناكبي (Butt-weld end): المخرج المُجهز للاتصال بأنبوب الفرع.
يغطي معيار MSS SP-97 وصلات التفريع المصنوعة بالطرق والمزودة بتعزيز متكامل، بما في ذلك الأنواع ذات المخارج المخصصة للحام التناكبي، أو اللحام بالمقبس (socket-weld)، أو التوصيل الملولب (threaded).

نوع ومواصفات وصلات اللحام الفرعية (Weldolet)

No.	Type	Code	Description	Branch Size Range	Pressure / Wall Rating	End Connection	Standard Materials (ASTM)
1	Weldolet	WOL	Forged integrally-reinforced buttweld branch outlet, 90° (optional 45°). Branch end beveled for direct buttweld to branch pipe. Eliminates reinforcing pad.	NPS 1/8" – 24" (DN6–DN600)	STD / XS / Sch160 / XXS (per ASME B31.3)	Buttweld (BW)	A105, A350 LF2/LF3, A694 F42–F70, A182 F11/F22/F91/F92, A182 F304/F304L/F316/F316L/F321/F347H, A182 F51(2205)/F53(2507), B366 N06625/N10276/N08825
2	Sockolet	SOL	Forged socket-weld branch outlet, 90° (optional 45°). Branch pipe inserts into socket bore, fillet-welded at socket shoulder. For small-bore high-pressure lines.	NPS 1/8" – 4" (DN6–DN100)	Class 3000# / 6000#	Socket Weld (SW)	A105, A350 LF2, A182 F11/F22, A182 F304/F316L, A182 F51/F53, B366 N06625/N10276
3	Threadolet	TOL	Forged threaded branch outlet, 90° (optional 45°). Branch end with internal NPT (or BSP) thread, no branch-side welding. For instrument tapping, vent & drain.	NPS 1/8" – 4" (DN6–DN100)	Class 3000# / 6000#	Threaded (NPT / BSP)	A105, A350 LF2, A182 F11/F22, A182 F304/F316L, A182 F51/F53, B366 N06625/N10276
4	Latrolet	LAT	Forged 45° offset branch outlet. Branch axis at 45° to run pipe, reducing flow resistance for inclined take-offs. Available in BW / SW / NPT ends.	NPS 1/4" – 12" (DN8–DN300)	BW: STD/XS/Sch160; SW/THD: 3000#/6000#	BW / SW / NPT	A105, A350 LF2, A182 F11/F22/F91, A182 F304/F316L, A182 F51/F53, B366 N06625/N10276/N08825
5	Nipolet	NIP	Forged branch outlet with extended short-nipple body. Integral spool eliminates separate nipple fitting, reduces weld joints. Length per order.	NPS 1/8" – 4" (DN6–DN100)	Class 3000# / 6000#	Plain / BW / Ext. Thread	A105, A350 LF2, A182 F11/F22, A182 F304/F316L, A182 F51/F53
6	Elbolet	ELB	Forged elbow-type branch outlet, branch tangential to run pipe. Flow-optimized curved take-off, available BW / SW / NPT ends.	NPS 1/4" – 2" (DN8–DN50)	Class 3000# / 6000#	BW / SW / NPT	A105, A350 LF2, A182 F11/F22, A182 F304/F316L, A182 F51/F53
7	Orificeolet	ORI	Special forged instrument branch outlet for orifice tap connections. Pre-machined tapping port for differential-pressure flow meters.	NPS 1/4" – 2" (DN8–DN50)	Class 3000# / 6000#	SW / NPT (instrument tap)	A105, A350 LF2, A182 F11/F22, A182 F304/F316L, A182 F51/F53
8	Flangeolet	FOL	Forged branch outlet with integral flange face (RF / RTJ per ASME B16.5). No separate flange required; branch bolts up directly.	NPS 1/2" – 24" (DN15–DN600)	Class 150# – 2500#	Flanged (RF / RTJ)	A105, A350 LF2, A182 F11/F22/F91, A182 F304/F316L, A182 F51/F53, B366 N06625/N10276

معايير وصلات اللحام الفرعية (Weldolets)

Standard	Scope
MSS SP-97	Integrally reinforced forged branch outlets (primary standard)
GB/T 19326-2022	Forged socket-weld, threaded & buttweld branch outlets (China)
ASME B16.9	Factory-made buttweld fittings (reference for BW ends)
ASME B16.11	Forged socket-weld & threaded fittings (reference for SW/NPT ends)
ASME B16.5	Pipe flanges (reference for Flangeolet flange faces)

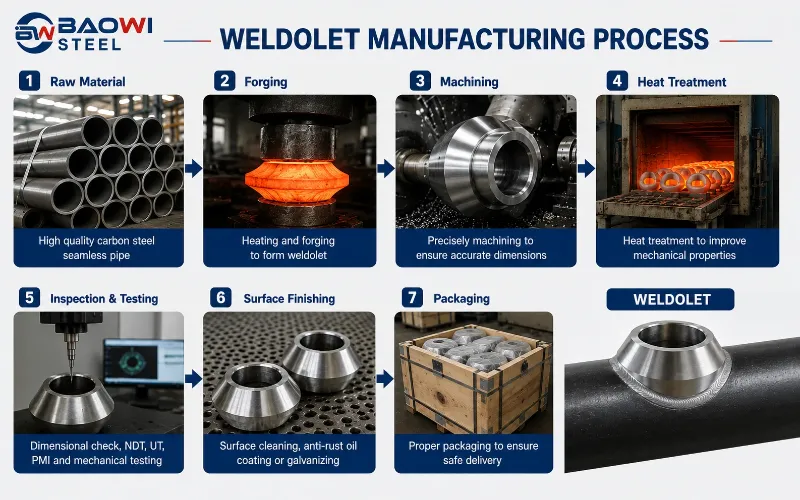

عملية تصنيع وصلات

1. اختيار المواد الخام
اختيار النوع المناسب من الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ (ستانلس ستيل)، أو الفولاذ السبائكي بناءً على التطبيق والمعايير المطلوبة.
2. القطع والتشكيل بالطرق
قطع المادة الخام وتشكيل وصلة "ويلدوليت" باستخدام عملية الطرق على الساخن للحصول على الشكل والقوة المطلوبين.
3. التشغيل الآلي (الخراطة والتشكيل الدقيق)
إجراء عمليات التشغيل الآلي للقطعة المشكّلة لضمان دقة الأبعاد، ومطابقة حجم مخرج الفرع، وسماكة الجدار، وجودة تشطيب السطح.
4. المعالجة الحرارية
إجراء المعالجة الحرارية اللازمة لتعزيز القوة، والمتانة، والليونة، والاستقرار الأبعادي.
5. التحضير للحام
تنظيف أسطح التوصيل وعمل شطف (حواف مائلة) لها لضمان ملاءمة التركيب وتحقيق اختراق مناسب للحام.
6. التشطيب والفحص
إجراء عمليات التشطيب السطحي وفحص الأبعاد والمظهر الخارجي وجودة المادة. كما يمكن إجراء اختبارات غير إتلافية (NDT) - مثل الاختبار بالموجات فوق الصوتية (UT)، أو التصوير الشعاعي (RT)، أو اختبار الجسيمات المغناطيسية (MT) - عند الاقتضاء.
7. التغليف والتسليم

بعد الفحص النهائي، يتم تغليف وصلات "ويلدوليت" بإحكام وتجهيزها للشحن.

مجموعة المواد الخاصة بـ Weldolets

Group	ASTM Grades
Carbon Steel	A105
Low-Temp Carbon Steel	A350 LF2, LF3
Line Pipe Steel	A694 F42 – F70
Cr-Mo Alloy Steel	A182 F5, F11, F22, F91, F92
Austenitic Stainless	A182 F304, F304L, F316, F316L, F321, F347H
Duplex / Super Duplex	A182 F51 (2205), F53 (2507)
Nickel Alloy	B366 N06625 (Inconel 625), N10276 (Hastelloy C-276), N08825 (Incoloy 825), Monel 400

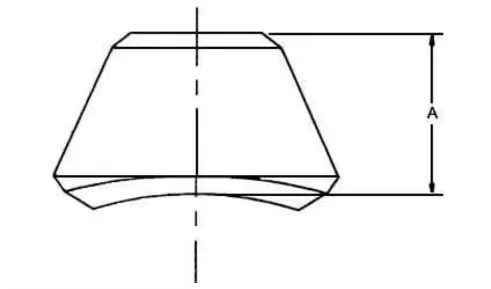

جدول أبعاد وصلات اللحام الفرعية (Weldolet)

جميع الأبعاد بالملليمتر (مم).

Outlet DN	Outlet NPS	STD – Reducing	STD – Full	XS – Reducing	XS – Full	Sch 160 – Reducing	Sch 160 – Full
6	1/8	15.7	—	15.7	—	—	—
8	1/4	15.7	—	15.7	—	—	—
10	3/8	19.1	—	19.1	—	—	—
15	1/2	19.1	19.1	19.1	19.1	28.4	28.4
20	3/4	22.4	22.4	22.4	22.4	31.8	31.8
25	1	26.9	26.9	26.9	26.9	38.1	38.1
32	1 1/4	31.8	31.8	31.8	31.8	44.4	44.4
40	1 1/2	33.3	33.3	33.3	33.3	50.8	50.8
50	2	38.1	38.1	38.1	38.1	55.4	55.4
65	2 1/2	41.1	41.1	41.1	41.1	62	62
80	3	44.4	44.4	44.4	44.4	73.2	73.2
90	3 1/2	47.8	50.8	47.8	50.8	—	—
100	4	50.8	50.8	50.8	50.8	84.1	84.1
125	5	57.2	57.2	57.2	57.2	93.7	93.7
150	6	60.4	60.4	77.7	77.7	104.6	104.6
200	8	69.8	69.8	98.6	98.6	—	—
250	10	77.7	77.7	93.7	88.9	—	—
300	12	85.9	85.9	103.1	100.1	—	—
350	14	88.9	88.9	100.1	104.6	—	—
400	16	93.7	93.7	106.2	112.8	—	—
450	18	96.8	103.1	111.2	119.1	—	—
500	20	101.6	117.3	119.1	127	—	—
600	24	115.8	136.6	139.7	139.7	—	—
