صمام ، صمام الصانع

نوع .

تتضمن الأنواع الشائعة من الصمامات ما يلي:

صمام الكرة: يدور بسرعة 90 درجة للتحكم السريع في التشغيل والإيقاف، وسهل الاستخدام.
صمام البوابة: تدفق مستقيم، مضغوط، وإغلاق موثوق.
صمام الفحص: يمنع التدفق العكسي، وينشط ذاتيًا لاتجاه التدفق.
صمام الكرة الأرضية: تحكم دقيق في التدفق بتصميمات على شكل حرف T أو Y أو زاوية.
صمام الفراشة: مضغوط، وسريع العمل، ومثالي للمساحات الضيقة.
صمام الإبرة: تحكم دقيق في التدفق لأنظمة الأنابيب الصغيرة.
صمام الضغط: يتعامل مع المواد الصلبة، مع غلاف عازل.
صمام السدادة: إغلاق محكم، رائع للضغط/درجة الحرارة المرتفعة.
صمام تخفيف الضغط: يطلق الضغط الزائد لسلامة النظام.

تتضمن التسميات الوظيفية الشائعة وأنواع تصميمها الشائعة ما يلي:
صمامات العزل: صمامات الكرة والفراشة والحجاب الحاجز والبوابة والضغط والمكبس والسدادة
صمامات التنظيم: صمامات الكرة والفراشة والحجاب الحاجز والكرة والإبرة والضغط والسدادة
صمامات تخفيف الأمان: صمامات تخفيف الضغط والفراغ
صمامات عدم الرجوع: صمامات فحص التأرجح والرفع
صمامات الأغراض الخاصة: صمامات متعددة المنافذ والطفو والقدم والبوابة السكينة والصمامات العمياء الخطية

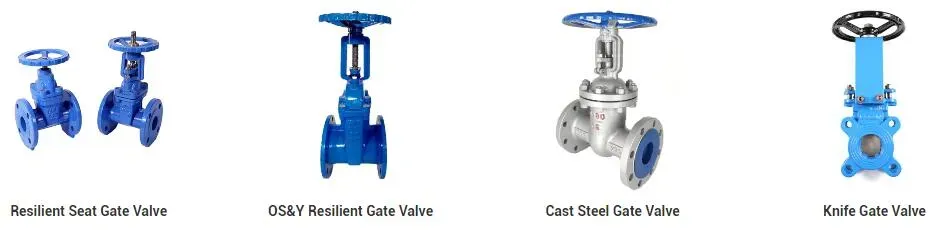

أنواع الصمامات

تشمل الأنواع الشائعة للصمامات ما يلي:

صمام كروي: دوران سريع بزاوية 90 درجة للتحكم السريع في الفتح والإغلاق، سهل الاستخدام.
صمام البوابة: تدفق مستقيم، صغير الحجم، وإغلاق موثوق.
صمام عدم الرجوع: يمنع التدفق العكسي، ويعمل تلقائيًا لتحديد اتجاه التدفق.
صمام كروي: تحكم دقيق في التدفق بتصميمات على شكل حرف T أو Y أو بزاوية.
صمام الفراشة: صغير الحجم، سريع الاستجابة، مثالي للمساحات الضيقة. صمامات البوابة

1. صمام بوابة مطروق
التصميم والتصنيع: API 602، BS 5352، ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
نطاق الأحجام: 1/2 بوصة - 4 بوصة
تصنيفات الضغط: 150 رطل - 2500 رطل
نطاق درجة الحرارة: -196 درجة مئوية - 500 درجة مئوية
وصلات الأطراف: ملولبة، ملحومة بالمقبس، ملحومة تناكبيًا، نوع الشفة (شفة ملحومة وشفة مدمجة)
تصميم الغطاء: غطاء مثبت بمسامير، غطاء ملحوم، غطاء محكم الضغط
الأبعاد بين الوجهين: ASME B16.10 ومعايير أخرى
الفحص والاختبار: API 598 ومعايير أخرى

2. صمام بوابة مصبوب
التصميم والتصنيع: DIN3352، API 6D، ASME B16.34، API600، GOST5762-2002
نطاق الأحجام: DN40-1400، 1/2 بوصة - 60 بوصة
تصنيفات الضغط: PN1.0-PN42.0 ميجا باسكال، 150 رطل - 2500 رطل
وصلات الأطراف: EN1092، ASME B16.5، ASME B16.47، MSS-SP44، GOST12815-80
الأبعاد بين الوجهين: DIN3202، ASME B16.10، API 6D، GOST3706-93
الفحص والاختبار: DIN 3230، API 598، GOST356-80

3. صمام بوابة من الحديد الزهر
معيار التصميم: ANSI/AWWA C509
الأبعاد بين الوجهين: ASME B16.10
وصلة الأنابيب: ASME B16.1 CLASS125 ANSI/AWWA C111/A21.11 AWWA C606
معيار اختبار الضغط: ANSI/AWWA C509
المشغل: صامولة تشغيل AWWA مقاس 2 بوصة أو عجلة يدوية، عجلة سلسلة، صندوق تروس، إلخ.

صمام كروي
1. صمام كروي مطروق
هيكل الجسم: من النوع T، من النوع Y، من النوع الزاوي.
تصميم الغطاء: غطاء مُثبّت بمسامير، غطاء ملحوم، غطاء محكم الضغط.
التصميم والتصنيع: API 602، BS 5352، ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
نطاق الأحجام: 1/2 بوصة - 4 بوصات
تصنيفات الضغط: 150 رطل/بوصة مربعة - 2500 رطل/بوصة مربعة
نطاق درجة الحرارة: -196 درجة مئوية - 500 درجة مئوية
وصلات الأطراف: ملولبة، ملحومة بالمقبس، ملحومة تناكبيًا، من نوع الشفة (شفة ملحومة وشفة مدمجة)
الأبعاد بين الوجهين: ASME B16.10 ومعايير أخرى
الفحص والاختبار: API 598 ومعايير أخرى

2. صمام كروي مصبوب
التصميم والتصنيع: DIN3356، API 6D، ASME B16.34، GOST5762-2002
نطاق الأحجام: DN40-1400، 2 بوصة - 24 بوصة
تصنيفات الضغط: PN1.0-PN42.0 ميجا باسكال، 150 رطل/بوصة مربعة - 2500 رطل/بوصة مربعة
وصلات الأطراف: EN1092، ASME B16.5، ASME B16.47، MSS-SP44، GOST12815-80
الأبعاد بين الوجهين: DIN3202، ASME B16.10، GOST3706-93
الفحص والاختبار: DIN 3230، API 598، GOST356-80

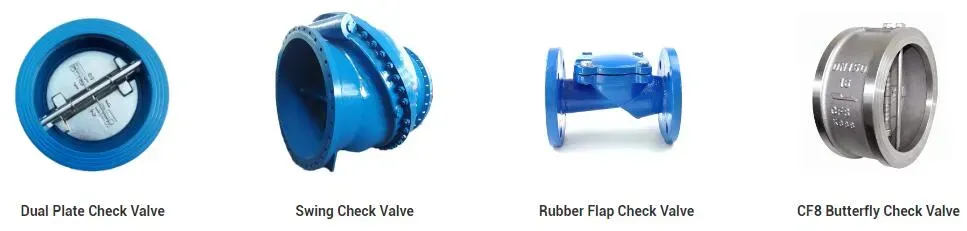

صمام عدم الرجوع

1. صمام عدم الرجوع المطروق
هيكل الجسم: صمام عدم رجوع رافع، صمام عدم رجوع متأرجح، صمام عدم رجوع كروي.
تصميم الغطاء: غطاء مثبت بمسامير، غطاء ملحوم، غطاء محكم الضغط.
التصميم والتصنيع: API 602، BS 5352، ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
نطاق الأحجام: 1/2 بوصة - 4 بوصة
تصنيفات الضغط: 150 رطل/بوصة مربعة - 2500 رطل/بوصة مربعة
نطاق درجة الحرارة: -196 درجة مئوية - 500 درجة مئوية
وصلات الأطراف: ملولبة، ملحومة بالمقبس، ملحومة تناكبيًا، نوع الشفة (شفة ملحومة وشفة مدمجة)
الأبعاد بين الوجهين: ASME B16.10 ومعايير أخرى
الفحص والاختبار: API 598 ومعايير أخرى.

2. صمام عدم الرجوع المصبوب
التصميم والتصنيع: DIN3356، API 6D، ASME B16.34، BS1868، GOST5762-2002
نطاق الأحجام: DN40-1400، 2 بوصة - 48 بوصة
تصنيفات الضغط: PN1.0-PN42.0 ميجا باسكال، 150 رطل/بوصة مربعة - 2500 رطل/بوصة مربعة
وصلات الأطراف: EN1092، ASME B16.5، ASME B16.47، MSS-SP44، GOST12815-80
الأبعاد بين الوجهين: DIN3202، ASME B16.10، API6D، API594، GOST3326-86
الفحص والاختبار: DIN 3230، API 598، GOST356-80

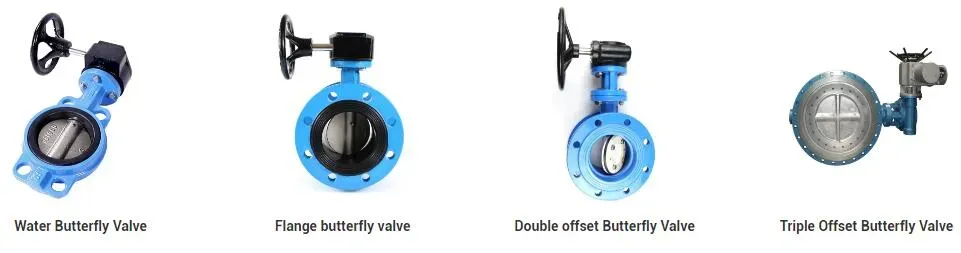

صمام الفراشة

1. صمام فراشة بمقعد مرن
معيار التصميم: API 609/EN593
شفة التوصيل: ISO 7005-2 PN10/16، EN 1092-2 PN10/16، ASME B16.5 CLASS 150، JIS 10K (DN40~DN300)
الشفة العلوية: ISO 5211
المسافة بين الوجهين: API 609A /EN558 السلسلة 20
معيار الاختبار: API 598 /EN12266-1
ضغط التشغيل: PN10/16

2. صمام فراشة مزدوج الشفة مزدوج الانحراف
معيار التصميم: EN 593
شفة التوصيل: EN1092-2، ISO7005-2
الشفة العلوية: ISO 5211
المسافة بين الوجهين: EN 558 السلسلة 14
معيار الاختبار: EN12266-1
ضغط التشغيل الاسمي: PN10/PN16/PN25/PN40

3. صمام فراشة AWWA C504
معايير التصميم: AWWA C504/AWWA C516
شفة التوصيل: ASME B16.1 Class 125 AWWA C111/A21.11
الشفة العلوية: MSS SP-101/ISO 5211
المسافة بين الوجهين: AWWA C504/AWWA C516
معيار الاختبار: AWWA C504

4. صمام فراشة ثلاثي الانحراف بمقعد معدني
نطاق الحجم: 3 بوصة ~ 128 بوصة (80 مم ~ 3200 مم)
فئة الضغط: 150 رطل ~ 1500 رطل (PN25 ~ PN260)
نطاق درجة الحرارة: -196 درجة مئوية ~ +650 درجة مئوية (-321 فهرنهايت ~ +1202 فهرنهايت)
نوع التوصيل: رقاقة، عروة، شفة مزدوجة، لحام تناكبي
نوع التشغيل: تروس دودة، هوائي، كهربائي، هيدروليكي
صمام فراشة عالي الأداء
الضغط: Classl50 الفئة 300
الحجم: النوع الأساسي: 2 بوصة - 48 بوصة (50 مم - 1200 مم)
نوع مقاوم للحريق: 2 بوصة - 60 بوصة (50 مم - 1500 مم)
درجة الحرارة: -196 درجة مئوية إلى +650 درجة مئوية (-321 فهرنهايت إلى +1202 فهرنهايت)
نوع التوصيل: شفة، عروة
نوع التشغيل: يدوي، تروس دودة، هوائي، كهربائي
الوسائط المناسبة: المواد الكيميائية المسببة للتآكل، الماء، الغاز، الأحماض، القلويات، البخار، الأدوية، إلخ.

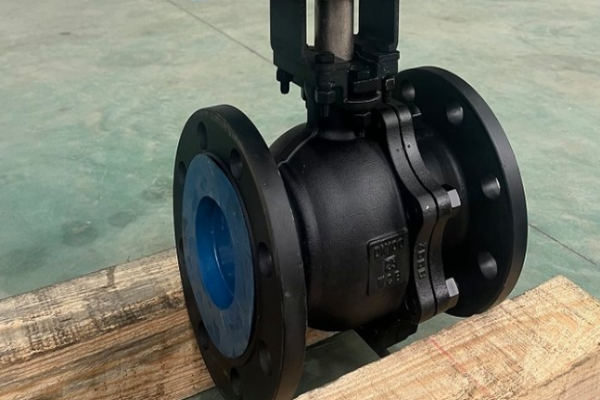

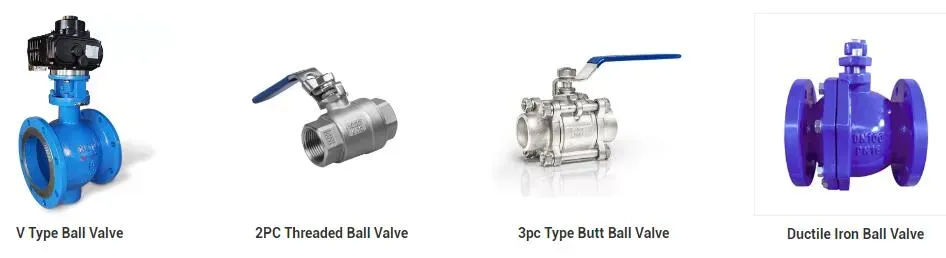

صمام كروي

1. صمام كروي ذو سدادة صلبة مثبت على محور دوران
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 2 بوصة - 48 بوصة
تصنيفات الضغط: 150 رطل/بوصة مربعة - 2500 رطل/بوصة مربعة (PN1.6-PN42.0 ميجا باسكال)
نطاق درجة الحرارة: -196 درجة مئوية - 650 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد بين الوجهين: ASME B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

2. صمام كروي ذو سدادة لينة مثبت على محور دوران
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 2 بوصة - 48 بوصة
تصنيفات الضغط: 150 رطل/بوصة مربعة - 2500 رطل/بوصة مربعة (PN1.6-PN10.0 ميجا باسكال)
نطاق درجة الحرارة: -196 درجة مئوية - 200 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد بين الوجهين: ASME B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

3. صمام كروي عائم ذو ختم ناعم
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T1967
نطاق الأحجام: 1/2 بوصة - 10 بوصة
تصنيفات الضغط: 150LB-2500LB (PN1.6-PN42.0MPa)
نطاق درجة الحرارة: -196 درجة مئوية - 200 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد بين الوجهين: ASME B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

4. صمام كروي عائم ذو ختم ناعم FS
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 1/2 بوصة - 4 بوصة
تصنيفات الضغط: 150LB-900LB (PN1.6-PN15.0MPa)
نطاق درجة الحرارة: -196 درجة مئوية - 200 درجة مئوية
وصلات الأطراف: ASME B16.11، ASME B16.25، GB/T12224
الأبعاد بين الوجهين: معيار الشركة المصنعة
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

5. صمام كروي عائم ذو ختم صلب
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 1/2 بوصة - 10 بوصة
تصنيفات الضغط: 150LB-2500LB (PN1.6-PN42.0MPa)
نطاق درجة الحرارة: -196 درجة مئوية - 650 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد بين الوجهين: ASME B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

6. صمام كروي ملحوم بالكامل
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 2 بوصة - 40 بوصة
تصنيفات الضغط: 150LB-2500LB (PN1.6-PN42.0MPa)
نطاق درجة الحرارة: -196 درجة مئوية - 200 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد بين الوجهين: ASME B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

7. صمام كروي ذو مدخل علوي
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 2 بوصة - 10 بوصة
تصنيفات الضغط: 150 رطل - 900 رطل (PN1.6 - PN15.0 ميجا باسكال)
نطاق درجات الحرارة: -196 درجة مئوية - 200 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد بين الوجهين: ASME B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

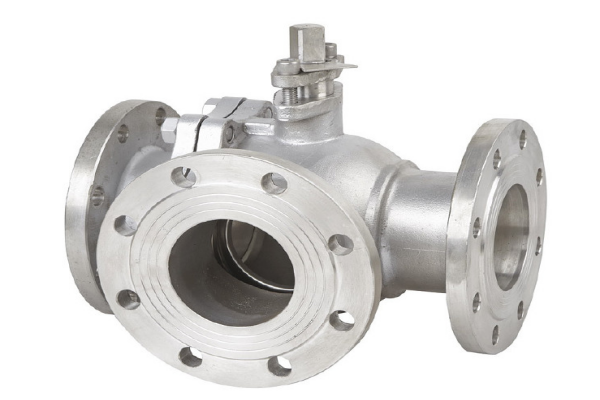

8. صمام كروي ثلاثي الاتجاهات ورباعي الاتجاهات
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 1/2 بوصة - 8 بوصة
تصنيفات الضغط: 150 رطل (PN1.6 - PN4.0 ميجا باسكال)
نطاق درجات الحرارة: -29 درجة مئوية - 350 درجة مئوية
وصلات الأطراف: ASME B16.5، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092
الأبعاد بين الوجهين: معيار الشركة المصنعة
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

9. صمام كروي ذو حواف لدرجات الحرارة العالية
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 1/2 بوصة - 8 بوصة
تصنيفات الضغط: 150 رطل (PN1.6-PN2.5 ميجا باسكال)
نطاق درجة الحرارة: -196 درجة مئوية إلى 300 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد من وجه إلى وجه: ASME B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

10. صمام كروي رفيع
التصميم والتصنيع: API 6D، API 608، ISO 17292
نطاق الأحجام: 1/2 بوصة إلى 8 بوصات
تصنيفات الضغط: 150 رطل (PN1.6-PN2.5 ميجا باسكال)
نطاق درجة الحرارة: -196 درجة مئوية إلى 350 درجة مئوية
وصلات الأطراف: ASME B16.5، EN1092
الأبعاد من وجه إلى وجه: ASME B16.10، EN 588
الفحص والاختبار: API 6D، API 598

11. صمام كروي للتدفئة
التصميم والتصنيع: API 6D، API 608، ISO 17292، GB/T12237، GB/T19672
نطاق الأحجام: 1/2 بوصة إلى 10 بوصات
تصنيفات الضغط: 150 رطل - 600 رطل (PN1.6-PN10.0 ميجا باسكال)
نطاق درجة الحرارة: -196 درجة مئوية إلى 200 درجة مئوية
وصلات الأطراف: ASME B16.5، ASME B16.25، JB/T79، GB/T9113، HG/T20529، HG/T20615، EN1092، GB/T12224
الأبعاد من وجه إلى وجه: ASME المعايير المطبقة: B16.10، GB/T12221، JB 1686، EN 588
الفحص والاختبار: API 6D، API 598، JB/T9092، GB/T13927، GB/T26480

تشمل التسميات الوظيفية الشائعة وأنواع تصميماتها المعتادة ما يلي:
صمامات العزل: صمامات كروية، فراشية، غشائية، بوابية، انضغاطية، مكبسية، وسدادة
صمامات التنظيم: صمامات كروية، فراشية، غشائية، كروية الشكل، إبرية، انضغاطية، وسدادة
صمامات تخفيف الضغط والأمان: صمامات تحرير الضغط وصمامات تخفيف التفريغ
صمامات عدم الرجوع: صمامات فحص متأرجحة وصمامات فحص رافعة
صمامات الأغراض الخاصة: صمامات متعددة المنافذ، عائمة، قدمية، بوابية سكين، وصمامات إغلاق الخط
