الحد الأدنى لعرض الفتحة للفتحات المستقيمة أو المحورية هو 0.012 بوصة، والحد الأقصى لعرض الفتحة هو 0.25 بوصة.
1.5 بوصة طويلة | 2.0 إلى 2.5 بوصة طويلة | 2.5 بوصة طويلة |
عرض 0.012 بوصة | عرض 0.024 بوصة | عرض 0.078 بوصة |
عرض 0.015 بوصة | عرض 0.025 بوصة | عرض 0.125 بوصة |
عرض 0.016 بوصة | عرض 0.038 بوصة | عرض 0.250 بوصة |
عرض 0.018 بوصة | عرض 0.048 بوصة | - |
- | عرض 0.058 بوصة | - |

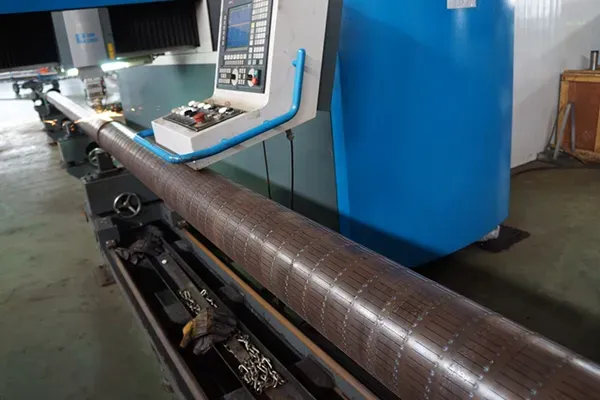

تم إنشاء ثلاثة تخطيطات مميزة للفتحات لاستيعاب السمات المميزة (كما هو موضح أدناه). بالمقارنة مع أنماط الفتحات المتداخلة والمستقيمة، فإن تصميم الفتحة الجماعية يحسن بشكل كبير من مقاومة البطانة للالتواء الجانبي وضغوط الانهيار.
|
|
|

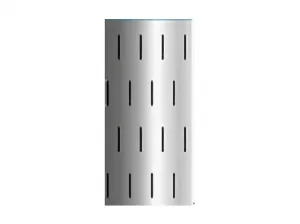

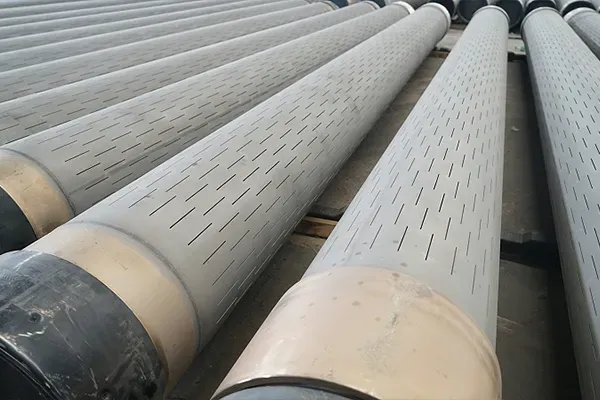

بطانة مشقوقة متداخلة |

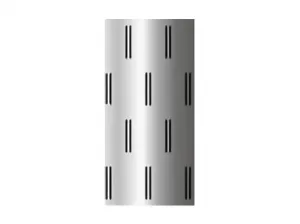

عصابة مشقوق بطانة |

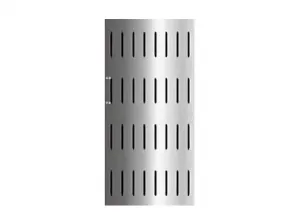

بطانة مشقوقة مستقيمة |
يتم توزيع الفتحات المتداخلة بالتساوي حول المحيط مع إزاحة |
تتكون فتحات العصابة من عدة فتحات منتشرة حول المحيط |
تتميز البطانة ذات الشقوق المستقيمة بأعمدة فتحة متباعدة بالتساوي حول المحيط دون إزاحة |
يتم قطع هذا النوع من الفتحات بشكل عمودي على البطانة وله نفس القطر من الداخل إلى الخارج من الجدار. في حين أن بناء الفتحات المستقيمة أقل تكلفة، إلا أنها أقل فعالية في احتواء الرمال من الفتحات الأساسية.
في حين أن تصنيع فتحات الانحراف أكثر تكلفة من الفتحات المستقيمة، إلا أنها تقضي على خطر خسائر الإنتاج الناجمة عن فتحات البطانة المملوءة.
الاسم المميز | التطوير التنظيمي | وزن | وزن | إنهاء المعالجة | |||||||||
خيط اقتران غير مضطرب | خيط اقتران مضطرب | درجة الصلب | |||||||||||
بوصة | مم | رطل/قدم. | رطل/قدم. | بوصة | مم | ح40 | J55 | L80 | N80 | C90 | T95 | ص110 | |
2 3/8 | 2.375 | 60.32 | 4.00 | - | 0.167 | 4.24 | بو | ب.ن | ب.ن | ب.ن | ب.ن | ب.ن | - |
4.60 | 4.70 | 0.190 | 4.83 | PNU | PNU | PNU | PNU | PNU | PNU | PNU | |||
5.80 | 5.95 | 0.254 | 6.45 | - | - | PNU | PNU | PNU | PNU | PNU | |||
6.60 | - | 0.295 | 7.49 | - | - | ص | - | ص | ص | - | |||
7.35 | 7.45 | 0.336 | 8.53 | - | - | بو | - | بو | بو | - | |||
2 7/8 | 2.875 | 73.02 | 6.40 | 6.50 | 0.217 | 5.51 | PNU | PNU | - | - | - | - | - |
7.80 | 7.90 | 0.276 | 7.01 | - | - | - | - | - | - | - | |||
8.60 | 8.70 | 0.308 | 7.82 | - | - | بي إل بي | بي إل بي | بلبي | - | بي إل بي | |||
9.35 | 9.45 | 0.340 | 8.64 | - | - | بي إل بي | بي إل بي | بلبي | - | بي إل بي | |||
10.50 | - | 0.392 | 9.96 | - | - | بي إل بي | بي إل بي | بي إل بي | - | بي إل بي | |||
11.50 | - | 0.440 | 11.18 | - | - | - | - | بي إل بي | - | ||||
3 1/2 | 3.5 | 88.9 | 7.70 | - | 0.216 | 5.49 | ب.ن | ب.ن | ب.ن | ب.ن | ب.ن | ب.ن | - |
9.20 | 9.30 | 0.254 | 6.45 | PNU | PNU | PNU | PNU | PNU | PNU | PNU | |||
10.20 | - | 0.289 | 7.34 | ب.ن | ب.ن | ب.ن | ب.ن | ب.ن | ب.ن | - | |||
12.70 | 12.95 | 0.375 | 9.52 | - | - | PNU | PNU | PNU | PNU | PNU | |||
14.30 | - | 0.430 | 10.92 | - | - | ص | - | ص | ص | - | |||
15.50 | - | 0.476 | 12.09 | - | - | ص | - | ص | ص | - | |||
17.00 | - | 0.530 | 13.46 | - | - | ص | - | ص | ص | - | |||
4 | 4 | 101.6 | 9.50 | - | 0.226 | 5.74 | ب.ن | ب.ن | ب.ن | ب.ن | ب.ن | ب.ن | - |
- | 11.00 | 0.262 | 6.65 | بو | بو | بو | بو | بو | بو | - | |||
13.20 | - | 0.330 | 8.38 | - | - | ص | - | ص | ص | - | |||
16.10 | - | 0.415 | 10.54 | - | - | ص | - | ص | ص | - | |||
18.90 | - | 0.500 | 12.70 | - | - | ص | - | ص | ص | - | |||
22.20 | - | 0.610 | 15.49 | - | - | ص | - | ص | ص | - | |||
4 1/2 | 4.5 | 114.3 | 12.60 | 12.75 | 0.271 | 6.88 | PNU | PNU | PNU | PNU | PNU | PNU | - |
15.20 | - | 0.337 | 8.56 | - | - | ص | - | ص | ص | - | |||
17.00 | - | 0.380 | 9.65 | - | - | ص | - | ص | ص | - | |||
18.90 | - | 0.430 | 10.92 | - | - | ص | - | ص | ص | بي إل بي | |||
21.50 | - | 0.500 | 12.70 | - | - | ص | - | ص | ص | بي إل بي | |||
23.70 | - | 0.560 | 14.22 | - | - | ص | - | ص | ص | بي إل بي | |||
26.10 | - | 0.630 | 16.00 | - | - | ص | - | ص | ص | بي إل بي | |||
P —— عادي ; N —— خيط اقتران غير مضطرب ; U —— خيط اقتران مضطرب ; L —— متكامل |
الاسم المميز | التطوير التنظيمي | وزن | وزن | نموذج التصنيع النهائي | ||||||||
درجة الصلب | ||||||||||||
بوصة | مم | رطل / قدم | كجم/م | بوصة | مم | ح40 | J55 | L80 | N80 | C90 | ص110 | |
ك55 | T95 | |||||||||||
4 1/2 | 4.5 | 114.3 | 9.50 | 14.14 | 0.205 | 5.21 | ملاحظة | ملاحظة | - | - | - | - |
10.50 | 15.63 | 0.224 | 5.69 | - | PSB | - | - | - | - | |||
11.60 | 17.26 | 0.250 | 6.35 | - | PSLB | بي إل بي | بي إل بي | بي إل بي | بي إل بي | |||
13.50 | 20.09 | 0.290 | 7.37 | - | - | بي إل بي | بي إل بي | بي إل بي | بي إل بي | |||
15.10 | 22.47 | 0.337 | 9.56 | - | - | - | - | - | بي إل بي | |||
5 | 5 | 127 | 11.50 | 17.11 | 0.220 | 5.59 | - | ملاحظة | - | - | - | - |
13.00 | 19.35 | 0.253 | 6.43 | - | PSLB | - | - | - | - | |||
15.00 | 22.32 | 0.296 | 7.52 | - | PSLB | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
18.00 | 26.79 | 0.362 | 9.19 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
21.40 | 31.85 | 0.437 | 11.10 | - | - | بي إل بي | بي إل بي | بي إل بي | بي إل بي | |||
23.20 | 34.53 | 0.478 | 12.14 | - | - | - | - | بي إل بي | - | |||
24.10 | 35.86 | 0.500 | 12.70 | - | - | - | - | بي إل بي | - | |||
5 1/2 | 5.5 | 139.7 | 14.00 | 20.83 | 0.244 | 6.20 | ملاحظة | ملاحظة | - | - | - | - |
15.50 | 23.07 | 0.275 | 6.98 | - | PSLB | - | - | - | - | |||
17.00 | 25.30 | 0.304 | 7.72 | - | PSLB | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
20.00 | 29.76 | 0.361 | 9.17 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
23.00 | 34.23 | 0.415 | 10.54 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
26.80 | 39.88 | 0.500 | 12.70 | - | - | - | - | - | - | |||
29.70 | 44.20 | 0.562 | 14.27 | - | - | - | - | - | - | |||
32.60 | 48.51 | 0.625 | 15.88 | - | - | - | - | - | - | |||
35.30 | 52.53 | 0.687 | 17.45 | - | - | - | - | - | - | |||
38.00 | 56.55 | 0.750 | 19.05 | - | - | - | - | - | - | |||
40.50 | 60.27 | 0.812 | 20.62 | - | - | - | - | - | - | |||
43.10 | 64.14 | 0.875 | 22.22 | - | - | - | - | - | - | |||
6 5/8 | 6.625 | 168.28 | 20.00 | 29.76 | 0.288 | 7.32 | ملاحظة | PSLB | - | - | - | - |
24.00 | 35.72 | 0.352 | 8.94 | - | PSLB | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
28.00 | 41.67 | 0.417 | 10.59 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
32.00 | 47.62 | 0.475 | 12.06 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
7 | 7 | 177.8 | 17.00 | 25.30 | 0.231 | 5.87 | ملاحظة | - | - | - | - | - |
20.00 | 29.76 | 0.272 | 6.91 | ملاحظة | ملاحظة | - | - | - | - | |||
23.00 | 34.23 | 0.317 | 8.05 | - | PSLB | بي إل بي | بي إل بي | بلبي | - | |||
26.00 | 38.69 | 0.362 | 9.19 | - | PSLB | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
29.00 | 43.16 | 0.408 | 10.36 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
32.00 | 47.62 | 0.453 | 11.51 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
35.00 | 52.09 | 0.498 | 12.65 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
38.00 | 56.55 | 0.540 | 13.72 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
42.70 | 63.54 | 0.625 | 15.88 | - | - | - | - | - | - | |||
46.40 | 69.05 | 0.687 | 17.45 | - | - | - | - | - | - | |||
50.10 | 74.56 | 0.750 | 19.05 | - | - | - | - | - | - | |||
53.60 | 79.77 | 0.812 | 20.62 | - | - | - | - | - | - | |||
57.10 | 84.97 | 0.875 | 22.22 | - | - | - | - | - | - | |||
7 5/8 | 7.625 | 193.68 | 24.00 | 35.72 | 0.300 | 7.62 | ملاحظة | - | - | - | - | - |
26.40 | 39.29 | 0.328 | 8.33 | - | PSLB | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
29.70 | 44.20 | 0.375 | 9.52 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
33.70 | 50.15 | 0.430 | 10.92 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
39.00 | 58.05 | 0.500 | 12.70 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
42.80 | 63.69 | 0.562 | 14.27 | - | - | بي إل بي | بي إل بي | بي إل بي | بي إل بي | |||
45.30 | 67.41 | 0.595 | 15.11 | - | - | بي إل بي | بي إل بي | بي إل بي | بي إل بي | |||
47.10 | 70.09 | 0.625 | 15.88 | - | - | بي إل بي | بي إل بي | بي إل بي | بي إل بي | |||
51.20 | 76.19 | 0.687 | 17.45 | - | - | - | - | - | - | |||
55.30 | 80.30 | 0.750 | 19.05 | - | - | - | - | - | - | |||
8 5/8 | 8.625 | 219.08 | 24.00 | 35.72 | 0.264 | 6.71 | - | ملاحظة | - | - | - | - |
28.00 | 41.62 | 0.304 | 7.72 | ملاحظة | - | - | - | - | - | |||
32.00 | 47.62 | 0.352 | 8.94 | ملاحظة | PSLB | - | - | - | - | |||
36.00 | 53.57 | 0.400 | 10.16 | - | PSLB | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
40.00 | 59.53 | 0.450 | 11.43 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
44.00 | 65.48 | 0.500 | 12.70 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
49.00 | 72.92 | 0.557 | 14.15 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
9 5/8 | 9.625 | 244.48 | 32.30 | 48.07 | 0.312 | 7.92 | ملاحظة | - | - | - | - | - |
36.00 | 53.57 | 0.352 | 8.94 | ملاحظة | PSLB | - | - | - | - | |||
40.00 | 59.53 | 0.395 | 10.03 | - | PSLB | بي إل بي | بي إل بي | بلبي | - | |||
43.50 | 64.73 | 0.435 | 11.05 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
47.00 | 69.94 | 0.472 | 11.99 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
53.50 | 79.62 | 0.545 | 13.84 | - | - | بي إل بي | بي إل بي | بلبي | بي إل بي | |||
58.40 | 86.91 | 0.595 | 15.11 | - | - | بي إل بي | بي إل بي | بي إل بي | بي إل بي | |||
59.40 | 88.40 | 0.609 | 15.47 | - | - | - | - | - | - | |||
64.90 | 96.58 | 0.672 | 17.07 | - | - | - | - | - | - | |||
70.30 | 104.62 | 0.734 | 18.64 | - | - | - | - | - | - | |||
75.60 | 112.50 | 0.797 | 20.24 | - | - | - | - | - | - | |||
10 3/4 | 10.75 | 273.05 | 32.75 | 48.74 | 0.279 | 7.09 | ملاحظة | - | - | - | - | - |
40.50 | 60.27 | 0.350 | 8.89 | ملاحظة | PSB | - | - | - | - | |||
15.50 | 67.71 | 0.400 | 10.16 | - | PSB | - | - | - | - | |||
51.00 | 75.90 | 0.450 | 11.43 | - | PSB | PSB | PSB | PSBE | PSB | |||
55.50 | 82.59 | 0.495 | 12.57 | - | - | PSB | PSB | PSBE | PSB | |||
60.70 | 90.33 | 0.545 | 13.84 | - | - | - | - | PSBE | PSB | |||
65.70 | 97.77 | 0.595 | 15.11 | - | - | - | - | PSB | PSB | |||
73.20 | 108.93 | 0.672 | 17.07 | - | - | - | - | - | - | |||
79.20 | 117.86 | 0.734 | 18.64 | - | - | - | - | - | - | |||
85.30 | 126.94 | 0.797 | 20.24 | - | - | - | - | - | - | |||
11 3/4 | 11.75 | 42.00 | 62.50 | 0.333 | 8.46 | ملاحظة | - | - | - | - | - | |
47.00 | 69.94 | 0.375 | 20.24 | - | - | - | - | - | - | |||
54.00 | 80.36 | 0.435 | 8.46 | - | - | - | - | - | - | |||
60.00 | 89.29 | 0.489 | 9.53 | - | - | - | - | - | - | |||
65.00 | 96.73 | 0.534 | 11.05 | - | - | - | - | - | - | |||
71.00 | 105.66 | 0.582 | 14.42 | - | - | - | - | - | - | |||
13 3/8 | 13.375 | 339.73 | 48.00 | 71.43 | 0.330 | 8.38 | ملاحظة | - | - | - | - | - |
54.50 | 81.10 | 0.380 | 9.65 | - | PSB | - | - | - | - | |||
61.00 | 90.78 | 0.430 | 10.92 | - | PSB | - | - | - | - | |||
68.00 | 101.19 | 0.480 | 12.19 | - | PSB | PSB | PSB | PSB | PSB | |||
72.00 | 107.15 | 0.514 | 13.06 | - | - | PSB | PSB | PSB | PSB | |||
16 | 16 | 406.4 | 65.00 | 96.73 | 0.375 | 9.53 | ملاحظة | - | - | - | - | - |
75.00 | 111.61 | 0.438 | 11.13 | - | PSB | - | - | - | - | |||
84.00 | 125.01 | 0.495 | 12.57 | - | PSB | - | - | - | - | |||
109.00 | 162.21 | 0.656 | 16.66 | - | ص | ص | ص | - | ص | |||
18 5/8 | 18.625 | 473.08 | 87.50 | 130.21 | 0.435 | 11.05 | ملاحظة | PSB | - | - | - | - |
20 | 20 | 508 | 94.00 | 139.89 | 0.438 | 11.13 | البولندي | PSLB | - | - | - | - |
106.50 | 158.49 | 0.500 | 12.70 | - | PSLB | - | - | - | - | |||
133.00 | 197.93 | 0.635 | 16.13 | - | PSLB | - | - | - | - | |||
P —— عادي ; S —— خيط قصير ; L —— خيط طويل ; B —— خيط داعم ; E —— خيط متطرف |
