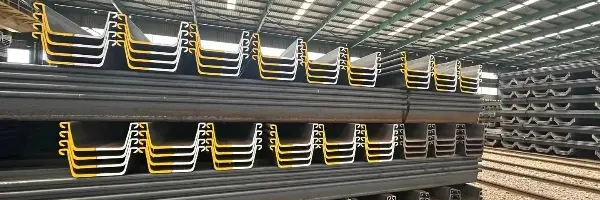

الألواح الفولاذية الركائزية

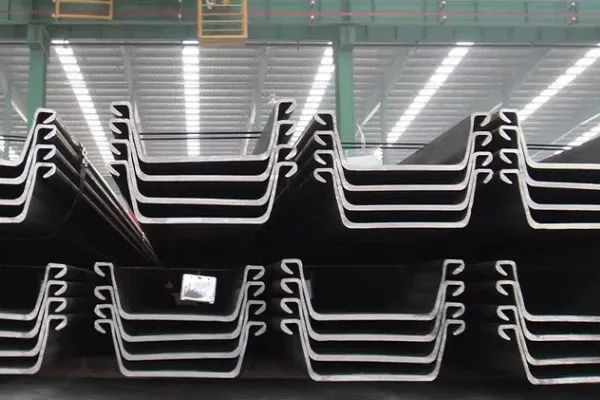

الألواح الفولاذية على شكل حرف U

الألواح الفولاذية على شكل حرف U (المعروفة أيضًا باسم ألواح لارسن) هي مواد فولاذية إنشائية طويلة قياسية ذات مقطع عرضي على شكل حرف U ونظام تعشيق رأسي. تُستخدم بشكل أساسي لدعم حفر الأساسات، والجدران الاستنادية، والحواجز المائية، والسدود المؤقتة. تُشكل هذه الألواح جدارًا صلبًا متصلًا من خلال نظام التعشيق، وتتميز بمزايا عديدة منها القوة العالية، ومقاومة تسرب المياه، وسرعة التركيب، وإمكانية إعادة الاستخدام. تُستخدم على نطاق واسع في المشاريع المؤقتة والدائمة مثل الموانئ والجسور والأقبية.

المميزات
مقطع عرضي متناظر على شكل حرف U
مقاومة عالية للانحناء
أداء تعشيق موثوق
سهولة التركيب والإزالة

الاستخدامات
دعم حفر الأساسات
جدران الموانئ والأرصفة
حماية ضفاف الأنهار

السدود المؤقتة

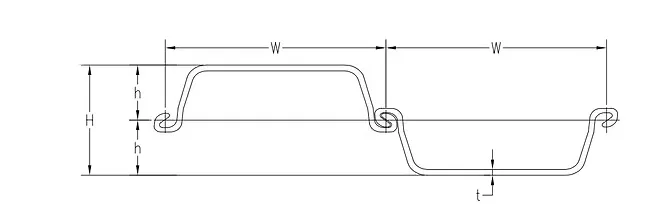

Section	Width	Height	Thickness		Cross Sectional Area	Weight		Elastic Section Modulus	Moment of Inertia	Coating Area (both sides per pile)
	(w)	(h)	Flange (tf)	Web (tw)		Per Pile	Per Wall
	mm	mm	mm	mm	cm2/m	kg/m	kg/m2	cm3/m	cm4/m	m2/m
Type II	400	200	10.5	-	152.9	48	120	874	8,740	1.33
Type III	400	250	13	-	191.1	60	150	1,340	16,800	1.44
Type IIIA	400	300	13.1	-	186	58.4	146	1,520	22,800	1.44
Type IV	400	340	15.5	-	242	76.1	190	2,270	38,600	1.61
Type VL	500	400	24.3	-	267.5	105	210	3,150	63,000	1.75
Type IIw	600	260	10.3	-	131.2	61.8	103	1,000	13,000	1.77
Type IIIw	600	360	13.4	-	173.2	81.6	136	1,800	32,400	1.9
Type IVw	600	420	18	-	225.5	106	177	2,700	56,700	1.99
Type VIL	500	450	27.6	-	305.7	120	240	3,820	86,000	1.82

Section	Width	Height	Thickness		Cross Sectional Area	Weight		Elastic Section Modulus	Moment of Inertia	Coating Area (both sides per pile excluding inside of the clutch)
	(w)	(h)	Flange (tf)	Web (tw)		Per Pile	Per Wall
	mm	mm	mm	mm	cm2/m	kg/m	kg/m2	cm3/m	cm4/m	m2/m
HRU601-600	600	310	7.5	6.4	98.3	46.3	77.2	744	11,530	1.6
HRU602-600	600	310	8.2	8	113.3	53.4	89	830	12,870	1.6
HRU603-600	600	310	9.7	8.2	138.3	64.8	108	1200	18,600	1.69
HRU607-600	600	452	19	10.6	241.7	114	190	3200	72,320	1.91
HRU16-600	600	430	10.2	8.4	154.2	72.6	121	1670	35,950	1.74
HRU18-600	600	430	11.2	9	163.3	76.9	128.2	1800	38,650	1.74
HRU19-600	600	430	12.2	9.5	172.3	81.1	135.2	1920	41,320	1.74
HRU20-600	600	450	11.1	9	173.9	81.9	136.5	2060	46,380	1.8
HRU22-600	600	450	12.1	9.5	182.9	86.1	143.6	2200	49,460	1.8
HRU23-600	600	450	13.1	10	192	90.4	150.7	2335	52,510	1.8
HRU26-600	600	452	14.2	9.7	206.8	97.4	162.3	2680	60,580	1.86
HRU28-600	600	454	15.2	10.1	216.1	101.8	169.6	2840	64,460	1.86
HRU30-600	600	456	16.2	10.5	225.6	106.2	177.1	3000	68,380	1.86
HRU25-750	750	450	14.5	10.2	188	110.4	147.2	2500	56,240	2.06

ألواح فولاذية على شكل حرف Z

تُصنع الألواح الفولاذية على شكل حرف Z، وتُثبّت عادةً بوصلات مزدوجة ملحومة أو مجعدة. تُستخدم الألواح الفولاذية على شكل حرف Z على نطاق أوسع من الألواح على شكل حرف U في إنشاء الموانئ والأساسات العميقة، لأن الألواح على شكل حرف Z تتمتع بمعامل مرونة أكبر، ويمكن استخدامها كألواح وسيطة للجدران الأنبوبية والجدران المركبة على شكل حرف H.

تتمثل الخصائص الرئيسية للألواح الفولاذية المدرفلة على الساخن على شكل حرف Z في: أضلاع متصلة ومواقع تعشيق متناظرة على جانبي المحور المحايد، مما يُسهم في زيادة معامل المرونة. بشكل عام، تتميز الألواح الفولاذية على شكل حرف Z بالمزايا التالية:

1. مع معامل مرونة مماثل، يكون وزن وحدة المساحة للألواح الفولاذية على شكل حرف Z عادةً أقل من وزن الألواح الفولاذية على شكل حرف U؛


عرض أكبر يعني عددًا أقل من الألواح المطلوبة، مما يوفر تكاليف تركيب الألواح أو الحفر، ويُحسّن أيضًا من أداء العزل المائي؛



٣. يمكن استخدامها مع الأنابيب الفولاذية والعوارض الفولاذية على شكل حرف H كركائز حشو، وتُستخدم عادةً لتحقيق معامل مرونة عالٍ للغاية.

التطبيقات
السدود الدائرية المؤقتة
الجدران الحاجزة
المنشآت الهندسية البحرية

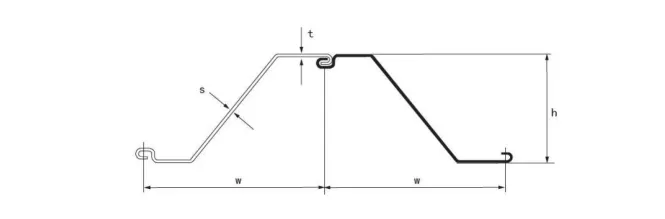

Section	Dimensions			Sectional	Mass		Moment	Modulus
	Width	Height	Thickness	Area	Pile	Wall	of inertia	of section
	w	h	t/s
	In	In	In	In2	Lbs/ft	Lbs/ft2	In4/ft	In3/ft
	mm	mm	mm	cm2	kg/m	kg/m2	cm4/m	cm3/m
Z55	24	8.64	0.217	7.57	25.8	12.9	49.7	11.4
	610	219	5.5	48.8	38.4	63	6790	613
Z60	24	8.66	0.236	8.26	28.2	14.1	54.2	12.4
	610	220	6	53.3	42	68.8	7400	667
Z65	24	8.68	0.256	8.95	30.6	15.3	58.7	13.4
	610	220	6.5	57.7	45.5	74.7	8010	720
Z70	24	8.7	0.276	9.64	33	16.5	63.2	14.4
	610	221	7	62.2	49.1	80.6	8630	774
Z75	24	8.72	0.295	10.3	35.2	17.6	67.7	15.6
	610	221	7.5	66.5	52.4	85.9	9250	839

الألواح الخشبية ذات الشبكة المستقيمة

تُستخدم الألواح الخشبية ذات الشبكة المستقيمة على نطاق واسع في بناء الهياكل الأسطوانية المغلقة، وتُطبق بكثرة في المنشآت المؤقتة والدائمة، مثل السدود المؤقتة والأرصفة البحرية وهندسة الموانئ. تسمح وصلاتها المتشابكة بدوران يصل إلى 4.5 درجة تقريبًا، ومع ثنيها بشكل خاص، يمكن أن تصل زاوية الدوران إلى 12 درجة لتلبية متطلبات الأشكال الإنشائية المختلفة. يمكن تصميم هياكل الألواح الخشبية ذات الشبكة المستقيمة كوحدات دائرية أو جدران فاصلة، بالاعتماد على قطر كبير للوحدة وردم داخلي لضمان الاستقرار. تتحمل هذه الهياكل بشكل أساسي قوى الشد الأفقية، مما يستلزم وجود آلية تشابك بين الألواح.

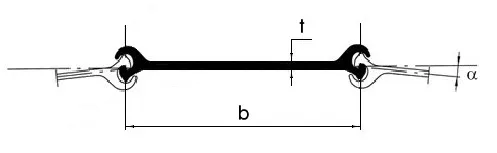

Section	Dimensions		Perimeter	Sectional	Mass		Section	Moment
	b	t	of single pile	area	Per pile	Wall	modulus	of inertia
	mm	mm	cm	cm2	kg/m	kg/m2	cm3	cm4
GS 500 – 9.5	500	9.5	138	81.3	63.8	128	178	56
GS 500 – 11.0	500	11	139	89.4	70.2	140	196	59
GS 500 – 12.0	500	12	139	94.6	74.3	149	206	61
GS 500 – 12.5	500	12.5	139	97.2	76.3	153	211	61
GS 500 – 12.7	500	12.7	139	98.2	77.1	154	214	61
GS 500 – 13.0	500	13	140	100.6	79	158	223	64
