pup المشترك

pup-joint هو قصير أو جلبة جلبة المستخدمة في عملية الإنتاج من تحامل جلبة الجمعية وكذلك فصل كامل طول تحامل جلبة جلبة سلسلة . pup-joint المعروف أيضا باسم حماية المفاصل ، والحشايا ، pup-joint . . . . . . .

ما هو مفصل Pup؟

مفصل Pup هو مكون صغير ولكنه ضروري في صناعة النفط والغاز. على الرغم من أنه يبدو بسيطًا، إلا أنه يلعب دورًا حاسمًا في توصيل الأنابيب وضمان كفاءة عمليات الحفر أو الإنتاج. في هذه المقالة، سوف نستكشف غرض وأنواع وتطبيقات مفصل Pup بالتفصيل.

فهم دور مفصل Pup

مفاصل Pup عبارة عن أطوال قصيرة من الغلاف والأنابيب، أو أنبوب الحفر. وظيفتها الأساسية هي ضبط الطول الإجمالي لسلسلة الأنابيب لتلبية متطلبات التشغيل المحددة. في عمليات الحفر وإكمال الآبار، تعد أطوال الأنابيب الدقيقة أمرًا بالغ الأهمية لضمان العمليات السلسة. بدون مفصلات Pup، سيكون تحقيق هذا المستوى من الدقة أكثر صعوبة.

نوع .

API بطاقة غلاف مشترك
وفقا لمواصفات المعهد 5ct ، سلس أنابيب النفط مصنوعة من جودة عالية API الحروف . اختياري القطر ، الطول ، الوزن ، والدرجات المتاحة عند الطلب .
عالية الجودة المشبك جلبة مشتركة
سلس المفاصل قصيرة مع اتصالات ممتازة API سبائك خاصة الصف . نهاية عالية الجودة مترابطة من قبل الشركة المصنعة أو المرخص له حامل الترخيص .
غلاف مشترك
أي طول ، الوزن ، والدرجات المتاحة عند الطلب .
ثقب المفصل
معيار أو خاص ثقب تباعد يمكن توفيرها . هناك أربعة صفوف من كل مشترك ⅜ بوصة ثقب حفر في الاتجاه الطولي من الأنبوب . اختياري نمط حجم ثقب وطول المقدمة عند الطلب .

أحجام ومواصفات وصلات Pup

المواصفات والأبعاد
تتوفر وصلات Pup بأطوال قياسية 5 و10 و15 و20 قدمًا. وللاحتياجات المتخصصة، يمكن تصنيع أطوال مخصصة عند الطلب. وهي مصممة للتعامل مع قوة خضوع لا تقل عن 110000 رطل/بوصة مربعة، مما يجعلها مناسبة لظروف الحفر الصعبة.
غالبًا ما تكون هذه الوصلات مجهزة بوصلات API قياسية أو وصلات خاصة عالية الأداء. وهذا يضمن التوافق مع المكونات الأخرى في سلسلة الحفر، مما يعزز قدرتها على التكيف.

القطر الخارجي: 4 ½ بوصة - 13 3/8 بوصة

الأطوال النموذجية: 1، 2، 3، 4، 6، 8، 10، 12 قدمًا

No	Item	Description
1	Size	Casing pup joint Outer Diameter :4-1/2~20 (in) 114.3~508mm Tubing pup joint Outer Diameter:2-3/8~4-1/2(in) 60.3~114.3mm Casing pipe Wall Thickness : 4.2~22mm Tubing pipe Wall Thickness : 3.18 ~16 mm
2	Grade	J55、K55、N80-1、N80、L80-1、L80、P110
3	Casing pup joint thread	STC、LTC、BTC
4	Tubing pup joint thread	EUE、NUE
5	Length	2FT、4FT、6FT、8FT、10FT、12FT
6	Surface Treatment:	Coating
7	Standard	API Spec 5CT &5B
8	Application:	Pipe Cut into different length used for connect 2 joints of tubing or casing

SPECIFICATIONS
TUBING PUP JOINT	OD	GRADE	END TYPE	LENGTH(FT)
	2 3/8"	J/K/L/N/P	NUE/EUE	2/3/4/5/6/8/10/12
	2 7/8"	J/K/L/N/P	NUE/EUE	2/3/4/5/6/8/10/12
	3 1/2"	J/K/L/N/P	NUE/EUE	2/3/4/5/6/8/10/12
	4 1/2"	J/K/L/N/P	NUE/EUE	2/3/4/5/6/8/10/12

CASING PUP JOINT	OD	GRADE	END TYPE
	4 1/2"	J/K/L/N/P	LTC/STC/BTC
	5"	J/K/L/N/P	LTC/STC/BTC
	5 1/2"	J/K/L/N/P	LTC/STC/BTC
	6 5/8"	J/K/L/N/P	LTC/STC/BTC
	7"	J/K/L/N/P	LTC/STC/BTC
	7 5/8"	J/K/L/N/P	LTC/STC/BTC
	7 3/4"	J/K/L/N/P	LTC/STC/BTC
	8 5/8"	J/K/L/N/P	LTC/STC/BTC
	9 5/8"	J/K/L/N/P	LTC/STC/BTC
	10 3/4"	J/K/L/N/P	STC/BTC
	11 3/4"	J/K/L/N/P	STC/BTC
	13 3/8"	J/K/L/N/P	STC/BTC

عملية إنتاج وصلات Pup

المواد الرئيسية للمقاطع القصيرة لغلاف الزيت هي J55 وK55 وN80 وL80 وC90 وT95 وP110. عملية الدرفلة الساخنة كتلة الأنبوب المستديرة → التسخين → التثقيب → الدرفلة المائلة بثلاث أسطوانات أو الدرفلة المستمرة أو البثق → إزالة الأنبوب → التحجيم (أو تقليل القطر) → التبريد → التقويم → اختبار ضغط الماء (أو الكشف عن العيب) → وضع العلامات → التخزين؛ السحب البارد (الدرفلة) أنبوب فولاذي بدون درز كتلة الأنبوب المستديرة → التسخين → التثقيب → التوجيه → التلدين → التخليل → التزييت (طلاء النحاس) → السحب البارد متعدد التمريرات (الدرفلة الباردة) → أنبوب الكتلة → المعالجة الحرارية → التقويم → اختبار ضغط الماء (كشف العيب) → وضع العلامات → التخزين.

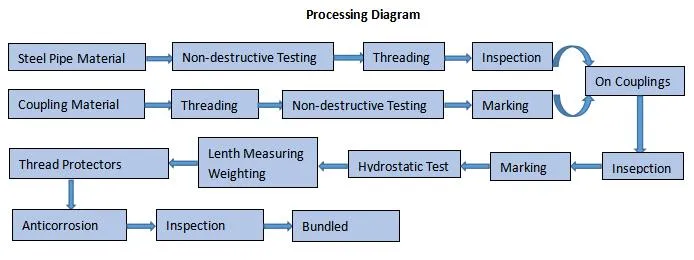

Pup Joint Processing Diagram

ما هي أنواع وطرق التوصيل المتوفرة لمفاصل Pup؟

أنواع مفاصل Pup
يتم تصنيف مفاصل Pup بناءً على أنواع توصيلاتها وتطبيقاتها. يساعد هذا التصنيف في تلبية متطلبات التشغيل المختلفة بشكل فعال.

أنواع التوصيل:
مفاصل Pup الملولبة: تنقسم هذه إلى أنواع ذات خيط خارجي برأسين، وخيط خارجي برأس واحد، وأنواع ذات خيط خارجي برأس مسطح.

مفاصل Pup ذات الحافة: يتصل هذا النوع من خلال الحواف ويُستخدم غالبًا في التطبيقات التي تتطلب توصيلات مثبتة بمسامير.

أنواع تعتمد على الاستخدام:
مفاصل Pup الأنبوبية: مصممة خصيصًا لعمليات الأنابيب، وهي متوفرة بأطوال ودرجات مختلفة.

مفاصل Pup للتغليف: هذه أطوال أقصر من أنابيب التغليف المستخدمة للوضع الدقيق في آبار الآبار.

التوصيلات
وصلات API Ferrule
أنابيب نفط بدون درزات مصنعة وفقًا لمواصفات API 5ct مع شعار API عالي الجودة. متوفرة بأقطار وأطوال وأوزان ودرجات اختيارية حسب الحاجة.

موصلات ملولبة
وصلات قصيرة بدون درزات مع وصلات عالية الجودة بدرجات API وسبائك خاصة. يتم تثبيت الأطراف عالية الجودة بواسطة الشركة المصنعة أو المرخص لها.

وصلات الأكمام
متوفرة بأي طول ووزن ودرجة حسب الحاجة.

وصلة Pup المثقوبة
متوفرة بمسافات حفر قياسية أو خاصة. تحتوي كل حلمة على أربعة صفوف من الثقوب مقاس 3/8 بوصة مثقوبة طوليًا على طول الأنبوب. نمط اختياري وحجم ثقب وطول حسب الحاجة.

تطبيقات وصلات Pup

تطبيقات وصلات Pup
الوظيفة الأساسية لوصلات Pup هي ضبط طول الأوتار الأنبوبية لتلبية متطلبات تشغيلية محددة. وهذا يجعلها مثالية لـ:
تعديلات الطول: عندما تكون هناك حاجة إلى أطوال دقيقة في خط الأنابيب، تعمل وصلات Pup كحلقة وصل.
تحسين سلسلة الحفر: فهي تسمح بضبط أوتار الحفر بدقة، مما يحسن كفاءة الحفر.
الصيانة والإصلاح: تسهل وصلات Pup استبدال الأقسام التالفة دون تغيير سلسلة الأنابيب بالكامل.

المقارنة مع الأنابيب
على الرغم من أن وصلات Pup والأنابيب تشترك في خصائص مماثلة، إلا أن الاختلاف الأساسي بينهما يكمن في طولها. وصلات Pup أقصر من أنابيب Range 1 مع الحفاظ على نفس اتصال الخيط. تضمن هذه الميزة التكامل السلس داخل السلسلة الأنبوبية.

مزايا استخدام وصلات Pup
يوفر استخدام وصلات Pup العديد من المزايا. وتشمل هذه المرونة في تصميم سلسلة الأنابيب، وتقليل الهدر، وتحسين الكفاءة التشغيلية. يمكن للمشغلين تجنب الحاجة إلى أنابيب ذات طول مخصص، مما يوفر الوقت والموارد.
