Articulación pup

Articulación pup

El conector pup es una manga corta o una manga de tarjeta para procesar los componentes de la manga de la tarjeta de producción y separar la manga de la tarjeta de longitud completa y la columna de la manga. Los conectores pup también se llaman conectores protectores, juntas y pup.

¿Qué es una junta de tubo?

Una junta de tubo es un componente pequeño pero esencial en la industria del petróleo y el gas. Si bien parece simple, cumple un papel crucial en la conexión de tuberías y garantiza la eficiencia de las operaciones de perforación o producción. En este artículo, exploraremos en detalle el propósito, los tipos y las aplicaciones de las juntas de tubo.
Comprensión del papel de una junta de tubo
Las juntas de tubo son tramos cortos de tubería de revestimiento y tubería, o tubería de perforación. Su función principal es ajustar la longitud total de una sarta de tuberías para cumplir con los requisitos operativos específicos. En los procesos de perforación y terminación de pozos, las longitudes precisas de las tuberías son fundamentales para garantizar operaciones fluidas. Sin juntas de tubo, lograr este nivel de precisión sería mucho más difícil.

Tipo

Conector de manga de tarjeta API

Fabricación de acuerdo con la especificación API 5ct, utilizando una combinación de letras API de alta calidad de tuberías de petróleo sin costura. Se pueden proporcionar diámetros, longitudes, pesos y grados opcionales según sea necesario.


Conector de manga de tarjeta de alta calidad

Las conexiones cortas sin fisuras con conexiones de alta calidad tienen calificaciones API y aleación especial. Los extremos de alta calidad están roscados por el fabricante o el titular de la licencia autorizada.


Junta de manguito

Cualquier longitud, peso y grado se puede proporcionar según sea necesario.


Articulación perforada pup
Se puede proporcionar una distancia de perforación estándar o especial. Hay cuatro filas por articulación ⅜  Agujeros de pulgada perforados longitudinalmente a lo largo del tubo. Patrón opcional, tamaño del agujero y longitud según sea necesario.

Tamaños y especificaciones de las uniones de tubos


Especificaciones y dimensiones
Las uniones de tubos están disponibles en longitudes estándar de 5, 10, 15 y 20 pies. Para necesidades especiales, se pueden fabricar longitudes personalizadas a pedido. Están diseñadas para soportar una resistencia mínima de fluencia de 110 000 PSI, lo que las hace adecuadas para condiciones de perforación exigentes.
Estas uniones suelen estar equipadas con conexiones API estándar o de alto rendimiento patentadas. Esto garantiza la compatibilidad con otros componentes de la columna de perforación, lo que mejora su adaptabilidad.

Diámetro exterior: 4 ½ pulgadas – 13 3/8 pulgadas

Longitudes típicas: 1, 2, 3, 4, 6, 8, 10, 12 pies

No
Item
Description


1
Size



Casing pup joint Outer Diameter :4-1/2~20 (in) 114.3~508mm
Tubing pup joint Outer Diameter:2-3/8~4-1/2(in) 60.3~114.3mm
Casing pipe Wall Thickness : 4.2~22mm
Tubing pipe Wall Thickness : 3.18 ~16 mm
2
Grade
J55、K55、N80-1、N80、L80-1、L80、P110
3
Casing pup joint thread
STC、LTC、BTC
4
Tubing pup joint thread
EUE、NUE
5
Length
2FT、4FT、6FT、8FT、10FT、12FT
6
Surface Treatment:
Coating
7
Standard
API Spec 5CT &5B
8
Application:
Pipe Cut into different length used for connect 2 joints of tubing or casing

SPECIFICATIONS

TUBING PUP JOINT

OD

GRADE

END TYPE

LENGTH(FT)

2 3/8"

J/K/L/N/P

NUE/EUE

2/3/4/5/6/8/10/12

2 7/8"

J/K/L/N/P

NUE/EUE

2/3/4/5/6/8/10/12

3 1/2"

J/K/L/N/P

NUE/EUE

2/3/4/5/6/8/10/12

4 1/2"

J/K/L/N/P

NUE/EUE

2/3/4/5/6/8/10/12

CASING PUP JOINT

OD

GRADE

END TYPE

4 1/2"

J/K/L/N/P

LTC/STC/BTC

5"

J/K/L/N/P

LTC/STC/BTC

5 1/2"

J/K/L/N/P

LTC/STC/BTC

6 5/8"

J/K/L/N/P

LTC/STC/BTC

7"

J/K/L/N/P

LTC/STC/BTC

7 5/8"

J/K/L/N/P

LTC/STC/BTC

7 3/4"

J/K/L/N/P

LTC/STC/BTC

8 5/8"

J/K/L/N/P

LTC/STC/BTC

9 5/8"

J/K/L/N/P

LTC/STC/BTC

10 3/4"

J/K/L/N/P

STC/BTC

11 3/4"

J/K/L/N/P

STC/BTC

13 3/8"

J/K/L/N/P

STC/BTC

Proceso de producción de juntas cortas


Los materiales principales de las secciones cortas de la carcasa de aceite son J55, K55, N80, L80, C90, T95 y P110. Proceso de laminado en caliente de tochos de tubo redondo → calentamiento → perforación → laminado oblicuo de tres rodillos, laminado continuo o extrusión → extracción del tubo → dimensionado (o reducción del diámetro) → enfriamiento → enderezamiento → prueba de presión de agua (o detección de fallas) → marcado → almacenamiento; estirado en frío (laminado) tubo de acero sin costura tubo redondo tocho → calentamiento → perforación → encabezado → recocido → decapado → aceitado (recubrimiento de cobre) → estirado en frío de múltiples pasadas (laminado en frío) → tubo tocho → tratamiento térmico → enderezamiento → prueba de presión de agua (detección de defectos) → marcado → almacenamiento.

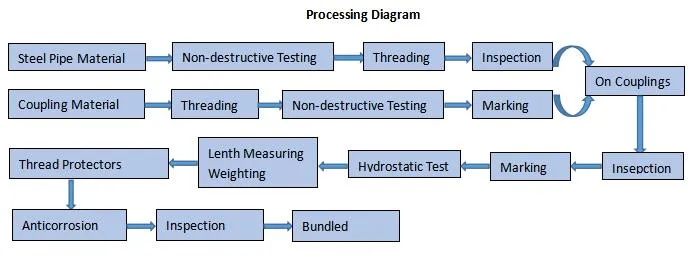

Pup Joint Processing Diagram

Qué tipos y métodos de conexión existen para las uniones de tubos?


Tipos de uniones de tubos
Las uniones de tubos se clasifican según sus tipos de conexión y aplicaciones. Esta clasificación ayuda a satisfacer diversas demandas operativas de manera eficaz.

Tipos de conexión:
Uniones de tubos roscados: se dividen en tipos de rosca externa de dos cabezales, rosca externa de un solo cabezal y rosca externa de cabeza plana.
Uniones de tubos con brida: este tipo se conecta a través de bridas y se utiliza a menudo en aplicaciones que requieren conexiones atornilladas.

Tipos basados en el uso:
Uniones de tubos: diseñadas específicamente para operaciones de tubos, están disponibles en varias longitudes y grados.
Uniones de tubos de revestimiento: son tramos más cortos de tubos de revestimiento que se utilizan para una colocación precisa en pozos.

Conexiones
Conectores de casquillo API
Tuberías de petróleo sin costura fabricadas según la especificación API 5ct con monograma API de calidad. Disponibles en diámetros, longitudes, pesos y grados opcionales según sea necesario.

Conectores roscados
Conexiones cortas sin costura con conexiones de alta calidad en grados API y aleaciones especiales. Los extremos de alta calidad son roscados por el fabricante o el licenciatario.

Conectores de manguito
Disponibles en cualquier longitud, peso y grado según se requiera.

Conectores de tubo perforados
Disponibles en distancias de perforación estándar o especiales. Cada boquilla tiene cuatro filas de orificios de 3/8 de pulgada perforados longitudinalmente a lo largo de la tubería. Patrón, tamaño de orificio y longitud opcionales según se requiera.

Aplicaciones de las uniones Pup


Aplicaciones de las uniones Pup
La función principal de las uniones Pup es ajustar la longitud de las tuberías para cumplir con los requisitos operativos específicos. Esto las hace ideales para:
Ajustes de longitud: cuando se necesitan longitudes precisas en una tubería, las uniones Pup sirven como enlace de conexión.
Optimización de la columna de perforación: permiten un ajuste fino de las columnas de perforación, mejorando la eficiencia de perforación.
Mantenimiento y reparación: las uniones Pup facilitan la sustitución de secciones dañadas sin alterar toda la columna de tuberías.

Comparación con la tubería
Aunque las uniones Pup y la tubería comparten características similares, su principal diferencia radica en su longitud. Las uniones Pup son más cortas que las tuberías de rango 1 y mantienen la misma conexión de rosca. Esta característica garantiza una integración perfecta dentro de la columna de tuberías.

Ventajas del uso de uniones Pup
El uso de uniones Pup ofrece varias ventajas. Estas incluyen flexibilidad en el diseño de la columna de tuberías, reducción de desperdicios y mayor eficiencia operativa. Los operadores pueden evitar la necesidad de tuberías de longitud personalizada, ahorrando tiempo y recursos.

Proveedores de juntas de tubo


Baowei-Steel ofrece juntas de tubo de alta calidad diseñadas para cumplir con las rigurosas demandas de la extracción de petróleo. Nuestras juntas de tubo se someten a pruebas hidrostáticas, pruebas de torsión e inspección electromagnética para garantizar la confiabilidad y durabilidad. Ya sea que se utilicen para tuberías de revestimiento o tuberías de producción, las juntas de tubo de Baowei-Steel previenen eficazmente los riesgos potenciales, evitando pérdidas costosas. Elegir BAOWI Steel significa asegurar su producción de petróleo con un soporte confiable, asegurando la seguridad y el éxito.
