سلس أنابيب الصلب

سلس أنابيب الصلب

أنابيب الصلب غير الملحومة هي في الأصل كتلة صلبة من الصلب أسطواني يسمى البليت . في حين لا تزال ساخنة ، مغزل ثقب فارغة من خلال المركز . الخطوة التالية هي المتداول وتمتد فارغة . الفراغات تدحرجت وتمتد بدقة حتى تصل إلى الطول ، القطر ، وسمك الجدار المحدد من قبل العملاء .

استفسار فوري

حجم

القطر الخارجي : 1 / 4 " 36 "
سمك الجدار : SCH : SCH10 ، SCH20 ، الأمراض المنقولة جنسيا ، SCH40 ، SCH60 ، XS ، SCH80 ، SCH100 ، SCH120 ، SCH160 ، XXS
طول : 3M-12M


نوع .

خط هيدروليكي
أنبوب المرجل
السائل الأنابيب
أنابيب النار
خط أنابيب
هيكل الأنابيب
الأنابيب الميكانيكية

ستاندرد

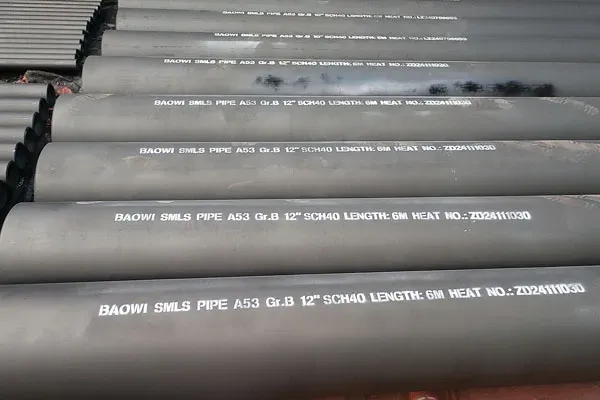

الجمعية الأمريكية A53 GR.B \\ " أسود تراجع الساخنة المجلفن أنابيب الصلب غير الملحومة "
سلس الكربون الصلب الجمعية الأمريكية a106
الجمعية الأمريكية sa179u سلس الباردة مسحوبة على البارد منخفض الكربون الصلب مبادل حراري أنبوب مكثف
الجمعية الأمريكية sa192 أنابيب الكربون الصلب غير الملحومة ارتفاع ضغط المرجل
الجمعية الأمريكية sa210 يو يو سلس أنابيب الكربون المرجل المحماة
الجمعية الأمريكية a213 سلس سبائك الصلب المرجل ، المحماة ، مبادل حراري أنبوب
الجمعية الأمريكية a333 gr.6  ملحومة أنابيب الكربون وسبائك الصلب في درجة حرارة منخفضة .

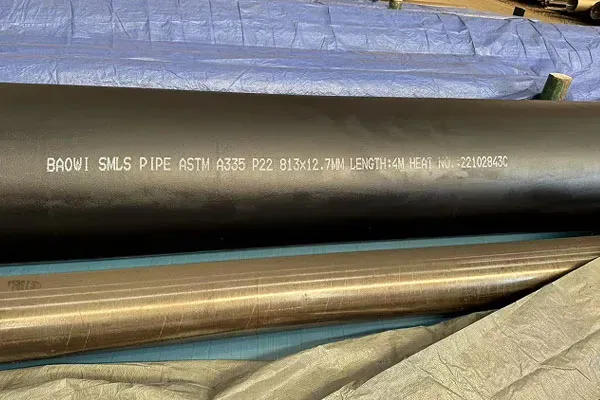

سلس أنابيب الصلب الفريت الجمعية الأمريكية a335 P9 ، P11 ، T22 ، T91
سبائك الصلب المطروقات الجمعية الأمريكية a336
الجمعية الأمريكية sa519440 / 4130 \\\\\\\\\\\
مواصفات المعهد 5ct j55 / k55 / N80 / l80 / p110 / k55 / أنابيب الصلب غير الملحومة
مواصفات المعهد 5L PSL1 / PSL2 غرام . ب ، x42 / 46 / 52 / 56 / 65 / 70 أنابيب الصلب غير الملحومة
أنابيب الصلب غير الملحومة الدين 17175
dn2391 مسحوبة على البارد أنابيب الصلب غير الملحومة
سلس أنابيب الصلب الدائرية غير أشابة الدين 1629


تسامح الأنابيب الفولاذية غير الملحومة


تسامح القطر الخارجي
بالنسبة للأنابيب القياسية، باستثناء ما هو منصوص عليه بالنسبة للأنابيب ذات الجدار الرقيق، يجب أن تكون تسامحات القطر وفقًا للجدول التالي:

بالنسبة للأنابيب التي يزيد قطرها عن 10 بوصات كأنابيب ذات تسامح قطر خارجي خاص، يجب أن يختلف القطر الخارجي في حدود +1% /-1%.

NPS/ DN/ OD Permissible Variations in Outside Diameter
Over Under
in. mm in. mm
NPS 1/8 to 1½, incl
DN 6 to 40
OD 10.3 to 48.3, mm 		1/64 0.4 1/64 0.4
Over 1½ to 4, incl
DN 40 to 100
OD 48.3 to 114.3, mm 		1/32 0.8 1/32 0.8
Over 4 to 8, incl
DN 100 to 200
OD 114.3 to 219.1, mm 		1/16 1.6 1/32 0.8
Over 8 to 18, incl
DN 200 to 450
OD 219.1 to 457, mm 		3/32 2.4 1/32 0.8
Over 18 to 26, incl
DN 450 to 650
OD 457 to 660, mm 		1/8 3.2 1/32 0.8
تسامح السُمك

يجب أن يكون سماكة الجدار عند أي نقطة ضمن جدول التسامح أدناه.
NPS/ DN/ OD Tolerance, % from Nominal
Over Under
NPS 1/8 to 2½, incl, all t/D ratios
DN 6 to 65
OD 10.3 to 73.0, mm 		20.0 12.5
NPS 3 to 18, incl, t/D up to 5%
DN 80 to 450
OD 88.9 to 457, mm 		22.5 12.5
NPS 3 to 18, incl, t/D ＞ 5%
DN 80 to 450
OD 88.9 to 457, mm 		15.0 12.5
NPS 20 and larger, incl, welded, all t/D ratios
DN 500
OD 508 		17.5 12.5
NPS 20 and larger, incl, seamless, t/D up to 5%
DN 500
OD 508 		22.5 12.5
NPS 20 and larger, incl, seamless, t/D ＞ 5%
DN 500
OD 508 		15.0 12.5
التسامح مع الطول

بالنسبة للأنابيب الملحومة وغير الملحومة، إذا تم طلب أطوال قطع محددة، فيجب أن يختلف الطول في حدود -0 مم / +6 مم.

التسامح مع الوزن
بالنسبة للأنابيب NPS 12 (DN300, 323.8 مم) وما دون، يجب أن يختلف الوزن في حدود -3.5% / +10%.
بالنسبة للأنابيب التي يزيد قطرها عن NPS 12 (DN300, 323.8 مم)، يجب أن يختلف الوزن في حدود -5% / +10%.
يمكن وزن الأنابيب التي يبلغ قطرها NPS 4 (DN100, 114.3 مم) وأصغر في دفعات مناسبة؛ ويجب وزن الأنابيب ذات الأحجام الأكبر من NPS 4 بشكل منفصل.

حالة تسليم الأنابيب الفولاذية غير الملحومة


تنقسم إلى الدرفلة الساخنة، والسحب البارد (الدرفلة)، وكذلك المعالجة الحرارية، مثل التطبيع، والتبريد، والتلطيف، والحل الصلب، والتلدين.

الخصائص الميكانيكية لأنابيب الفولاذ غير الملحومة

Speci -cation Grade Chemical Composition [%] Mechanical Properties
C Mn P S Si Cr Mo Cu Ni V Yield STrength Tensile STrength % Elongation (G.L. 50 mm WT 8 mm) e (min.)
Min Max. Min Max. Max. Max. Min. Max Min. Max Min. Max Max Max Max MPa((min.) MPa(min.)
ASTM A - 0.25 - 0.95 0.05 0.045 - - - 0.4 - 0.15 0.40 for S 0.4 0.08 205 330 e=625000 A02/U09
A-53 B - 0.3 - 1.2 0.05 0.045 - - - 0.4 - 0.15 0.40 for S 0.4 0.08 240 415
ASTM
A-106
 A - 0.25 0.27 0.93 0.035 0.035 0.1 - - 0.4 - 0.15 0.4 0.4 0.08 205 330 35L / 25T
B - 0.3 0.29 1.06 0.035 0.035 0.1 - - 0.4 - 0.15 0.4 - 0.08 240 415 30L / 16.5T
c - 0.35 0.29 1.06 0.035 0.035 0.1 - - 0.4 - 0.15 0.4 0.08 275 485 30L / 16.5T
API 5L A - 0.22 - 0.9 0.03 0.03 - - - - - - - - - 207 331 -
B - 0.28 - 1.2 0.03 0.03 - - - - - - - - - 241 414 -
X42 - 0.28 - 1.3 0.03 0.03 - - - - - - - - - 290 414 -
X46 - 0.28 - 1.4 0.03 0.03 - - - - - - - - - 317 434 -
X52 - 0.28 - 1.4 0.03 0.03 - - - - - - - - - 359 455 -
X56 - 0.28 - 1.4 0.03 0.03 - - - - - - - - - 386 490 -
X60 - 0.28 - 1.4 0.03 0.03 - - - - - - - - - 448 517 -
X65 - 0.28 - 1.4 0.03 0.03 - - - - - - - - - 448 531 -
X70 - 0.28 - 1.4 0.03 0.03 - - - - - - - - - 483 565 -
API 5L PSL2 BR - 0.24 - 1.2 0.025 0.015 - 0.4 - - - - - - - 241 414 -
X42R - 0.24 - 1.2 0.025 0.015 - 0.4 - - - - - - - 290 414 -
BN - 0.24 - 1.2 0.025 0.015 - - - - - - - - - 317 434 -
X42N - 0.24 - 1.4 0.025 0.015 - 0.4 - - - - - - - 359 455 -
X46N - 0.24 - 1.4 0.025 0.015 - 0.4 - - - - - - - 386 490 -
X52N - 0.24 - 1.4 0.025 0.015 - 0.45 - - - - - - - 448 517 -
X56N - 0.24 - 1.4 0.025 0.015 - 0.45 - - - - - - - 448 531 -
X60N - 0.24 - 1.4 0.025 0.015 - 0.45 - - - - - - - 483 565 -
BQ - 0.18 - 1.4 0.025 0.015 - 0.45 - - - - - - - 241 414 -
X42Q - 0.18 - 1.4 0.025 0.015 - 0.45 - - - - - - - 290 414 -
X46Q - 0.18 - ` 0.025 0.015 - 0.45 - - - - - - - 317 434 -
X52Q - 0.18 - 1.5 0.025 0.015 - 0.45 - - - - - - - 359 455 -
X56Q - 0.18 - 1.5 0.025 0.015 - 0.45 - - - - - - - 386 490 -
X60Q - 0.18 - 1.7 0.025 0.015 - 0.45 - - - - - - - 414 517 -
X65Q - 0.18 - 1.7 0.025 0.015 - 0.45 - - - - - - - 448 531 -
X70Q - 0.18 - 1.8 0.025 0.015 - 0.45 - - - - - - - 483 565 -
X80Q - 0.18 - 1.9 0.025 0.015 - 0.45 - - - - - - - 552 621 -
ASTM 1 - 0.3 0.4 1.06 0.025 0.025 - - - - - - - - - 205 380 35
A333 & A 334 6 - 0.3 0.29 1.06 0.025 0.025 0.1 - - - - - - - - 240 415 30
EN 10305-1/ E 235 - 0.17 - 1.2 0.025 0.025 - 0.35 - - - - - - 0.02 235 340 25
EN10305-4 E 355 0.22 1.6 0.025 0.025 0.55 0.02 355 490 22
EN 10216-1 P195 TR1 - 0.13 - 0.7 0.025 0.02 - 0.35 - 0.3 - 0.08 0.3 0.3 - 195 320 27
P235 TR1 0.16 1.2 0.025 0.02 0.35 0.3 0.08 0.3 0.3 235 360 25
EN 10216-2 P235 GH - 0.16 - 1.2 0.025 0.02 - 0.35 - 0.3 - 0.08 0.3 0.3 0.02 - - -
DIN 2391 St - 45 - 0.17 0.4 - 0.025 0.025 - 0.35 - - - - - - - NBK : 215 / GBK : - NBK : 340 / GBK : 315 NBK : 470
St - 45 - 0.21 0.4 - 0.025 0.025 - 0.35 - - - - - - - NBK : 255 / GBK : - NBK : 440 / GBK : 390 NBK : 570
St - 52 - 0.22 - 1.6 0.025 0.025 - 0.55 - - - - - - - NBK : 355 / GBK : - NBK : 490 / GBK : 490 NBK : 630
ASTM SAE 1010 0.08 0.13 0.20 0.3 0.6 0.04 0.05 - - - - - - - - - - - -
A-519 SAE 1018 0.15 0.28 0.6 0.9 0.04 0.05 - - - - - - - - - - - -
SAE 1026 0.22 0.38 0.6 0.9 0.04 0.05 - - - - - - - - - - - -
SAE 1035 0.32 0.44 0.6 0.9 0.04 0.05 - - - - - - - - - - - -
SAE 1040 0.37 0.21 0.6 0.9 0.04 0.05 - - - - - - - - - - - -
SAE 1518 0.15 0.44 1.1 1.4 0.04 0.05 - - - - - - - - - - - -
SAE 1541 0.36 0.33 1.35 1.65 0.04 0.05 - - - - - - - - - - - -
SAE 4130 0.28 0.4 0.6 0.04 0.04 0.15 0.35 0.8 1.1 0.15 0.25 - - - - - -
ASTM A179 - 0.06 0.18 0.27 0.63 0.035 0.035 - - - - - - - - - 180 325 35
ASTM A192 - 0.06 0.18 0.27 0.63 0.035 0.035 - 0.25 - - - - - - - 180 325 35
ASTM A-1 - 0.27 - 0.93 0.035 0.035 0.1 - - - - - - - - 255 415 30
A 210 C - 0.35 0.29 1.06 0.035 0.035 0.1 - - - - - - - - 275 485 30
ASTM
A 213 		T-11 0.05 0.15 0.3 0.6 0.025 0.025 0.5 1 1 1.5 0.44 0.65 - - - 205 415 30
T-12 0.05 0.15 0.3 0.61 0.025 0.025 - 0.5 0.8 1.25 0.44 0.65 - - - 220 415 30
T-22 0.05 0.15 0.3 0.6 0.025 0.025 - 0.5 1.9 2.6 0.87 1.13 - - - 205 415 30
ASTM
A335
 P-11 0.05 0.15 0.3 0.6 0.025 0.025 0.5 1 1 1.5 0.44 0.65 - - - 205 415 30
P-12 0.05 0.15 0.3 0.61 0.025 0.025 - 0.5 0.8 1.25 0.44 0.65 - - - 220 415 30
P-22 0.05 0.15 0.3 0.6 0.025 0.025 - 0.5 1.9 2.6 0.87 1.13 - - - 205 415 30
BS 3059 Pt I 320 - 0.16 0.3 0.7 0.04 0.04 0.1 0.35 - - - - - - - 195 320 69,500
BS 3059 Pt II 622-490 0.08 0.15 0.4 0.7 0.03 0.03 - 0.5 2 2.5 0.9 1.2 - - - 275 490 93,000
DIN 1629 St- 37.0 - 0.17 - - 0.04 0.04 - - - - - - - - - WT 16mm = 235 / WT>16mm = 225 350 -
St - 52 - 0.22 - - 0.04 0.035 - - - - - - - - - WT 16mm = 355 / WT>16mm = 345 Long 21 / Trans 19
DIN 17175 St - 35.8 - 0.17 0.4 0.8 0.04 0.04 0.1 0.35 - - - - - - - WT 16mm = 235 / WT>16mm = 225 360 480
St - 45.8 - 0.21 0.4 1.2 0.04 0.04 0.1 0.35 - - - - - - - WT 16mm = 255 / WT>16mm = 245 410 530
IS:1239 Pt I - - - - - 0.05 0.05 - - - - - - - - - 320 -
IS:1161 YST-210 - 0.12 - 0.6 0.04 0.04 - - - - - - - - - 210 330 -
YST-240 - 0.16 - 1.2 0.04 0.04 - - - - - - - - - 240 410 -
YST-310 - 0.25 - 1.3 0.04 0.04 - - - - - - - - - 310 445
