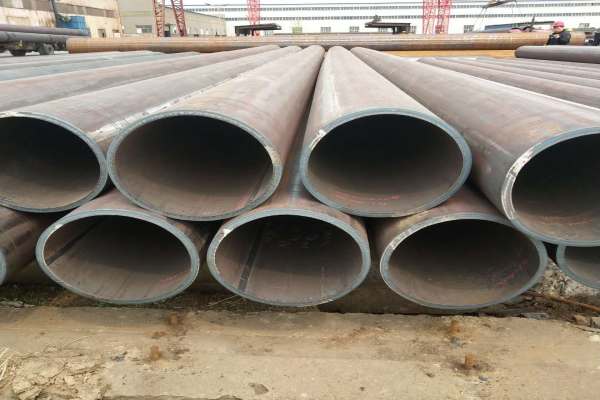

LSAW أنابيب الصلب ، أنابيب LSAW ، DSAW

مستقيم لحام القوس المغمور أنابيب الصلب

لحام القوس المغمور أنابيب الصلب ( LSAW ) هو تعبير عن المصطلحات التقنية . فائدة نموذج يستخدم لوحة متوسطة واحدة كمادة خام ، لوحة الصلب هو ضغط ( توالت ) في أنبوب فارغة في قالب أو تشكيل آلة . خط أنابيب لحام القوس المغمور و توسيع الإنتاج .

حجم

القطر الخارجي : فاي 406mm-1626mm ( 16 " 64 " )
سمك الجدار : 6.0-75mm ( 1 / 4 " 3 " )
طول : 3-12.5m

Specification of LSAW steel pipe

O.D.		W.T.							Length(m)
Inch	mm	Min.Yield Strength(Mpa)
Inch	mm	245(B)	290(X42)	360(X52)	415(X60)	450(X65)	485(X70)	555(X80)
16	406	6.0-14.0	6.0-13.0	6.0-12.0	6.0-11.0	6.0-10.5	6.0-10.0	6.0-9.0	6.0-12.3
18	457	6.0-15.0	6.0-14.0	6.0-13.0	6.0-12.0	6.0-11.5	6.0-11.0	6.0-10.0	6.0-12.3
20	508	6.0-16.0	6.0-15.0	6.0-14.0	6.0-13.0	6.0-12.5	6.0-12.0	6.0-11.0	6.0-12.3
22	559	6.0-17.0	6.0-16.0	6.0-15.0	6.0-14.0	6.0-13.5	6.0-13.0	6.0-12.0	6.0-12.3
24	610	6.0-18.0	6.0-17.0	6.0-16.0	6.0-15.0	6.0-14.5	6.0-14.0	6.0-13.0	6.0-12.3
26	660	6.0-19.0	6.0-18.0	6.0-17.0	6.0-16.0	6.0-15.0	6.0-15.0	6.0-14.0	6.0-12.3
28	711	6.0-20.0	6.0-19.0	6.0-18.0	6.0-17.0	6.0-16.5	6.0-16.0	6.0-15.0	6.0-12.3
30	762	7.0-21.0	7.0-20.0	7.0-19.0	7.0-18.0	7.0-17.5	7.0-17.0	7.0-16.0	6.0-12.3
32	813	7.0-22.0	7.0-21.0	7.0-20.0	7.0-19.0	7.0-18.5	7.0-18.0	7.0-17.0	6.0-12.3
34	864	7.0-23.0	7.0-22.0	7.0-21.0	7.0-20.0	7.0-19.5	7.0-19.0	7.0-18.0	6.0-12.3
36	914	8.0-24.0	8.0-23.0	8.0-22.0	8.0-21.0	8.0-20.5	8.0-20.0	8.0-19.0	6.0-12.3
38	965	8.0-25.0	8.0-24.0	8.0-23.0	8.0-22.0	8.0-21.5	8.0-21.0	8.0-20.0	6.0-12.3
40	1016	8.0-26.0	8.0-25.0	8.0-24.0	8.0-23.0	8.0-22.5	8.0-22.0	8.0-21.0	6.0-12.3
42	1067	8.0-26.0	8.0-25.0	8.0-24.0	8.0-23.0	8.0-22.5	8.0-22.0	8.0-21.0	6.0-12.3
44	1118	9.0-27.0	9.0-26.0	9.0-24.5	9.0-23.5	9.0-22.8	9.0-22.0	9.0-21.0	6.0-12.3
46	1168	9.0-27.0	9.0-26.0	9.0-24.0	9.0-23.5	9.0-22.8	9.0-22.0	9.0-21.0	6.0-12.3
48	1219	9.0-28.0	9.0-27.0	9.0-25.4	9.0-24.0	9.0-23.5	9.0-23.0	9.0-22.0	6.0-12.3
52	1321	9.0-28.0	9.0-27.0	9.0-25.4	9.0-24.2	9.0-23.5	9.0-23.0	9.0-22.0	6.0-12.3
56	1422	10.0-29.0	10.0-28.0	10.0-26.0	10.0-24.5	10.0-23.8	10.0-23.0	10.0-22.0	6.0-12.3
60	1524	10.0-29.0	10.0-28.0	10.0-26.0	10.0-24.5	10.0-23.8	10.0-23.0	10.0-22.0	6.0-12.3
64	1626	10.0-30.0	10.0-29.0	10.0-27.0	10.0-25.4	10.0-24.8	10.0-24.0	10.0-23.0	6.0-12.3
68	1727	10.0-30.0	10.0-29.0	10.0-27.0	10.0-25.4	10.0-24.8	10.0-24.0	10.0-23.0	6.0-12.3
72	1829	10.0-30.0	10.0-29.0	10.0-27.0	10.0-25.4	10.0-24.8	10.0-24.0	10.0-23.0	6.0-12.3

Size range by usage

Usage	O.D.(mm)	W.T.(mm)	Length(m)
Oil &gas pipeline	406-1524(16” – 60”)	6-40 (1/4” – 1.57”)	8-12.1
for Construction(Pipe Piles)	350-1600(14” – 63”)	6-60 (1/4” – 2.36”)	6-12
Roller pipe	1200-3800(47.24” – 150”)	12-120 (1/2”- 4.7”)	<=3.2
Addition to above specification, the pipes can be produced according to customer’s requirements

نوع .

uoe رأى أنبوب
القطر الخارجي : فاي 508mm-1118mm ( 20 " 44 " )
سمك الجدار : 6.0-25.4mm 1 / 4 " 1 "
معايير الجودة : API ، DNV ، ايزو ، إقلاع ، في ، الجمعية الأمريكية ، الدين ، بكالوريوس ، JIS ، غيغابايت ، وكالة الفضاء الكندية
الطول : 9-12.3m ( 30 ' 40 ' )
العلامة التجارية : API 5L A-X90 ، جيجابايت / t9711 l190-l625
JCOE مناشير
القطر الخارجي : فاي 406mm-1626mm ( 16 " 64 " )
سمك الجدار : 6.0-75mm ( 1 / 4 " 3 " )
معايير الجودة : API ، DNV ، ايزو ، إقلاع ، في ، الجمعية الأمريكية ، الدين ، بكالوريوس ، JIS ، غيغابايت ، وكالة الفضاء الكندية
الطول : 3-12.5m ( 10 ' 41 ' )
العلامة التجارية : API 5L A-X100 ، GB / t9711 l190-l690

أنواع أنابيب الفولاذ LSAW

أنابيب UOE SAWL

القطر الخارجي: Φ508mm- 1118mm (20"- 44")

سمك الجدار: 6.0-25.4mm 1/4"-1"

معايير الجودة: API، DNV، ISO، DEP، EN، ASTM، DIN، BS، JIS، GB، CSA

الطول: 9-12.3 م (30'- 40')

الدرجات: API 5L A-X90، GB/T9711 L190-L625

أنابيب JCOE SAWL

القطر الخارجي: Φ406mm- 1626mm (16" - 64")

سمك الجدار: 6.0- 75 مم (1/4" - 3 بوصات )

معايير الجودة: API، DNV، ISO، DEP، EN، ASTM، DIN، BS، JIS، GB، CSA

الطول: 3-12.5 متر ( 10'- 41' )

الدرجات: API 5L A-X100، GB/T9711 L190-L690

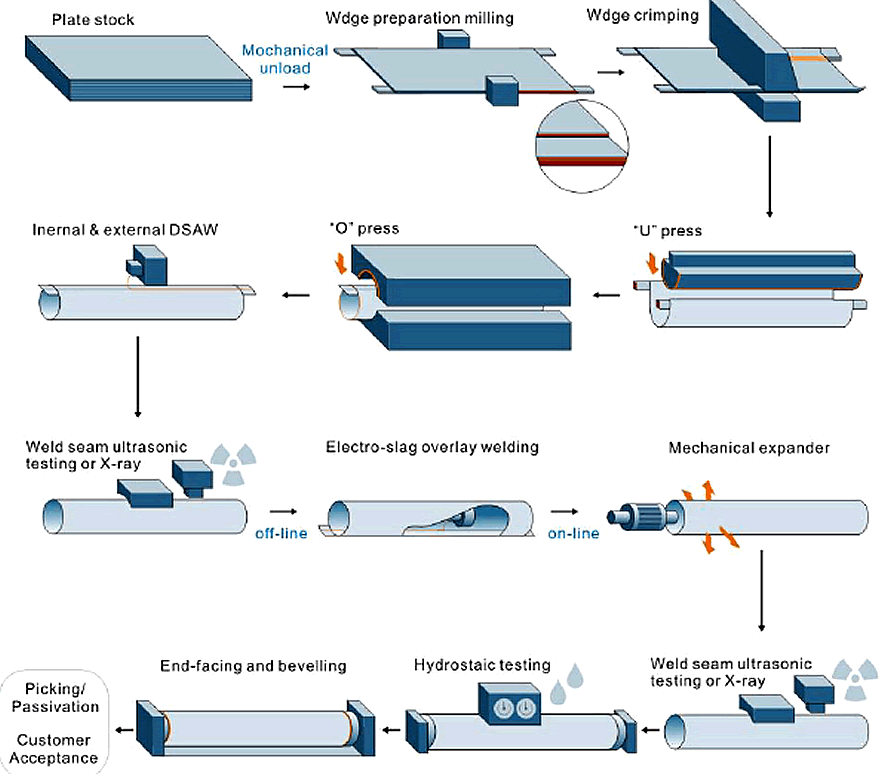

عملية تصنيع أنابيب الصلب LSAW

طريقة تشكيل أنابيب الصلب LSAW:
وفقًا لطرق التشكيل المختلفة، يمكن تقسيمها إلى:
- أنابيب الصلب UOE
بعد ثني حافة صفيحة فولاذية واحدة مسبقًا، تمر بعمليات مثل تشكيل U، وتشكيل O، واللحام الداخلي، واللحام الخارجي، والتمدد البارد الميكانيكي.
- أنابيب الصلب JCOE
وفقًا للحام المسبق والتشكيل والتمدد البارد بعد اللحام "JCOE".
- أنابيب الصلب HME

التشكيل وفقًا لطريقة لف المندريل "CCO"، والتمدد البارد بعد اللحام وغيرها من العمليات.

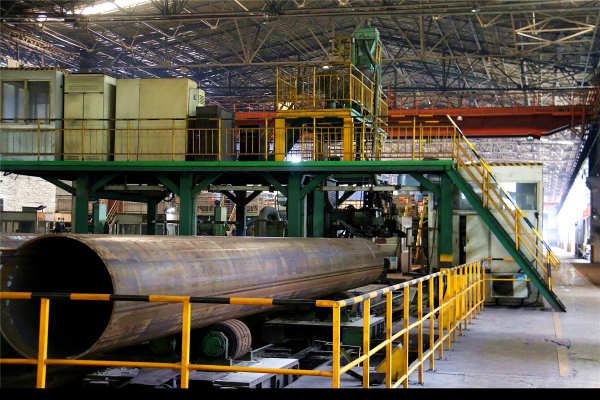

JCOE forming mode

التركيب الكيميائي والخواص الميكانيكية لأنابيب الفولاذ LSAW

Standard	Grade	Chemical Composition(max)%					Mechanical Properties(min)
Standard	Grade	C	Mn	Si	S	P	Yield Strength(Mpa)	Tensile Strength(Mpa)
GB/T700-2006	A	0.22	1.4	0.35	0.050	0.045	235	370
	B	0.2	1.4	0.35	0.045	0.045	235	370
	C	0.17	1.4	0.35	0.040	0.040	235	370
	D	0.17	1.4	0.35	0.035	0.035	235	370
GB/T1591-2009	A	0.2	1.7	0.5	0.035	0.035	345	470
	B	0.2	1.7	0.5	0.030	0.030	345	470
	C	0.2	1.7	0.5	0.030	0.030	345	470
BS EN10025	S235JR	0.17	1.4	-	0.035	0.035	235	360
	S275JR	0.21	1.5	-	0.035	0.035	275	410
	S355JR	0.24	1.6	-	0.035	0.035	355	470
DIN 17100	ST37-2	0.2	-	-	0.050	0.050	225	340
	ST44-2	0.21	-	-	0.050	0.050	265	410
	ST52-3	0.2	1.6	0.55	0.040	0.040	345	490
JIS G3101	SS400	-	-	-	0.050	0.050	235	400
JIS G3101	SS490	-	-	-	0.050	0.050	275	490
API 5L PSL1	A	0.22	0.9	-	0.03	0.03	210	335
	B	0.26	1.2	-	0.03	0.03	245	415
	X42	0.26	1.3	-	0.03	0.03	290	415
	X46	0.26	1.4	-	0.03	0.03	320	435
	X52	0.26	1.4	-	0.03	0.03	360	460
	X56	0.26	1.1	-	0.03	0.03	390	490
	X60	0.26	1.4	-	0.03	0.03	415	520
	X65	0.26	1.45	-	0.03	0.03	450	535
	X70	0.26	1.65	-	0.03	0.03	585	570

تطبيق أنابيب الصلب LSAW

تُستخدم منتجات الصلب LSAW على نطاق واسع في مجالات النفط والغاز الطبيعي والمواد الكيميائية والغاز في المدن والمياه والتدفئة وخطوط الأنابيب الأخرى للنقل على البر والبحر. بالإضافة إلى ذلك، تُستخدم أيضًا في العديد من الصناعات مثل الطاقة وبناء البنية التحتية والهندسة البحرية. يشمل نطاق تطبيق هذا النوع من الأنابيب الفولاذية مشاريع بناء مختلفة، مثل بناء الملاعب وبوابات إدارة حركة المرور على الطرق وبناء السفن ومشاريع الأكوام المدنية وأنظمة نقل السوائل، سواء كانت خطوط أنابيب طينية أو نقل النفط والغاز الطبيعي. تتوافق المنتجات بشكل صارم مع المعايير الفنية مثل GB/T9711 وAPI SPEC 5L وISO3183، ويمكن تخصيصها وفقًا للاحتياجات المحددة للعملاء.

LSAW Steel Pipe
