Clasificación de presión de tuberías de acero SCH 40 vs SCH 80

¿Sabes qué significa "schedule"?
En primer lugar, la palabra "schedule" se refiere al espesor de pared de una tubería, a veces denominado "sch". Es una forma de categorizar el espesor de pared de una tubería, desarrollada por el Instituto Nacional Americano de Estándares (ANSI). Cuanto mayor sea el número después del "schedule", mayor será el espesor de pared de la tubería y mayor será la presión que puede soportar.

Clasificación de Presión de Tubería "Schedule 40"
La clasificación de presión de tubería "Schedule 40" se refiere a la presión interna máxima que una tubería "Schedule 40" puede soportar de forma segura bajo condiciones específicas de temperatura y operación. Dado que "Schedule 40" representa un espesor de pared estándar, su capacidad de presión varía según el tamaño de la tubería, el tipo de material y las normas de diseño como ASTM, ASME o API.

¿En qué se diferencian las tuberías "Schedule 40" y "Schedule 80" en cuanto a la clasificación de presión?
La principal diferencia entre "Schedule 40" y "Schedule 80" radica en el espesor de pared: "Schedule 80" tiene una pared más gruesa que "Schedule 40", lo que le permite soportar mayores presiones y temperaturas, lo que resulta en una mayor resistencia. Sin embargo, también presenta un diámetro interior menor, menor caudal, mayor peso y un costo más elevado. El cédula 40, por otro lado, tiene un espesor de pared estándar y es adecuado para tuberías de agua de uso diario, condiciones generales de operación y sistemas de presión baja a media. En resumen: Cédula 40 = presión estándar; Cédula 80 = versión reforzada resistente a la presión. Todas las demás dimensiones (diámetro exterior) son iguales; la única diferencia radica en el espesor de pared y la capacidad de presión.

El número de cédula de la tubería no es dimensional y depende del tamaño nominal de la tubería, la presión interna de trabajo y el material utilizado para la pared de la tubería. La principal diferencia entre las tuberías cédula 40 y cédula 80 radica en el espesor de pared, el diámetro interior y su peso. La cédula 80 tendrá un mayor espesor de pared, un diámetro interior menor y un mayor peso que la tubería cédula 40 para un tamaño nominal de tubería determinado.

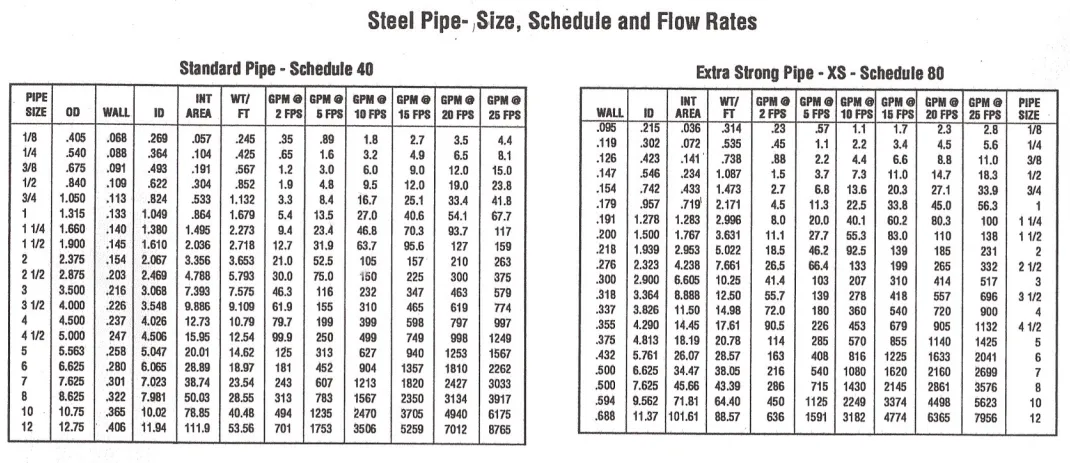

Clasificación de presión de las tuberías de acero SCH 40 vs. SCH 80

Nominal Pipe Size (NPS)	Outside Diameter (OD)	Schedule 40 Wall Thickness	Maximum Pressure (PSI)	Schedule 80 Wall Thickness	Maximum Pressure (PSI)
1/8"	0.405	0.068	810	0.095	1230
1/4	0.540	0.088	780	0.119	1130
3/8	0.675	0.091	620	0.126	920
1/2	0.840	0.109	600	0.147	850
3/4	1.050	0.113	480	0.154	690
1	1.315	0.133	450	0.179	630
1 1/4	1.660	0.140	370	0.191	520
1 1/2	1.900	0.145	330	0.200	470
2	2.375	0.154	280	0.218	400
2 1/2	2.875	0.203	300	0.276	420
3	3.500	0.216	260	0.300	370
3 1/2	4.000	0.226	240	0.318	350
4	4.500	0.237	220	0.337	320
5	5.563	0.258	190	0.375	290
6	6.625	0.280	180	0.432	280
8	8.625	0.322	160	0.500	250
10	10.750	0.365	140	0.593	230
12	12.750	0.406	130	0.687	230
14	14.000	0.437	130	0.750	220
16	16.000	0.500	130	0.843	220
18	18.000	0.562	130	0.937	220
20	20.000	0.593	120	1.031	220
24	24.000	0.687	120	1.218	210

Presión nominal
Dado que las tuberías Cédula 80 tienen paredes más gruesas, pueden soportar una mayor presión interna en comparación con las tuberías Cédula 40 del mismo tamaño.

Por ejemplo, una tubería de PVC Cédula 40 de 1 pulgada tiene una presión máxima de trabajo de aproximadamente 450 psi, mientras que una tubería de PVC Cédula 80 de 1 pulgada puede soportar aproximadamente 630 psi.

Al seleccionar una tubería, considere la presión de operación de su sistema. Para proyectos que requieren mayor presión, el PVC Cédula 80 es la mejor opción.
