¿Qué es una brida con cuello de soldadura ASME B16.5?

ASME B16.5 es una norma estadounidense aplicable a bridas y accesorios para tuberías, y goza de gran reconocimiento a nivel mundial. ASME B16.5 también es la norma estadounidense para la producción de bridas de cuello soldado de acero inoxidable y pertenece a las normas de la Sociedad Americana de Ingenieros Mecánicos (ASME) para tuberías y componentes de tuberías. Esta norma especifica los requisitos de dimensiones, materiales, presiones y temperaturas nominales de las bridas de cuello soldado utilizadas en sistemas de tuberías.

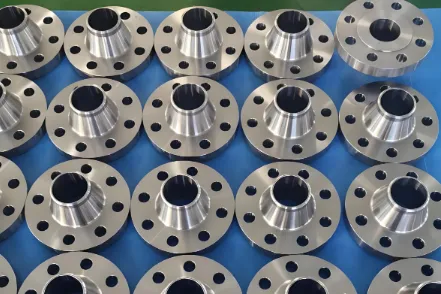

¿Qué es una brida de cuello soldado?
Una brida de cuello soldado es generalmente una brida con un cuello y una transición de tubería redonda, que se suelda a la tubería. Las bridas de cuello soldado se caracterizan por su resistencia a la deformación, buen sellado y un equilibrio entre rigidez y elasticidad. La unión soldada está alejada de la superficie de contacto, lo que evita la deformación de esta debido a la temperatura de soldadura, lo que las hace ampliamente utilizadas en la soldadura de tuberías. Las bridas con cuello soldado son generalmente adecuadas para tuberías con grandes fluctuaciones de presión o temperatura, así como para tuberías de alta, baja y alta temperatura. También son adecuadas para tuberías que transportan medios costosos, inflamables y explosivos.

El contenido principal de la norma ASME B16.5 incluye:
Presión nominal: La norma define las presiones nominales, indicadas por "Clase", como 150, 300, 400, 600, 900, 1500 y 2500. Estos números de clasificación no representan directamente la presión de trabajo, sino la presión nominal a una temperatura específica. Un número más alto indica una mayor presión que la brida puede soportar.

Diámetro nominal de la tubería: La norma abarca diámetros nominales de tubería desde NPS 1/2" hasta NPS 24". Tipos de bridas: Además de las bridas con cuello soldado, la norma B16.5 también abarca varios tipos, como bridas para soldadura a enchufe, bridas roscadas, bridas deslizantes, bridas ciegas y bridas sueltas.

Forma de la cara de sellado: La norma especifica diferentes formas de cara de sellado, como cara realzada, cara plana, cara macho y hembra, machihembrada y juntas anulares, para adaptarse a diferentes requisitos de sellado y condiciones de operación.

La importancia de la norma ASME B16.5 radica en que proporciona un lenguaje técnico unificado para el diseño, la fabricación, la adquisición y la instalación de bridas en todo el mundo, garantizando la intercambiabilidad y compatibilidad de productos de diferentes fabricantes y mejorando significativamente la seguridad y la eficiencia de los proyectos.

Cómo seleccionar correctamente las bridas de soldadura ASME B16.5
La selección correcta de las bridas de soldadura es crucial para garantizar la seguridad de los sistemas de tuberías. Los principales factores a considerar son:

1. Condiciones de diseño: En función de la presión y la temperatura de diseño del sistema de tuberías, consulte la tabla de clasificación de presión-temperatura de ASME B16.5 para determinar la clase de presión mínima requerida.

2. Características del fluido: Considere la corrosividad, toxicidad e inflamabilidad del fluido. Esto afecta directamente la selección de los materiales de las bridas (por ejemplo, acero al carbono, acero inoxidable, acero aleado, etc.).

3. Requisitos de sellado: Seleccione un tipo de superficie de sellado adecuado en función del riesgo de fuga del fluido. Para fluidos de alto riesgo, se suele utilizar una superficie de conexión de anillo con un excelente rendimiento de sellado.

4. Adaptación del tamaño: Asegúrese de que el diámetro nominal de la brida coincida con el diámetro exterior de la tubería conectada.
