Tipos de carcasas de pantalla

Los yacimientos de petróleo y gas son regiones ricas en recursos subterráneos de petróleo y gas natural. Para extraer eficientemente estos recursos, se emplean diversas técnicas y revestimientos de malla para el control de arena. Los revestimientos de malla para el control de arena, también conocidos como mallas de alambre en cuña, se utilizan en pozos de petróleo y gas para evitar la entrada de sedimentos e impurezas del fondo, proteger los equipos de fondo y mejorar la eficiencia de la extracción. El tubo de malla es un separador que separa la arena líquida en pozos de petróleo y gas, así como en pozos de agua. Su función principal es prevenir la acumulación de arena. Debido a las diferentes condiciones geológicas y capas de arena de los pozos petroleros durante la explotación petrolera, los grados de acero y los tipos de tuberías utilizados son diferentes (de ranura, perforadas, de alambre enrollado, de tipo puente, compuestas).

¿Qué tipos de tubos de malla existen?

1. Revestimientos Ranurados

Los revestimientos ranurados son tubos de acero con ranuras estrechas que permiten el flujo de fluidos y bloquean las partículas de arena de mayor tamaño. El diseño y la distribución de estas ranuras se pueden personalizar según las características del yacimiento. Los revestimientos ranurados son rentables y adecuados para formaciones con partículas de arena de tamaño mediano.

2. Revestimientos Perforados

Los revestimientos perforados, también conocidos como revestimientos perforados, son tubos de acero con orificios o perforaciones regularmente espaciados a lo largo de su longitud. Estas perforaciones permiten el flujo de fluidos e hidrocarburos, a la vez que bloquean la arena y las partículas de mayor tamaño. Los revestimientos perforados son un método rentable y de uso común para el control de la arena en pozos de petróleo y gas.

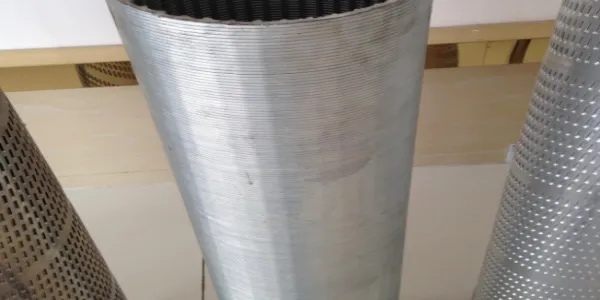

3. Mallas Revestidas con Alambre

Las mallas revestidas con alambre consisten en un tubo de base perforado envuelto con un alambre continuo, generalmente con una sección transversal en forma de V o trapezoidal. Este diseño proporciona una ranura continua con un ancho preciso, lo que ofrece una amplia área de entrada y un control eficiente de la arena. Las mallas con revestimiento de alambre son eficaces para controlar la arena fina y se utilizan a menudo en la terminación de mallas independientes o como revestimiento interior en mallas preempacadas.

4. Mallas de Ranura de Puente

Las mallas de ranura de puente presentan un diseño único de ranura tipo puente que bloquea eficazmente las partículas de arena a la vez que permite el flujo de fluidos. Esta estructura es particularmente ventajosa en formaciones donde los diseños tradicionales de ranura o perforación pueden no proporcionar un control adecuado de la arena.

5. Mallas Compuestas

Las mallas compuestas se construyen utilizando múltiples capas de medios filtrantes, que a menudo combinan las ventajas de diferentes tipos de mallas. Pueden incluir un tubo de base perforado, una capa con revestimiento de alambre y cubiertas protectoras adicionales. Este enfoque multicapa mejora la eficiencia de la filtración, la resistencia mecánica y la resistencia a la obstrucción, lo que hace que las mallas compuestas sean adecuadas para condiciones de pozo complejas y desafiantes. Componentes Clave de las Revestimientos de Malla

Los revestimientos de malla suelen estar compuestos por los siguientes elementos:

Tubería Base: Proporciona integridad estructural y soporta las presiones del fondo del pozo.

Medio Filtrante: La capa filtrante principal, que puede ser de alambre, malla o metal sinterizado, está diseñada para bloquear las partículas de arena y permitir el flujo del fluido.

Varillas o Costillas de Soporte: Ofrecen soporte mecánico adicional al medio filtrante, manteniendo su forma y evitando que se colapse bajo presión.

Revestimiento Protector: Capa exterior que protege el medio filtrante de daños mecánicos durante la instalación y el funcionamiento.

Ventajas de los Revestimientos de Malla

Control Mejorado de la Arena: Previene eficazmente la entrada de arena, protegiendo el equipo del fondo del pozo y manteniendo la productividad.

Eficiencia de Flujo Mejorada: Los diseños optimizados garantizan una resistencia mínima al flujo, lo que facilita la extracción eficiente de hidrocarburos.

Durabilidad: Fabricadas con materiales resistentes a la corrosión, las revestimientos de malla están diseñadas para soportar entornos hostiles en el fondo del pozo, prolongando su vida útil.

Seleccionar el tipo adecuado de entubado de criba es crucial para el éxito de las operaciones de extracción de petróleo y gas. Al comprender las características específicas de la formación y las demandas operativas, los ingenieros pueden elegir un diseño de criba que garantice un control óptimo de la arena, mejore la eficiencia de la producción y prolongue la vida útil del pozo.

Futuros Desarrollos

A medida que las tecnologías de extracción de petróleo y gas continúan evolucionando, los entubados de criba para el control de la arena y sus procesos asociados también experimentan una innovación constante. En el futuro, los entubados de criba podrían utilizarse tan ampliamente como las tuberías de acero sin costura y otras tuberías de acero soldadas. Con la introducción de nuevos materiales y tecnologías, se espera que el rendimiento de los entubados de criba para el control de la arena mejore significativamente, ampliando aún más su ámbito de aplicación. Por ejemplo, el uso de nanomateriales y materiales inteligentes podría mejorar considerablemente la resistencia al desgaste y las capacidades de monitoreo inteligente de los entubados de criba, haciéndolos más adaptables a entornos de fondo de pozo complejos y variables.
