حقول النفط والغاز هي مناطق غنية بموارد النفط والغاز الطبيعي الجوفية. ولاستخراج هذه الموارد بكفاءة، تُستخدم أغلفة وتقنيات متنوعة لشبكات التحكم بالرمال. تُستخدم شبكات التحكم بالرمال، المعروفة أيضًا باسم شبكات الأسلاك الإسفينية، في آبار النفط والغاز لمنع دخول الرواسب والشوائب السفلية إلى جوف البئر، وحماية معدات قاع البئر، وتعزيز كفاءة الاستخراج. أنبوب الشبكة هو فاصل يُستخدم لفصل الرمل السائل في آبار النفط والغاز أو آبار المياه. وتتمثل وظيفته الرئيسية في منع تراكم الرمل. ونظرًا لاختلاف الظروف الجيولوجية وطبقات الرمل في آبار النفط أثناء استخراج النفط، تختلف أنواع وأنواع الأنابيب الفولاذية المستخدمة (أنابيب مشقوقة، وأنابيب محفورة، وأنابيب ملفوفة بالأسلاك، وأنابيب جسرية، وأنابيب مركبة).
ما أنواع أنابيب الغربلة المتوفرة؟
1. البطانات المشقوقة
البطانات المشقوقة هي أنابيب فولاذية ذات فتحات ضيقة محفورة فيها، مما يسمح بتدفق السوائل مع منع دخول جزيئات الرمل الكبيرة. يمكن تخصيص تصميم وتوزيع هذه الفتحات بناءً على خصائص المكمن. تُعد البطانات المشقوقة فعالة من حيث التكلفة ومناسبة للتكوينات ذات جزيئات الرمل متوسطة الحجم.
2. الأغلفة المثقبة
الأغلفة المثقبة، والمعروفة أيضًا بالبطانات المثقبة، هي أنابيب فولاذية ذات ثقوب أو ثقوب متباعدة بانتظام على طولها. تسمح هذه الثقوب بتدفق السوائل والهيدروكربونات من خلالها مع منع دخول الرمل والجزيئات الكبيرة. تُعد الأغلفة المثقبة طريقة فعالة من حيث التكلفة وشائعة الاستخدام للتحكم في الرمال في آبار النفط والغاز.

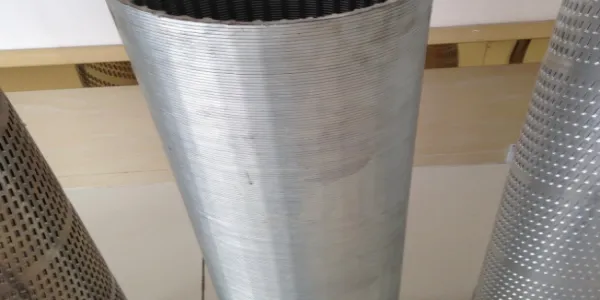

3. الشاشات المغلفة بالأسلاك
تتكون الشاشات المغلفة بالأسلاك من أنبوب قاعدة مثقب ملفوف بسلك متصل، عادةً في مقطع عرضي على شكل حرف V أو شبه منحرف. يوفر هذا التصميم فتحة متصلة بعرض دقيق، مما يوفر مساحة تدفق كبيرة وتحكمًا فعالًا في الرمال. تُعد الغرابيل المغلفة بالأسلاك فعالة في التحكم في الرمال الناعمة، وغالبًا ما تُستخدم في عمليات إكمال الغرابيل المستقلة أو كبطانة داخلية في الغرابيل المعبأة مسبقًا.
4. غرابيل الفتحات الجسرية
تتميز غرابيل الفتحات الجسرية بتصميم فريد يشبه الجسر، يحجب جزيئات الرمل بفعالية مع السماح بتدفق السوائل. يُعد هذا الهيكل مفيدًا بشكل خاص في التكوينات التي قد لا توفر فيها تصميمات الفتحات أو الثقوب التقليدية تحكمًا كافيًا في الرمال.
5. الغرابيل المركبة
تُصنع الغرابيل المركبة باستخدام طبقات متعددة من وسائط الترشيح، وغالبًا ما تجمع بين مزايا أنواع الغرابيل المختلفة. قد تشمل أنبوبًا أساسيًا مثقبًا، وطبقة مغلفة بالأسلاك، وأغطية واقية إضافية. يعزز هذا النهج متعدد الطبقات كفاءة الترشيح، والقوة الميكانيكية، ومقاومة الانسداد، مما يجعل الغرابيل المركبة مناسبة لظروف الآبار المعقدة والصعبة.
المكونات الرئيسية لأغلفة الشاشات
أنبوب القاعدة: يوفر سلامة هيكلية ويتحمل ضغوط قاع البئر.
وسائط الترشيح: طبقة الترشيح الأساسية، والتي قد تكون لفائف سلكية أو شبكية أو معدنًا مُلبَّدًا، مصممة لمنع جزيئات الرمل مع السماح بتدفق السوائل.
قضبان الدعم أو الأضلاع: توفر دعمًا ميكانيكيًا إضافيًا لوسائط الترشيح، مما يحافظ على شكلها ويمنع انهيارها تحت الضغط.
الغطاء الواقي: طبقة خارجية تحمي وسائط الترشيح من التلف الميكانيكي أثناء التركيب والتشغيل.
مزايا أغلفة الشاشات
تحكم مُحسَّن في الرمال: يمنع دخول الرمال بفعالية، ويحمي معدات قاع البئر، ويحافظ على إنتاجية البئر.
كفاءة تدفق مُحسَّنة: تضمن التصميمات المُحسَّنة أدنى مقاومة للتدفق، مما يُسهِّل استخراج الهيدروكربون بكفاءة.
المتانة: صُممت أغلفة الشاشات، المصنوعة من مواد مقاومة للتآكل، لتحمل البيئات القاسية في قاع البئر، مما يُطيل عمرها التشغيلي.
يُعد اختيار النوع المناسب من أغلفة الشاشات أمرًا بالغ الأهمية لنجاح عمليات استخراج النفط والغاز. فمن خلال فهم خصائص التكوين المحددة ومتطلبات التشغيل، يمكن للمهندسين اختيار تصميم شاشة يضمن التحكم الأمثل في الرمال، ويعزز كفاءة الإنتاج، ويطيل عمر خدمة البئر.
اتجاهات التطوير المستقبلية
مع استمرار تطور تقنيات استخراج النفط والغاز، تشهد أغلفة شاشات التحكم في الرمال والعمليات المرتبطة بها ابتكارًا مستمرًا. في المستقبل، قد تُستخدم أغلفة الشاشات على نطاق واسع مثل أنابيب الصلب غير الملحومة وغيرها من أنابيب الصلب الملحومة. ومع إدخال مواد وتقنيات جديدة، من المتوقع أن يتحسن أداء أغلفة شاشات التحكم في الرمال بشكل كبير، مما يوسع نطاق تطبيقاتها بشكل أكبر. على سبيل المثال، يمكن أن يعزز استخدام المواد النانوية والمواد الذكية بشكل كبير من مقاومة التآكل وقدرات المراقبة الذكية لأغلفة الشاشات، مما يجعلها أكثر قدرة على التكيف مع بيئات قاع الآبار المعقدة والمتغيرة.
