La tubería de perforación de petróleo es una herramienta indispensable en el proceso de perforación de petróleo y gas. Su función principal es transportar la broca y transmitir energía para garantizar el buen progreso de las operaciones de perforación. Durante las operaciones de perforación, las tuberías de perforación petrolera deben resistir el complejo entorno de presión subterráneo, como la presión de la formación, la fuerza del fluido de perforación y el torque y la fuerza de impacto generados durante el proceso de perforación. Por lo tanto, la capacidad de carga de la tubería de perforación, especialmente la capacidad de resistencia a la presión, está directamente relacionada con la eficiencia y seguridad de las operaciones de perforación.
1. Entorno de trabajo y presión de la tubería de perforación petrolera.
Durante el proceso de perforación, las tuberías de perforación petrolera no solo tienen que soportar la presión del fluido de perforación, sino que también enfrentan condiciones de trabajo complejas como alta temperatura y alta presión en la formación, fuerza cortante en el fondo del pozo y torque del equipo. Estas presiones se pueden dividir en dos categorías: presiones externas y presiones internas. La presión externa incluye la presión de la formación y la presión del fluido de perforación en la superficie exterior de la tubería de perforación, mientras que la presión interna proviene principalmente de la presión del fluido de perforación en el pozo y el torque transmitido por el equipo.
Además, en la perforación de pozos profundos y ultraprofundos, a medida que aumenta la profundidad del pozo, el peso muerto de la tubería de perforación también se convierte en un factor que debe tenerse en cuenta. Especialmente en pozos verticales profundos, la presión en el extremo inferior de la tubería de perforación es mucho mayor que en el extremo superior, lo que hace que el extremo inferior de la tubería de perforación se doble o rompa fácilmente. Por lo tanto, los tubos de perforación petrolera no sólo necesitan tener suficiente resistencia para soportar estas presiones, sino también mantener una buena tenacidad y vida útil ante la fatiga en diversos entornos complejos.
2. Capacidad de carga de presión de la tubería de perforación petrolera
La capacidad de soportar presión de la tubería de perforación petrolera está estrechamente relacionada con los siguientes factores clave:
Material
El material de la tubería de perforación es generalmente acero aleado de alta resistencia, y su resistencia y tenacidad se mejoran aún más mediante un proceso de tratamiento térmico. Los materiales comúnmente utilizados incluyen grados de acero como G105 y S135. Estos materiales tienen alta resistencia a la tracción y límite elástico y pueden mantener la estabilidad en entornos de alta presión. Los materiales de tubería de perforación de alta calidad no solo tienen una buena capacidad de carga, sino que también pueden resistir la corrosión y ambientes de alta temperatura.
diámetro y espesor de pared
El diámetro exterior y el espesor de la pared de la tubería de perforación son factores importantes que determinan su capacidad de soportar presión. Generalmente, cuanto mayor sea el diámetro y el espesor de la pared de la tubería de perforación, mayor será su capacidad de carga. Por ejemplo, una tubería de perforación de 3,5 pulgadas de diámetro puede soportar mucha más presión y torsión que una tubería de perforación con un diámetro más pequeño.

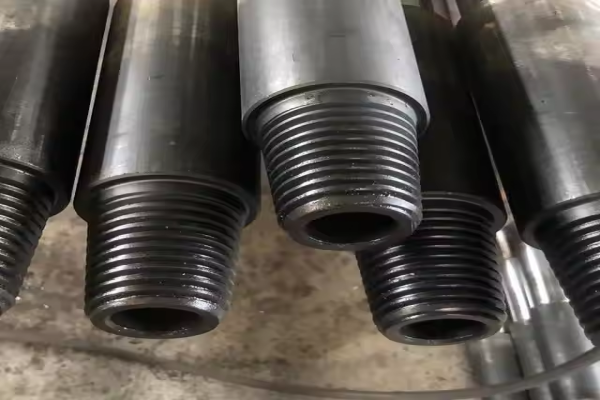

Conexión roscada
La capacidad de soportar presión de la tubería de perforación también está estrechamente relacionada con el tipo de rosca en su conexión. La calidad y resistencia de la conexión roscada determina si la tubería de perforación puede permanecer estable en un ambiente de alta presión. Los estándares de rosca API comúnmente utilizados actualmente, como NC50, tienen buenas propiedades de tracción y resistencia al desgaste, y pueden garantizar la estabilidad de las conexiones de las tuberías de perforación bajo alta presión.
3. Capacidad de carga de la tubería de perforación según las normas API
La producción y el uso de tubos de perforación en la industria petrolera deben cumplir con las normas API (Instituto Americano del Petróleo), que estipulan estrictamente la capacidad de carga de tubos de perforación de diferentes tipos y especificaciones. Según los estándares API, la capacidad de carga de las tuberías de perforación suele ser aproximadamente del 60 al 75 % de su carga máxima de falla. Este margen de seguridad puede garantizar la estabilidad y seguridad de las tuberías de perforación en el uso real.
Tomando como ejemplo la tubería de perforación de grado G105 en el estándar API, su rango de resistencia a la tracción suele ser de alrededor de 105 000 psi (aproximadamente 724 MPa), mientras que la resistencia a la tracción de la tubería de perforación de grado S135 puede alcanzar 135 000 psi (aproximadamente 931 MPa). Con el soporte de estos materiales de alta resistencia, los tubos de perforación petrolera pueden soportar una fuerza de tracción estática de aproximadamente 450.000 libras y pueden operar de manera estable en un entorno de trabajo con presiones de hasta 7.500 psi.
4. Otros factores que afectan la resistencia a la presión de las tuberías de perforación.
Además del material y las dimensiones geométricas de la tubería de perforación, otros factores que afectan la capacidad de soporte de presión de la tubería de perforación incluyen:
Profundidad de perforación
A medida que aumenta la profundidad de perforación, la presión sobre la tubería de perforación aumenta gradualmente. En las operaciones de perforación de pozos profundos y ultraprofundos, la capacidad de carga del extremo inferior de la tubería de perforación debe ser mayor que en las operaciones de pozos convencionales, por lo que es necesario seleccionar tuberías de perforación de mayor resistencia.
Densidad del fluido de perforación
La densidad del fluido de perforación afecta directamente la presión externa que soporta la tubería de perforación. Cuanto mayor es la densidad, mayor es la presión generada por el fluido de perforación, por lo que en condiciones de fluido de perforación de alta densidad, la tubería de perforación debe tener una mayor resistencia a la compresión.
Torque del equipo de perforación
El par transmitido por el equipo de perforación a la tubería de perforación también es un factor importante que afecta su capacidad de carga. La tubería de perforación debe permanecer estable bajo los múltiples efectos del torque, la tensión y la presión, por lo que la potencia y el torque del equipo de perforación deben coincidir con la capacidad de carga de la tubería de perforación.
5. Normas de prueba para tubos de perforación petrolera
Para garantizar la seguridad y confiabilidad de los tubos de perforación en ambientes de alta presión, la industria petrolera tiene estándares de prueba estrictos para la producción y el uso de tubos de perforación. Estas normas incluyen principalmente los siguientes aspectos:
prueba de tracción estática
Esta prueba se utiliza principalmente para probar la resistencia a la tracción, el límite elástico, el alargamiento de rotura y otros indicadores de la tubería de perforación para garantizar que tenga suficiente resistencia y ductilidad cuando se somete a tensión.
Prueba de resistencia al impacto
Se utiliza para evaluar la resistencia a la fractura de los tubos de perforación cuando se los somete a un impacto repentino, especialmente la calidad de las uniones soldadas. Esto es particularmente importante en la perforación de pozos profundos y en operaciones de alta presión.
Prueba de dureza
La dureza de la superficie de la tubería de perforación afecta directamente su resistencia al desgaste y a la corrosión, por lo que la detección de la dureza ayuda a juzgar la vida útil de la tubería de perforación.
Pruebas de precisión dimensional
Incluyendo la detección de la desviación del diámetro exterior, la desviación de longitud y la precisión geométrica de la junta de la tubería de perforación para garantizar su estabilidad e intercambiabilidad en el uso real.
Pruebas de composición química
Se utiliza para detectar la composición química de los materiales de las tuberías de perforación, especialmente el contenido de ferrita, cromo, molibdeno y otros elementos para garantizar su resistencia a la corrosión y a altas temperaturas.
6. Conclusión
La tubería de perforación petrolera desempeña un papel vital en ambientes corrosivos, de alta presión y temperatura. Su capacidad de soportar presión depende principalmente de factores como el material, el diámetro, el espesor de la pared, la conexión roscada, etc. También debe cumplir con los requisitos de estándares internacionales como API. A través de pruebas estrictas y un diseño razonable, los tubos de perforación petroleros modernos pueden mantener una alta resistencia y tenacidad mientras soportan una enorme presión, garantizando así la seguridad y eficiencia de las operaciones de perforación.
