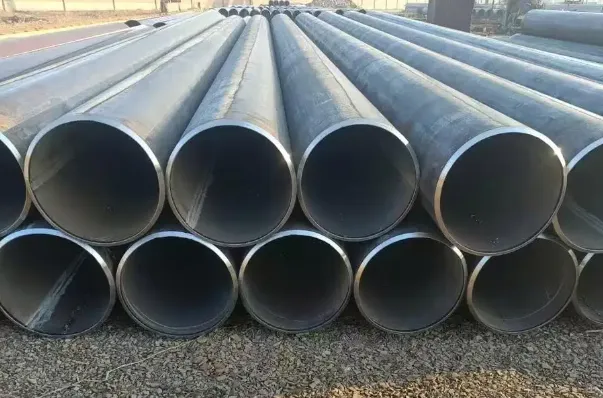

أنابيب API 5L X65 LSAW للنفط والغاز

يُعدّ أنبوب API 5L X65 LSAW من أكثر مواد الأنابيب استخدامًا في صناعة النفط والغاز. وهو مُصمّم لنقل الغاز والنفط والماء تحت ضغط عالٍ وفي ظروف بيئية قاسية. يجمع هذا الأنبوب بين القوة العالية والمتانة ومقاومة التآكل، مما يجعله خيارًا موثوقًا به للبنية التحتية للطاقة الحديثة.


ما هو أنبوب API 5L X65 LSAW؟


API 5L X65 هو نوع من الفولاذ الكربوني عالي القوة، يُستخدم عادةً في صناعة النفط والغاز لنقل الغاز الطبيعي والنفط الخام. يرمز LSAW إلى اللحام القوسي المغمور الطولي، وهي طريقة لتصنيع الأنابيب. أنبوب API 5L X65 LSAW هو نوع من الأنابيب مصنوع من فولاذ API 5L X65 باستخدام عملية اللحام LSAW.


ما هي مادة API 5L من الدرجة X65؟

API 5L X65 (L450) هو أنبوب فولاذي كربوني متوسط إلى عالي الجودة من API 5L، وقد سُمي بهذا الاسم نظرًا لقوة تحمله الدنيا البالغة 65,300 رطل/بوصة مربعة (450 ميجا باسكال). صُمم هذا الأنبوب الفولاذي عادةً لتحمل الضغوط الشديدة والبيئات القاسية، وهو مثالي لأنابيب النفط والغاز التي تتطلب متانة وموثوقية عاليتين. كما أن خصائصه الميكانيكية الممتازة ومقاومته للتآكل تجعله مثاليًا للاستخدام في الأنابيب تحت سطح البحر والبيئات الصناعية شديدة التآكل.

عملية تصنيع أنابيب API 5L X65 LSAW
تتضمن عملية تصنيع أنابيب LSAW عدة خطوات أساسية:
1. تشكيل الصفائح باستخدام طريقة UOE أو JCOE.
2. لحام القوس المغمور (SAW) داخل وخارج خط التماس.
3. المعالجة الحرارية لتخفيف الضغط الداخلي.
4. الاختبارات غير الإتلافية (NDT) مثل الفحص بالموجات فوق الصوتية والتصوير الشعاعي.
5. الاختبار الهيدروستاتيكي لضمان مقاومة الضغط.
6. الطلاء والتشطيب، وغالبًا ما يشمل ذلك طلاء 3LPE أو 3LPP أو طلاء إيبوكسي للحماية من التآكل.
7. تضمن هذه العملية المتقدمة استيفاء كل أنبوب لمتطلبات API 5L PSL1 وPSL2.

الخصائص الهيكلية لأنبوب API 5L X65 LSAW
(1) هندسة مقطعية جيدة: يتميز جدار الأنبوب بسمك رقيق، ومادة المقطع العرضي موزعة حول مركز الثقل، ونصف قطر دورانه كبير، وصلابته التوائية عالية. ونظرًا لكونه مكونًا معرضًا للضغط والانحناء والانحناء ثنائي الاتجاه، فإنه يتمتع بقدرة تحمل عالية. كما أن استواء ودقة أبعاد الأنابيب المنحنية على البارد أفضل من الأنابيب المدرفلة على الساخن.
(2) من حيث الأداء الهيدروديناميكي، تُعد المقاطع العرضية الدائرية للأنابيب هي الأفضل، مما يقلل بشكل كبير من تأثير الرياح وتدفق المياه. وتتشابه المقاطع العرضية المستطيلة للأنابيب مع المقاطع العرضية المفتوحة الأخرى في هذا الصدد.
(3) الأنابيب الفولاذية ذات مقاطع عرضية مغلقة؛ وبنفس متوسط السُمك ومساحة المقطع العرضي، تبلغ مساحة السطح المكشوف حوالي 50% إلى 60% من مساحة المقاطع العرضية المفتوحة، مما يُسهم في منع التآكل وتوفير مواد الطلاء.
(4) يُفضل اللحام المباشر لوصلاته العقدية. يمكن إجراؤه دون الحاجة إلى المرور عبر ألواح العقد أو أي موصلات أخرى، مما يوفر الجهد والمواد.
(5) مظهر أكثر جمالية، وخاصةً في عوارض الأنابيب المصنوعة من مكونات الأنابيب الفولاذية، والتي لا تحتوي على وصلات عقدية زائدة، وتتميز بطابع عصري قوي.
(6) عند الحاجة، يمكن أيضًا صب الخرسانة داخل الأنبوب لتشكيل مكونات مركبة.

أنابيب API 5L X65 LSAW للنفط والغاز

تُنتج الأنابيب الملحومة بالقوس المغمور (LSAW) ذات اللحام المستقيم باستخدام صفيحة واحدة متوسطة السُمك كمادة خام. تُضغط الصفيحة الفولاذية (تُدحرج) في قالب أو آلة تشكيل، ثم تُوسع قطرها باستخدام طريقة اللحام بالقوس المغمور ثنائي الجوانب. يوفر هذا الأنبوب مجموعة واسعة من مواصفات المنتج النهائي، ويتميز اللحام بمتانة ومرونة وتجانس وكثافة جيدة. كما يتميز بمزايا مثل القطر الكبير، والجدار السميك، ومقاومة الضغط العالي، ومقاومة التآكل القوية في درجات الحرارة المنخفضة. في بناء خطوط أنابيب النفط والغاز طويلة المدى عالية القوة والمتانة والجودة، تُستخدم غالبًا أنابيب ملحومة بقوس مغمور ذات أقطار كبيرة وجدران سميكة، ذات طبقات مستقيمة. ووفقًا لمعايير معهد البترول الأمريكي (API)، فإن الأنابيب الملحومة بقوس مغمور ذات طبقات مستقيمة هي النوع الوحيد المُحدد والمُناسب في خطوط أنابيب نقل النفط والغاز واسعة النطاق، عند المرور عبر مناطق من الفئتين 1 و2، مثل المناطق الباردة المرتفعة، وقيعان البحار، والمناطق الحضرية المكتظة بالسكان.

تلعب أنابيب API 5L X65 LSAW دورًا حيويًا في البنية التحتية للطاقة العالمية. تُستخدم في:

خطوط أنابيب نقل النفط الخام والغاز الطبيعي.

أنظمة خطوط الأنابيب البحرية والبرية.

مصافي النفط ومصانع البتروكيماويات.

خطوط التدفق والرافعات تحت سطح البحر.

التطبيقات الهيكلية في المشاريع البحرية والصناعية.

بفضل قوة الخضوع العالية ومتانتها، يُمكن لأنابيب X65 التعامل مع عمليات النقل لمسافات طويلة وعمليات الضغط العالي بأمان وكفاءة.
