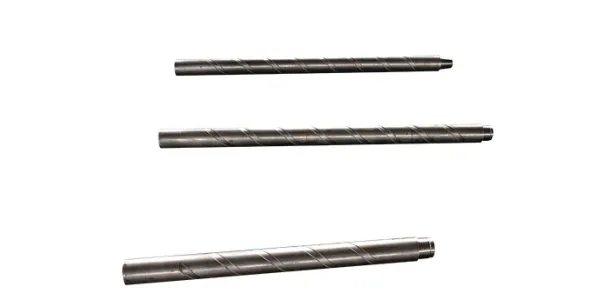

ما هي طوقات الحفر غير المغناطيسية؟

أطواق الحفر غير المغناطيسية هي أدوات منخفضة المغناطيسية، تُستخدم خصيصًا في حفر النفط ومشاريع الحفر الأخرى. وهي مصنوعة من فولاذ سبائكي منخفض الكربون وعالي المنغنيز. بفضل نسب التركيب الكيميائي الدقيقة وعمليات التكرير، وبعد المعالجة بالطرق، حققت أطواق الحفر غير المغناطيسية خصائص ميكانيكية ممتازة. تشمل خصائصها الفريدة نفاذية مغناطيسية منخفضة جيدة، وخصائص ميكانيكية عالية القوة، ومقاومة ممتازة للتشقق والتآكل بين الحبيبات، ومقاومة ممتازة للتآكل. عندما تكون شدة المجال المغناطيسي 1×10^5/4 TA/m، لا تتجاوز النفاذية المغناطيسية النسبية لأطواق الحفر غير المغناطيسية 1.010. بالإضافة إلى ذلك، لا يتجاوز تدرج شدة الحث المغناطيسي لأطواق الحفر غير المغناطيسية على طول الحفرة الداخلية عند أي مسافة 100 مم 0.05 μT. هذه الخصائص تمنح أطواق الحفر غير المغناطيسية مزايا كبيرة في مشاريع الحفر.

صُممت أطواق الحفر غير المغناطيسية لحل هذه المشكلة. فهي لا تتمتع بجميع الخصائص الميكانيكية لأطواق الحفر فحسب، بل تضمن نفاذيتها المغناطيسية المنخفضة أيضًا عدم تداخلها مع أجهزة القياس المغناطيسية أثناء الاستخدام. باستخدام أطواق الحفر غير المغناطيسية، يمكن ضمان قياس أجهزة القياس لمعلومات المجال المغناطيسي الأرضي الفعلية في بيئة قاع البئر، وبالتالي الحصول على بيانات دقيقة لمسار البئر. وهذا أمر بالغ الأهمية لتحسين دقة وسلامة عمليات الحفر.

عادةً ما تُصنع أطواق الحفر غير المغناطيسية من أنابيب فولاذية غير ملحومة. ويُستخدم هذا النوع من أطواق الحفر بشكل رئيسي في بيئات العمل التي تتطلب استبعاد المواد المغناطيسية، مثل صناعات الفضاء والطاقة النووية وغيرها. وعادةً ما تُصنع من أنابيب فولاذية غير ملحومة عالية الجودة لضمان مقاومتها الجيدة للتآكل والاهتراء مع الحفاظ على قوتها الهيكلية وثباتها.

خطوط المجال المغناطيسي الأرضي: خطوط المجال المغناطيسي الأرضي هي انعكاس المجال المغناطيسي للأرض في بيئة قاع البئر.

أداة قياس مغناطيسية: أداة تُستخدم لقياس مسار البئر، وتعتمد على تحريض المجال المغناطيسي الأرضي.

طوق الحفر الفولاذي: تتميز أطواق الحفر الفولاذية التقليدية بمغناطيسية قوية، مما قد يتداخل مع أدوات القياس.

خطوط المجال المغناطيسي المتداخلة: تتداخل خطوط المجال المغناطيسي الناتجة عن أطواق الحفر الفولاذية مع أدوات القياس المغناطيسية.

وصلة لقمة الحفر: الجزء الذي يربط لقمة الحفر بطوق الحفر.

طوق الحفر غير المغناطيسي: بعد استخدام طوق الحفر غير المغناطيسي، لن تؤثر خطوط المجال المغناطيسي المتداخلة فوقه وتحته على أداة القياس.

من خلال المبدأ المذكور أعلاه، يُهيئ طوق الحفر غير المغناطيسي بيئةً غير مغناطيسية لأجهزة القياس المغناطيسية، مما يضمن أن تكون البيانات التي تحصل عليها أجهزة القياس معلوماتٍ دقيقةً عن المجال المغناطيسي الأرضي. هذا لا يُحسّن دقة قياس مسار البئر فحسب، بل يُقلل أيضًا من المخاطر والتكاليف التي قد تُسببها أخطاء القياس أثناء عملية الحفر.

أمثلة تطبيقية لأطواق الحفر غير المغناطيسية

حفر النفط

في عملية حفر النفط، يُعدّ القياس الدقيق لمسار البئر ذا أهمية بالغة لتحسين استغلال مكامن النفط. يُمكن استخدام أطواق الحفر غير المغناطيسية أن يُجنّب بفعالية تداخل مغناطيسية أداة الحفر نفسها مع جهاز القياس، وبالتالي الحصول على بيانات دقيقة لمسار البئر. وهذا يلعب دورًا هامًا في تحسين كفاءة الحفر وخفض تكاليفه.

حفر الطاقة الحرارية الأرضية

يتطلب حفر الطاقة الحرارية الأرضية استكشافًا عميقًا لقشرة الأرض للحصول على موارد الطاقة الحرارية، كما يُعدّ القياس الدقيق لمسار البئر أمرًا بالغ الأهمية. كما أن خصائص النفاذية المغناطيسية المنخفضة لأطواق الحفر غير المغناطيسية جعلتها تُستخدم على نطاق واسع في حفر الطاقة الحرارية الأرضية. فباستخدامها، يمكن ضمان دقة قياس مسار البئر، وتحسين كفاءة استغلال موارد الطاقة الحرارية الأرضية.

في التعدين، تؤثر دقة مسار البئر بشكل مباشر على كفاءة التعدين وسلامته. يضمن استخدام أطواق الحفر غير المغناطيسية حصول أداة القياس على بيانات حقيقية للمجال المغناطيسي الأرضي، مما يوفر معلومات دقيقة عن مسار البئر للتعدين، ويقلل من مخاطر عملية التعدين.

الخلاصة

بصفتها أداة حفر منخفضة المغناطيسية وعالية القوة، استُخدمت أطواق الحفر غير المغناطيسية على نطاق واسع في حفر النفط، وحفر الطاقة الحرارية الأرضية، والتعدين، نظرًا لتركيبها الكيميائي الفريد وخصائصها الميكانيكية الممتازة. ومن خلال توفير بيئة غير مغناطيسية لأجهزة القياس المغناطيسية، تضمن أطواق الحفر غير المغناطيسية دقة قياس مسار البئر، مما يُحسّن كفاءة مشاريع الحفر وسلامتها.
