ASTM A500 es una norma de acero que cubre tubos estructurales de acero sin costura soldados, conformados en frío, redondos y moldeados. El grado B en la norma ASTM A500 es un grado de acero utilizado en la construcción y tiene una amplia gama de usos. El grado B es ligeramente más fuerte que el grado A, con un límite elástico de no menos de 315 MPa [46 000 psi] y una resistencia a la tracción de no menos de 400 MPa [58 000]. Se utiliza ampliamente en varios proyectos de construcción y estructuras mecánicas debido a su excelente estabilidad estructural y durabilidad.
El grado B de ASTM A500 tiene un límite elástico menor que el grado C, pero un límite elástico mayor que el grado A. La aplicación más común de los tubos de acero de grado B es la construcción, y se utilizan para fabricar una variedad de productos, desde marcos de acero tubulares hasta vigas de acero.
Especificaciones: ASTM A500 Grado B
Aplicaciones: bastidores de vehículos, jaulas antivuelco, bastidores de camiones, remolques, barandillas, etc.
Facilidad de mecanizado: fácil de soldar, cortar, dar forma y mecanizar
Propiedades: dureza Brinell = 63, resistencia a la tracción = 58 000 +/-, límite elástico = 46 000 +/-
TOLERANCIAS DIMENSIONALES EXTERIORES PARA TUBOS DE ACERO CUADRADOS Y RECTANGULARES ASTM A500
Hay múltiples consideraciones que se deben tener en cuenta al determinar las tolerancias dimensionales externas para tubos de acero cuadrados y rectangulares. La siguiente tabla y los siguientes atributos describen las tolerancias dimensionales externas exactas para el acero al carbono A500.
|
Outside Large Flat Dimension
|
2½ in or under
|
Over 2½ to 3½ in
|
Over 3½ to 5½ in
|
Over 5½ in
|
|
63.5mm or under
|
Over 63.5mm – 88.9mm
|
Over 88.9mm – 139.7mm
|
Over 139.7mm
|
|
Large Flat Dimension Tolerance
|
± 0.020 in
|
± 0.025 in
|
± 0.030 in
|
0.01 times large flat dimension
|
|
± 0.51mm
|
± 0.64mm
|
± 0.76mm
|
Tubos cuadrados y rectangulares de grado B ASTM A500
Para nuestros tubos cuadrados, rectangulares y de formas especiales de grado B ASTM A500, es fundamental garantizar el cumplimiento de las propiedades especificadas de grado B ASTM A500. Cabe destacar que una prueba de aplanamiento, aunque es un requisito estándar para la mayoría, no es obligatoria para los tubos no circulares de grado B ASTM A500, lo que distingue aún más sus estándares de calidad únicos dentro de nuestra gama de productos.
|
Grade
|
Yield(min)
|
Tensile (min)
|
Elongation (min)
|
|
Gr. B
|
42,000 psi
|
58,000 psi
|
Determined by wall
|

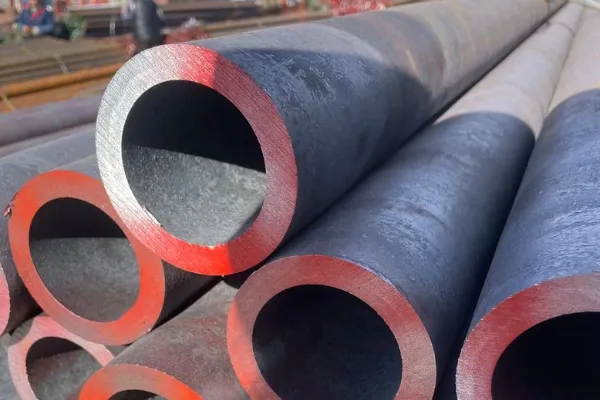

Tubos redondos ASTM A500 Grado B
A continuación se detallan las propiedades físicas necesarias para cumplir con los tres grados con los que producimos tubos redondos ASTM A500 Grado B. Una prueba de aplanamiento también es un requisito estándar para los tubos redondos producidos según ASTM A500 Grado B.
Requisitos químicos de los tubos ASTM A500 Grado B
|
Element
|
Composition, %
|
|
Heat analysis
|
Product analysis
|
|
Carbon
|
0.26
|
0.3
|
|
Manganese
|
1.35
|
1.4
|
|
Phosphorus
|
0.035
|
0.035
|
|
Sulfur
|
0.035
|
0.045
|
|
Copper
|
0.2
|
0.18
|
Descripción general de las tuberías ASTM A500
La ASTM A500 es una especificación estándar para tuberías estructurales de acero al carbono soldadas y sin costura formadas en frío, que abarca formas como tubos redondos, cuadrados y rectangulares. La especificación se utiliza ampliamente en las industrias de la construcción y mecánica debido a su resistencia, durabilidad y versatilidad.
1. Características del grado B
El grado B es una de las designaciones dentro de la norma ASTM A500 y es conocido por su equilibrio entre resistencia y trabajabilidad.
2. Resistencia:
Límite de fluencia: ≥ 315 MPa (46 000 psi)
Resistencia a la tracción: ≥ 400 MPa (58 000 psi)
Estos valores hacen que el grado B sea ligeramente más fuerte que el grado A y ligeramente menos fuerte que el grado C.
3. Dureza:
Dureza Brinell: Aproximadamente 63 (indicativo de la resistencia del material a la deformación).
4. Maquinabilidad:
El grado B ofrece una excelente soldabilidad, formabilidad y maquinabilidad, lo que facilita su uso en diversas aplicaciones.
Escenarios de aplicación de tuberías ASTM A500 Grado B
1. Ingeniería estructural:
Se utiliza en puentes, túneles, pasos elevados y pilones, y ofrece una gran resistencia y durabilidad en entornos hostiles.
2. Estructuras y soportes de edificios:
Esencial para estructuras industriales, comerciales y residenciales, ya que proporciona una base fiable para la seguridad de la construcción.
3. Sistemas de tuberías y transporte:
Ideal para transportar líquidos y gases debido a su excelente trabajabilidad y resistencia a la corrosión.
4. Propiedades mecánicas superiores:
Su alta resistencia y maleabilidad lo hacen adecuado para transportar cargas pesadas en trabajos estructurales y de cimentación.
5. Excelencia en soldadura:
Compatible con varios métodos, incluidos la soldadura por arco, arco sumergido y con protección de gas, lo que garantiza uniones resistentes y de alta calidad.
ASTM A500 tubo cuadrado estándar en Estados Unidos
ASTM es el estándar de la Sociedad Americana para Pruebas y Materiales. En concreto, ASTM A500 es: tubos cuadrados estructurales de acero al carbono soldados y sin costura redondos y de forma especial. En primer lugar, conviene aclarar que no se trata de un material, sino de un estándar de producción de tubos cuadrados. ASTM A513 tubos cuadrados mecánicos de acero al carbono y acero de aleación soldados por resistencia, ASTM A500 tubos cuadrados soldados de sección redonda y de sección especial de acero al carbono estructural y tubos cuadrados sin costura.
ASTM A335 tubos cuadrados sin costura de acero de aleación ferrítica para trabajos a alta temperatura
ASTM A500 se divide en tubos cuadrados de material de grado A y grado B
ASTM: Sociedad Americana para Pruebas y Materiales
ASTM A500 es el estándar para tubos cuadrados soldados.
ASTM A500 grado B, los parámetros específicos son los siguientes:
Resistencia a la tracción 400Mpa Resistencia a la fluencia 310Mpa Composición química: C 0,26 Mn --- P 0,04 S 0,05 Puede consultar la norma GB 3094 de tubos cuadrados de forma especial estirados en frío.
La norma ASTM A500 involucra muchos grados de materiales, como Grado A, Grado B, etc. Cada grado de material tiene diferentes requisitos de rendimiento y no es posible decir qué norma se puede utilizar como sustituto.
Por lo general, la sustitución de material requiere que el material sustituto tenga la misma composición y propiedades mecánicas que el material reemplazado.
Las diferencias entre los tubos redondos ASTM A500, los cuadrados ASTM A500 y los rectangulares ASTM A500 radican principalmente en sus formas de sección transversal y aplicaciones, no en el material o el rendimiento.
Tubos cuadrados: ampliamente utilizados en la construcción y la fabricación de maquinaria, los tubos cuadrados ofrecen una resistencia equilibrada y son ideales para marcos estructurales y columnas de soporte.
Tubos rectangulares: conocidos por su resistencia direccional, se utilizan en tuberías de fluidos, piezas mecánicas y estructuras de ingeniería, incluidas vigas y tirantes. También se han utilizado históricamente en armas de fuego y artillería.
Tubos redondos: con una distribución uniforme de la resistencia, los tubos redondos son ideales para resistir la presión externa, lo que los hace adecuados para el transporte de fluidos, los bastidores de vehículos y las aplicaciones estéticas.
En comparación con los tubos redondos, los tubos cuadrados proporcionan una mayor resistencia a la compresión y un menor peso, lo que los hace versátiles para la estabilidad estructural y los diseños modulares. Cada forma satisface de manera eficiente las necesidades industriales y estructurales específicas.
