Proceso de fabricación de pilotes de tubos de acero soldados: una guía completa
Los pilotes de tubos de acero soldados son componentes cruciales en la construcción, especialmente para soportar cargas pesadas en sistemas de cimentación profunda. Estos pilotes proporcionan estabilidad a estructuras como edificios, puentes y muelles. El proceso de fabricación de pilotes de tubos de acero soldados implica una serie de pasos que garantizan que sean fuertes, duraderos y capaces de soportar las tensiones de la construcción. En esta guía, exploraremos el proceso de fabricación, los tipos y los beneficios de los pilotes de tubos de acero soldados.
¿Qué son los pilotes de tubos de acero soldados?

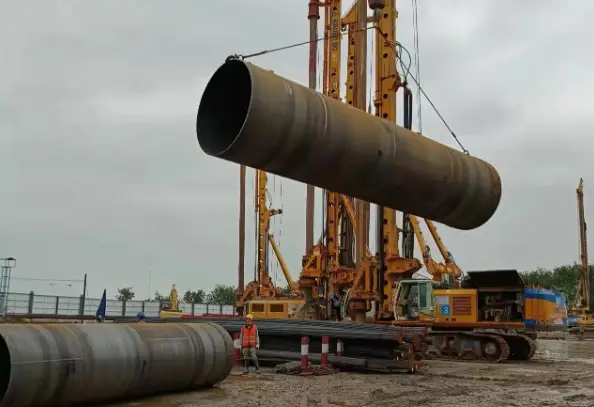

Los pilotes de tubos de acero soldados son elementos estructurales que se utilizan para soportar y transferir cargas a capas de suelo más profundas y estables. Estos pilotes, que se fabrican soldando placas de acero, tienen forma de secciones cilíndricas. La función principal de los pilotes de tubos de acero es anclar estructuras pesadas al suelo, lo que proporciona estabilidad en varios proyectos de construcción.
Estos pilotes vienen en varios tamaños y configuraciones, incluidos pilotes en H, pilotes de tubos y tablestacas. La elección del tipo de pilote depende de factores como las condiciones del suelo, las cargas de diseño y los métodos de construcción. Los pilotes de tubos de acero soldados se utilizan comúnmente en cimentaciones profundas y construcciones marinas debido a su capacidad para soportar cargas pesadas.
El proceso de soldadura utilizado para crear pilotes de tubos de acero es fundamental para su resistencia. Las técnicas comunes incluyen la soldadura por resistencia eléctrica (ERW) y la soldadura por arco sumergido (SAW). La ERW implica la aplicación de una corriente eléctrica para calentar y fusionar las placas de acero, mientras que la SAW utiliza un fundente para proteger la soldadura de los contaminantes.
Especificaciones de los pilotes de tubos de acero
Los pilotes de tubos de acero suelen tener los siguientes tamaños:
Rango de diámetro: 325 mm a 2400 mm
Rango de espesor de pared: 8 mm a 60 mm
Rango de longitud: 6 metros a 12 metros
Los pilotes de tubos de acero se fabrican mediante un proceso continuo, comenzando con bobinas de acero laminadas en caliente como materia prima. El acero se transforma en tubos a temperatura ambiente utilizando un método de laminado en espiral. Estos tubos se sueldan luego mediante soldadura por arco sumergido de doble lado y doble alambre, lo que garantiza uniones fuertes y duraderas.
Proceso de fabricación de pilotes de tubos de acero soldados
El proceso de fabricación de pilotes de tubos de acero soldados implica varios pasos para garantizar la calidad, la resistencia y la durabilidad del producto final. Estos pasos incluyen la preparación del material, la soldadura, las pruebas y la inspección. A continuación, se muestra un desglose del proceso típico:
1. Selección y preparación del material
El proceso de fabricación comienza con la selección de placas de acero de alta calidad, que se cortan a las dimensiones requeridas. Luego, estas placas se inspeccionan cuidadosamente para detectar defectos y se someten a rigurosas pruebas físicas y químicas para garantizar que cumplan con los estándares necesarios.
Una vez que las placas de acero pasan la inspección, se preparan recortando los bordes, eliminando el óxido y limpiando la superficie. Esto garantiza que las placas de acero estén listas para el proceso de soldadura.
2. Formación de las placas de acero en un tubo
A continuación, las placas de acero se introducen en una máquina formadora, que las dobla en una forma cilíndrica. Esto se hace a través de un proceso de laminado en espiral, donde los bordes de las placas se moldean para formar un tubo continuo. Luego, los bordes de las placas de acero se alinean y están listos para soldar.
3. Proceso de soldadura
Los bordes alineados de la placa de acero formada se sueldan entre sí mediante soldadura por resistencia eléctrica (ERW) o soldadura por arco sumergido (SSAW).
Soldadura por resistencia eléctrica (
ERW PIPE): en este método, se hace pasar una corriente eléctrica a través de las placas de acero, lo que hace que se calienten y se fusionen. Esto crea una unión fuerte y sin costuras.
Soldadura por arco sumergido (
SSAW PIPE): esta técnica implica el uso de un fundente para proteger la soldadura de la contaminación atmosférica, lo que garantiza una unión fuerte y de alta calidad.
Estos procesos de soldadura están automatizados y se controlan cuidadosamente para garantizar que las soldaduras sean uniformes y fuertes, lo que proporciona la máxima resistencia y durabilidad a los pilotes de tubos de acero soldados.
4. Inspección y pruebas
Después del proceso de soldadura, los pilotes de tubos de acero se someten a varias pruebas de control de calidad. Estas incluyen métodos de prueba no destructivos, como pruebas ultrasónicas e inspección por rayos X para detectar posibles fallas en las soldaduras.
5. Prueba hidrostática
Además, cada pilote se somete a una prueba hidrostática para garantizar que pueda soportar alta presión. La prueba hidrostática se realiza llenando la tubería con agua y sometiéndola a presión para comprobar si hay fugas o debilidades en las soldaduras.
6. Inspección final y tratamiento de la superficie:
Las tuberías de acero se cortan en longitudes individuales utilizando máquinas de corte por plasma. Después del corte, cada lote de tuberías se somete a inspecciones iniciales. Estas incluyen controles de las propiedades mecánicas de las soldaduras, la composición química y la calidad de la superficie. También se realizan pruebas no destructivas para verificar la integridad de la tubería.
Una vez que los pilotes de tubos de acero soldados han pasado las inspecciones y pruebas necesarias, se cortan a la longitud requerida utilizando una máquina de corte por plasma. Después del corte, los extremos de las tuberías se procesan mecánicamente para garantizar que sean perpendiculares, con el ángulo de bisel correcto y una superficie lisa.
Tipos de pilotes de tubos de acero soldados
La mayoría de los tubos de acero soldados comienzan como placas de acero planas. Algunos comienzan como bobinas laminadas en caliente. Independientemente, el proceso implica dar forma al material base de acero en la forma y el tamaño deseados, ya sea en una configuración de soldadura en espiral o costura recta. Hay tres tipos principales de tubos de acero soldados, y difieren ligeramente en cómo se producen y el resultado final que producen. Estos son los tres tipos principales de tubos de acero soldados: Los pilotes de tubos de acero soldados vienen en varios tipos, cada uno diseñado para aplicaciones específicas. Los tipos más comunes incluyen:
Pilotes en H: estos pilotes tienen la forma de la letra "H" y se usan comúnmente en cimientos profundos para soporte estructural.
Pilotes tubulares: hechos a partir de secciones cilíndricas de tubos de acero soldados, estos pilotes son versátiles y adecuados tanto para aplicaciones de fricción como de apoyo en los extremos.
Pilotes de láminas: estas secciones delgadas y planas de acero se hincan en el suelo para crear barreras o muros de contención.
Las tuberías ERW son adecuadas para aplicaciones que requieren resistencia y eficiencia, pero no exigen una resistencia a presiones extremadamente altas.
Las tuberías LSAW y DSAW son ideales para aplicaciones de alta presión debido a sus soldaduras robustas y su resistencia a las tensiones internas y externas.
Las tuberías soldadas en espiral suelen ser la mejor opción para proyectos que requieren tuberías largas y gruesas, y suelen ser más rentables que las LSAW o DSAW.
La elección del tipo de pilote depende de varios factores, como las condiciones del suelo, las cargas de diseño y los requisitos del proyecto. Cada tipo de pilote de tubería de acero soldado ofrece ventajas distintas y es adecuado para aplicaciones específicas.
Beneficios de los pilotes de tubería de acero soldado
Los pilotes de tubería de acero soldado ofrecen varios beneficios para los proyectos de construcción, entre ellos:
Alta capacidad de carga: estos pilotes son capaces de soportar cargas pesadas, lo que los hace ideales para estructuras a gran escala.
Durabilidad: los pilotes de tubería de acero son resistentes a la corrosión, lo que garantiza que puedan soportar condiciones ambientales adversas.
Versatilidad: Disponibles en varios tamaños y tipos, los pilotes de tubos de acero soldados se pueden personalizar para satisfacer los requisitos específicos de cada proyecto.
Relación costo-beneficio: El eficiente proceso de fabricación ayuda a reducir el costo de producción manteniendo al mismo tiempo una alta calidad.
Conclusión
El proceso de fabricación de pilotes de tubos de acero soldados implica varios pasos cruciales para garantizar la resistencia, la durabilidad y la calidad del producto final. Desde la selección de materiales hasta la soldadura, las pruebas y el procesamiento final, cada etapa está diseñada para satisfacer las rigurosas demandas de la construcción moderna. Con su capacidad para soportar cargas pesadas, su resistencia a los factores ambientales y sus aplicaciones versátiles, los pilotes de tubos de acero soldados siguen siendo un componente fundamental en la construcción y los trabajos de cimentación. Comprender su proceso de fabricación y los tipos le ayudará a asegurarse de elegir el pilote adecuado para su próximo proyecto.
