Análisis detallado de la tubería de acero sin costura SCH 80.

Fecha:2024-09-24Marcado:
¿Qué es la tubería de acero sin costura?
La tubería de acero sin costura (tubería SMLS) es una tubería de acero fabricada mediante procesos como calentamiento de palanquilla, perforación, laminado y enfriamiento. En comparación con los tubos de acero soldados, los tubos de acero sin costura tienen importantes ventajas en apariencia y rendimiento. En primer lugar, las paredes interior y exterior de los tubos de acero sin costura son lisas, sin soldaduras ni incrustaciones de óxido, lo que puede reducir la resistencia al flujo de fluido, prevenir la contaminación del fluido y garantizar una mayor calidad del transporte. En segundo lugar, los tubos de acero sin costura tienen una excelente resistencia y resistencia a la presión, una estructura más simple, una mayor durabilidad, pueden soportar presiones y temperaturas más altas, son adecuados para entornos de trabajo de alta presión y alta precisión y tienen una vida útil más larga.

Definición de SCH 80
SCH 80 (tubería cédula 80) representa un grado de espesor de pared, que generalmente se refiere a tuberías de acero sin costura de paredes más gruesas, que son particularmente adecuadas para aplicaciones que soportan altas temperaturas, altas presiones y fuertes condiciones de corrosión. Los sistemas de tuberías SCH 80 se utilizan a menudo en la fabricación de equipos químicos, tuberías de alta presión, calentadores de alta temperatura y otros sistemas de tuberías especiales. Al diseñar e instalar sistemas de tuberías de acero, es fundamental seleccionar el número de tubería adecuado para garantizar la estabilidad y seguridad del sistema de tuberías.

Cómo determinar el diámetro real de una tubería de acero sin costura SCH 80
Para determinar el diámetro real de la tubería de acero sin costura SCH 80 generalmente es necesario consultar hojas de especificaciones específicas del producto, documentos estándar o consultar al fabricante. Aquí hay algunos pasos:

1. Comprenda el significado de SCH 80
SCH 80 es una indicación del grado de espesor de la pared, que refleja la capacidad de carga de presión de la tubería de acero. Los diferentes grados de espesor de pared corresponden a diferentes rangos de espesor de pared, por lo que la selección debe basarse en el escenario de uso real de la tubería.

2. Encuentre estándares u hojas de especificaciones relevantes
Puede consultar documentos estándar como ASME, ASTM, GB, etc. Estos documentos generalmente enumeran el diámetro nominal, el diámetro exterior, el espesor de la pared y otros parámetros de las tuberías de acero de diferentes especificaciones. Además, si SCH 80 es el método de denominación de un fabricante específico, debe buscar la hoja de especificaciones del producto proporcionada por ese fabricante.

3. Determinar el diámetro real.
Existe una relación entre el diámetro nominal (DN) y el diámetro exterior. Consultando las normas o tablas de especificaciones pertinentes, combinado con el diámetro nominal conocido y el rango de espesor de pared de SCH 80, utilice la fórmula (como "Diámetro nominal =". diámetro exterior - 2 × espesor de pared ") para inferir el diámetro exterior real.

4. Precauciones
Los métodos de denominación y representación bajo diferentes estándares pueden ser diferentes, por lo que al verificar el documento, debe prestar atención a la coincidencia del estándar seleccionado y la tubería de acero requerida. Si no está seguro, se recomienda consultar directamente con el fabricante o proveedor para obtener asistencia profesional.

Normas de espesor de pared para tubos de acero sin costura.
Los tubos de acero sin costura se dividen en dos categorías: laminados en caliente y laminados en frío (laminados). Los tubos de acero sin costura laminados en caliente incluyen tubos de acero en general, tubos de acero para calderas de baja presión, tubos de acero para calderas de alta presión, tubos de acero aleados, etc. Además de los tipos anteriores, los tubos de acero sin costura laminados en frío también incluyen tubos de acero de paredes delgadas y tubos de acero de formas especiales. El diámetro exterior de los tubos de acero sin costura laminados en caliente es generalmente superior a 32 mm y el espesor de la pared puede alcanzar entre 2,5 y 75 mm, mientras que el diámetro exterior de los tubos de acero sin costura laminados en frío puede ser tan pequeño como 6 mm, el espesor de la pared puede ser tan pequeño como tan bajo como 0,25 mm, y el diámetro exterior de los tubos de paredes delgadas puede alcanzar los 5 mm, el espesor de la pared es inferior a 0,25 mm y la precisión dimensional del laminado en frío suele ser mayor que la del laminado en caliente.
Nominal size [inches] Outside diameter [inches] Outside diameter [mm] Wall thickness [inches] Wall thickness [mm] Weight [lb/ft] Weight [kg/m]
1/8 inches 0.405 inches 10.3 MM 0.068 inches 1.73 MM 0.24 lb/ft 0.37 kg/m
1/4 inches 0.540 inches 13.7 MM 0.088 inches 2.24 MM 0.42 lb/ft 0.84 kg/m
1/2 inches 0.840 inches 21.3 MM 0.109 inches 2.77 MM 0.85 lb/ft 1.27 kg/m
3/4 inches 1.050 inches 26.7 MM 0.113 inches 2.87 MM 1.13 lb/ft 1.69 kg/m
1 inches 1.315 inches 33.4 MM 0.133 inches 3.38 MM 1.68 lb/ft 2.50 kg/m
1 1/4 inches 1.660 inches 42.2 MM 0.140 inches 3.56 MM 2.27 lb/ft 3.39 kg/m
1 1/2 inches 1.900 inches 48.3 MM 0.145 inches 3.68 MM 2.72 lb/ft 4.05 kg/m
2 inches 2.375 inches 60.3 MM 0.154 inches 3.91 MM 3.65 lb/ft 5.44 kg/m
2 1/2 inches 2.875 inches 73.0 MM 0.203 inches 5.16 MM 5.79 lb/ft 8.63 kg/m
3 inches 3.500 inches 88.9 MM 0.216 inches 5.49 MM 7.58 lb/ft 11.29 kg/m
3 1/2 inches 4.000 inches 101.6 MM 0.226 inches 5.74 MM 9.11 lb/ft 13.57 kg/m
4 inches 4.500 inches 114.3 MM 0.237 inches 6.02 MM 10.79 lb/ft 16.07 kg/m
5 inches 5.563 inches 141.3 MM 0.258 inches 6.55 MM 14.62 lb/ft 21.77 kg/m
6 inches 6.625 inches 168.3 MM 0.280 inches 7.11 MM 18.97 lb/ft 28.26 kg/m
8 inches 8.625 inches 219.1 MM 0.322 inches 8.18 MM 28.55 lb/ft 42.55 kg/m
10 inches 10.750 inches 273.0 MM 0.365 inches 9.27 MM 40.48 lb/ft 60.31 kg/m
12 inches 12.750 inches 323.8 MM 0.406 inches 10.31 MM 53.52 lb/ft 79.73 kg/m
14 inches 14 inches 355.6 MM 0.375 inches 11.13 MM 54.57 lb/ft 94.55 kg/m
16 inches 16 inches 406.4 MM 0.500 inches 12.70 MM 82.77 lb/ft 123.30 kg/m
18 inches 18 inches 457.0 MM 0.562 inches 14.27 MM 104.67 lb/ft 155.80 kg/m
20 inch 20 inch 508.0 MM 0.594 inch 15.09 MM 123.11 lb/ft 183.42 kg/m
24 inch 24 inch 610.0 MM 0.688 inch 17.48 MM 171.29 lb/ft 255.41 kg/m
32 inch 32 inch 813.0 MM 0.688 inch 17.48 MM 230.08 lb/ft 342.91 kg/m

Aplicación de tubería de acero sin costura SCH 80
La tubería de acero sin costura SCH 80 se usa generalmente en aplicaciones que necesitan soportar alta presión, como la industria petroquímica, transporte por tuberías, etc. Su diseño de paredes gruesas le permite trabajar de manera confiable en condiciones extremas de temperatura y presión, y se usa ampliamente en los campos químico, farmacéutico, aeroespacial, de construcción y otros.

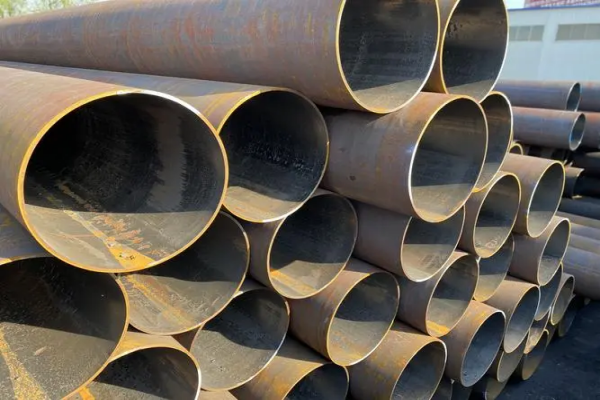

Seamless Steel Pipe
Resumir
La tubería de acero sin costura SCH 80 se ha convertido en el material elegido en ambientes de alta presión y altamente corrosivos debido a su excelente rendimiento y amplia gama de aplicaciones. Al comprender los estándares de espesor de pared y las aplicaciones relacionadas, esta tubería de acero se puede seleccionar y utilizar mejor en proyectos reales. Las tuberías de acero sin costura no solo brindan una mayor calidad de transporte de fluidos, sino que también garantizan la seguridad y confiabilidad del sistema de tuberías debido a su resistencia a alta presión y alta temperatura. Al seleccionar tubos de acero sin costura, asegúrese de prestar atención a parámetros importantes como el espesor y el diámetro de la pared para garantizar su estabilidad y durabilidad en entornos específicos.
