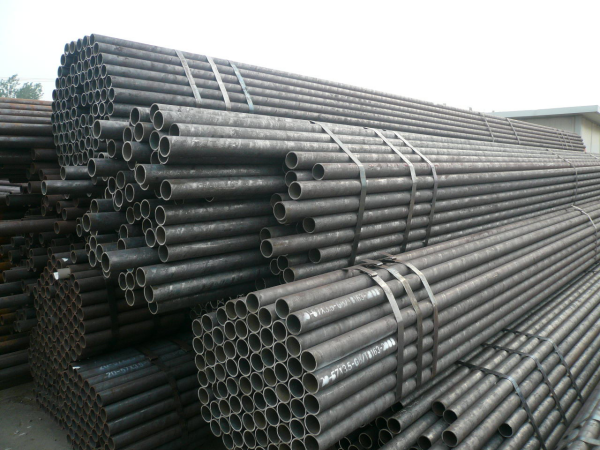

1. ¿Qué es la tubería de acero al carbono Schedule 20?
La tubería de acero al carbono Schedule 20 está hecha principalmente de carbono y hierro, siendo el carbono el material dominante, que comprende aproximadamente el 90% de todo el acero utilizado en el mundo. Estas tuberías se utilizan ampliamente para aplicaciones de baja presión y son conocidas por su peso ligero, lo que las hace adecuadas para una variedad de industrias. El término "Schedule" se refiere a una medida estandarizada de espesor de pared, diámetro exterior y tamaño de orificio, y Schedule 20 es uno de los schedule más bajos, diseñado para soportar presiones leves en una variedad de aplicaciones. Schedule 20 es una especificación de espesor de pared muy común para tuberías de acero. Sch20 es una representación del tamaño de tubería de acero estándar estadounidense y pertenece a la serie de espesor de pared de tubería británica. Ampliamente utilizado en petróleo, química y otros campos. En comparación con la tubería de sch40, sch80 y otras especificaciones, la tubería de esta especificación tiene un diámetro exterior diferente y pertenece a la serie de tuberías de pared delgada. Tiene un peso menor y una mayor eficiencia de transferencia de fluidos, al mismo tiempo que sacrifica la capacidad de carga hasta cierto punto.
2. ¿Qué es la tubería de acero al carbono?
La tubería de acero al carbono es el material de tubería de uso más común en diferentes industrias que se utilizan para la construcción, la estructura y la transmisión de líquidos para agua, petróleo y gas. Los grados típicos de material de tubería de acero al carbono son API 5L Grado B, X42 a X70, ASTM A106 B, ASTM A53 B, ASTM A252 Grado 3 y ASTM A333 Grado 6, etc. Las tuberías de acero al carbono se utilizan ampliamente en diversas aplicaciones debido a su resistencia, durabilidad y rentabilidad. Están hechas principalmente de carbono y hierro, con un contenido de carbono variable que afecta sus propiedades. Baowi Steel ofrece varios tipos de tuberías de acero al carbono, incluidas tuberías de acero sin costura y soldadas (ERW EFW, LSAW, SSAW) para las industrias mineras.
3. ¿Qué significa "Schedule 20" en las normas de tuberías?
El número "Schedule" indica el espesor de las paredes de la tubería. Para las tuberías de acero al carbono Schedule 20, este programa está diseñado específicamente para sistemas de baja presión. La clasificación de presión de la tubería depende de sus dimensiones: los diámetros más pequeños con paredes más gruesas tienen una mayor tolerancia a la presión, mientras que los diámetros más grandes con paredes más delgadas están clasificados para niveles de presión más bajos. La clasificación de presión de la tubería Schedule 20 es crucial para determinar su idoneidad en varias industrias, lo que garantiza que pueda soportar cargas de presión específicas sin riesgo de falla.
4. Estándares de producción de tubos de acero Schedule 20
La producción de tubos de acero Schedule 20 sigue una variedad de estándares internacionales y regionales, que incluyen, entre otros:
ASME B36.10: esta norma especifica los estándares dimensionales y las tolerancias de los tubos de acero en detalle.
ASTM A53: requisitos estrictos para la composición química y las propiedades mecánicas de los tubos de acero al carbono para tuberías.
DIN 2448: una norma industrial alemana que especifica las dimensiones y tolerancias de los tubos de acero sin costura.
5. Características principales y características del material de la tubería de acero al carbono Schedule 20
Composición del material:
La tubería de acero al carbono Schedule 20 está hecha de carbono y hierro, lo que proporciona resistencia y durabilidad para sistemas de baja presión.
Espesor de la pared:
El espesor de la pared varía de 6,35 mm a 12,7 mm, lo que influye en la tolerancia a la presión y el peso de la tubería. Las paredes más gruesas soportan presiones más altas, mientras que las paredes más delgadas son adecuadas para aplicaciones de menor presión.
Tamaño nominal:
Disponible en tamaños de 8 pulgadas a 36 pulgadas, lo que lo hace adaptable para varias aplicaciones de baja presión.
Clasificación de presión:
Estas tuberías están diseñadas para sistemas de baja presión, con clasificaciones de presión que dependen del espesor y el diámetro de la pared.
Opciones de materiales:
Además del acero al carbono, hay opciones de acero de baja aleación y acero inoxidable disponibles para necesidades específicas.
Propiedades mecánicas:
Las tuberías cumplen con los estándares de la industria en cuanto a elongación, límite elástico y resistencia a la tracción, lo que garantiza la confiabilidad en sistemas de baja presión.
Soldabilidad:
Las tuberías de acero al carbono Schedule 20 son fáciles de soldar, utilizando métodos como soldadura por arco o soldadura TIG para conexiones seguras.
Calidad de la superficie:
Las tuberías tienen una superficie lisa y sin defectos, lo que garantiza su durabilidad y su idoneidad para procesos de soldadura y recubrimiento.
6. Proceso de fabricación de tubos de acero al carbono Schedule 20
El proceso de fabricación de tubos de acero sin costura Sch20 es principalmente laminado en caliente, laminado en frío y extrusión en caliente.
Laminado en caliente
La palanquilla calentada a alta temperatura se perfora con un perforador para formar un capilar. Luego, el capilar pasa por múltiples laminados, dimensionamiento y reducción, y finalmente obtiene el tubo de acero sin costura que cumple con las especificaciones.
Laminado en frío y extrusión en caliente
Se utiliza principalmente para producir tubos de acero sin costura con alta precisión y alta calidad de superficie. El tubo de acero después del laminado en caliente se reprocesa mediante un proceso de laminado en frío para mejorar la precisión dimensional y el acabado de la superficie. La extrusión en caliente es el proceso de formación de palanquillas a través de una matriz a alta temperatura. Mejora las propiedades mecánicas y la calidad de la superficie de los productos.
7. Área de aplicación de los tubos de acero al carbono Schedule 20
Las tuberías SCH 20 son adecuadas para entornos de trabajo de baja presión. Se utilizan comúnmente para:
Sistemas de suministro de agua y drenaje: como sistemas de protección contra incendios y ciertos sistemas de circulación de agua de refrigeración industrial.
Petróleo y gas: el oleoducto sch20 sirve como conducto auxiliar para medios como agua dulce y nitrógeno en sistemas de inyección de agua en yacimientos petrolíferos, estaciones de distribución de gas natural y pequeñas instalaciones de almacenamiento de gas natural licuado (GNL).
Industria farmacéutica y de procesamiento de alimentos: el oleoducto sch20 puede cumplir con los requisitos de resistencia a la corrosión después del tratamiento de superficie, como el galvanizado, y es responsable del transporte de materias primas y productos semiacabados.
8. El cuadro de tuberías de acero al carbono Schedule 20 muestra las dimensiones del Schedule 20. El cuadro incluye tamaños en pulgadas y milímetros.
|
Nominal size [inches]
|
Outside diameter [inches]
|
Outside diameter [mm]
|
Wall thickness [inches]
|
Wall thickness [mm]
|
Weight [lb/ft]
|
Weight [kg/m]
|
|
8
|
8.625
|
219.1
|
0.250
|
6.35
|
22.36
|
33.31
|
|
10
|
10.750
|
273.0
|
0.250
|
6.35
|
28.04
|
41.77
|
|
12
|
12.750
|
323.8
|
0.250
|
6.35
|
33.38
|
49.73
|
|
14
|
14.000
|
355.6
|
0.312
|
7.92
|
45.61
|
67.90
|
|
16
|
16.000
|
406.4
|
0.312
|
7.92
|
52.27
|
77.83
|
|
18
|
18.000
|
457.0
|
0.312
|
7.92
|
58.94
|
87.71
|
|
20
|
20.000
|
508.0
|
0.375
|
9.53
|
78.60
|
117.15
|
|
22
|
22.000
|
559.0
|
0.375
|
9.53
|
86.61
|
129.13
|
|
24
|
24.000
|
610.0
|
0.375
|
9.53
|
94.62
|
141.12
|
|
26
|
26.000
|
660.0
|
0.500
|
12.70
|
136.17
|
202.72
|
|
28
|
28.000
|
711.0
|
0.500
|
12.70
|
146.85
|
218.69
|
|
30
|
30.000
|
762.0
|
0.500
|
12.70
|
157.53
|
234.67
|
|
32
|
32.000
|
813.0
|
0.500
|
12.70
|
168.21
|
250.64
|
|
34
|
34.000
|
864.0
|
0.500
|
12.70
|
178.89
|
266.61
|
|
36
|
36.000
|
914.0
|
0.500
|
12.70
|
189.57
|
282.27
|
Preguntas frecuentes:
Para qué se utilizan las tuberías de acero al carbono Schedule 20?
Las tuberías de acero al carbono Schedule 20 se utilizan habitualmente en aplicaciones de baja presión, como sistemas de agua, HVAC y plomería, donde los requisitos de presión son mínimos.
Cuál es la clasificación de presión de las tuberías de acero al carbono Schedule 20?
Las tuberías de acero al carbono Schedule 20 están diseñadas para soportar sistemas de baja presión, con clasificaciones de presión que dependen del espesor y el tamaño de la pared de la tubería.
Qué tamaños están disponibles para las tuberías de acero al carbono Schedule 20?
Las tuberías de acero al carbono Schedule 20 están disponibles en tamaños nominales que van desde 8 pulgadas hasta 36 pulgadas, lo que ofrece una variedad de opciones para diferentes aplicaciones.
Cómo se compara la tubería de acero al carbono Schedule 20 con otras especificaciones?
En comparación con las especificaciones Schedule 40 y superiores, la tubería de acero al carbono Schedule 20 tiene una pared más delgada y se utiliza para aplicaciones con menor tolerancia a la presión.
La tubería de acero al carbono Schedule 20 es adecuada para uso en exteriores?
Las tuberías de acero al carbono Schedule 20 se pueden utilizar en exteriores, pero deben estar recubiertas o tratadas para protegerlas contra la corrosión, especialmente en entornos donde puedan estar expuestas a la humedad o a sustancias químicas.
Cuál es el espesor de pared de las tuberías de acero al carbono Schedule 20?
El espesor de pared de las tuberías de acero al carbono Schedule 20 varía de 6,35 mm a 12,7 mm, según el tamaño y los requisitos de la aplicación.
