La brida de soldadura plana es un tipo de brida de tubería que se usa comúnmente para la conexión de tuberías, también llamada brida de soldadura plana ordinaria o brida plana para abreviar. Suele constar de dos bridas, unos tornillos y juntas. Al conectar firmemente las dos bridas con pernos y juntas, se realiza la conexión y el sellado de tuberías, bombas, válvulas, instrumentos y otros equipos.
La brida de soldadura plana se refiere a una brida conectada a un contenedor o tubería con una soldadura de filete. Es un tipo arbitrario de brida. Cuando se diseña, se divide en una brida integral o una brida suelta según la integridad de la conexión entre las bridas. anillo y la sección recta. Los anillos con brida están disponibles con o sin cuello. En comparación con la brida para soldadura a tope con cuello, la brida para soldadura plana tiene una estructura simple, ahorra materiales, es de bajo costo y es fácil de instalar, pero su rigidez y sellado no son tan buenos como los de la brida para soldadura a tope con cuello. Las bridas planas para soldadura se utilizan ampliamente en la conexión y fabricación de equipos de recipientes y tuberías de media y baja presión.
Principio de sellado de brida de soldadura plana.
Las dos superficies de sellado del perno aprietan la junta de la brida para formar un sello, pero esto también puede dañar el sello. Para mantener un sello, es necesario mantener una fuerza enorme en los pernos, por lo que los pernos deben hacerse más grandes. Los pernos más grandes requieren tuercas más grandes, lo que significa que los pernos de mayor diámetro requieren apretar las tuercas. Sin embargo, no es que cuanto mayor sea el diámetro del perno, mejor, porque cuanto mayor sea el diámetro del perno, la brida adecuada se doblará, lo que sólo aumentará el espesor de la pared de la parte de la brida. Todo el equipo requiere un tamaño y peso considerables, lo que se ha convertido en un problema especial en la construcción, ya que en este caso el peso es siempre la principal preocupación. Además, la brida de soldadura plana es un sello contra fallas, que requiere el 50 % de la carga del perno para apretar la junta y el 50 % de la carga para mantener la presión.
Especificaciones de brida de soldadura plana:
Especificaciones del producto: DN10-DN2000
Presión de funcionamiento: PN0.25MPa, PN0.6MPa, PN1.0MPa, PN1.6MPa, PN2.5MPa, PN4.0MPa
La siguiente es una tabla de especificaciones comunes para bridas de soldadura planas:
lange Specification
|
Flange Diameter (mm)
|
Flange Thickness (mm)
|
Number of Bolt Holes
|
Bolt Hole Diameter (mm)
|
Applicable Scenario
|
DN15
|
15
|
15
|
4
|
14
|
Small flow, low-pressure systems
|
DN40
|
40
|
20
|
4
|
18
|
Medium flow, medium-pressure systems
|
DN80
|
80
|
24
|
8
|
18
|
Large flow, high-pressure systems
|
Proceso de producción:
Se divide en material forjado puro, forjado de lana (secundario) adecuado para soldadura plana y bridas para soldadura a tope, placa de acero adecuada para bridas para soldadura plana, fundición centrífuga y bridas fundidas.
Las principales características de la brida de soldadura plana:
1. Las bridas de soldadura planas suelen ser adecuadas para tuberías de baja presión, baja temperatura y diámetro pequeño.
2. Su conexión es simple y fácil de operar. No requiere operaciones complicadas como agregar juntas e insertar bridas, y es fácil de mantener.
3. Los costos de fabricación y montaje de las bridas planas para soldar son bajos y tienen una amplia gama de aplicaciones.
4. El efecto de sellado de la brida de soldadura plana es generalmente mejor y es adecuado para algunas ocasiones que no requieren un alto rendimiento de sellado.
No se permite soldar bridas de soldadura planas directamente a tes, codos de tubería y otros accesorios de tubería, y se requiere que tengan secciones de tubería rectas.

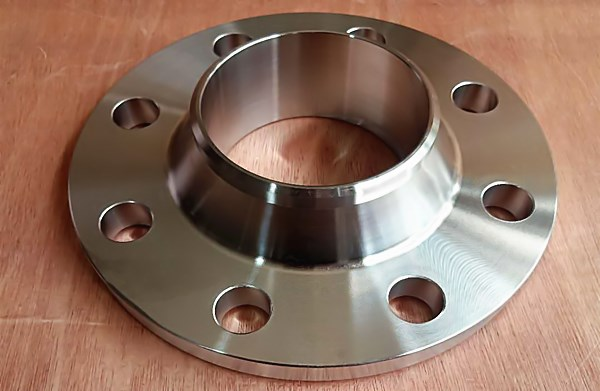

¿Cuál es la diferencia entre brida de soldadura plana y brida de soldadura a tope?
1. Los rangos de aplicación de bridas para soldadura a tope y bridas para soldadura son diferentes. Las bridas de soldadura planas se utilizan ampliamente para conectar tuberías de acero al carbono con presiones inferiores a 2,5 MPa. Las bridas de soldadura planas lubricadas se utilizan ampliamente, principalmente en condiciones medias suaves, como tuberías de agua con circulación de baja presión. Las bridas para soldadura a tope son adecuadas para tuberías de alta presión y alta temperatura o tuberías de alta presión y baja temperatura, y también se pueden usar para transportar algunos medios inflamables y explosivos costosos. Debido a que el rendimiento de sellado de la brida para soldadura a tope es particularmente bueno, no es fácil de deformar y puede soportar grandes presiones, y el rango de presión aceptable está dentro de 16 MPa.
2. Los métodos de soldadura de bridas de soldadura plana y bridas de soldadura a tope son diferentes. Las bridas de soldadura planas solo necesitan soldarse en un lado entre ellas, y no es necesario soldar la unión interna entre la tubería y la brida, mientras que las bridas de soldadura a tope deben soldarse en ambos lados, por lo que las bridas de soldadura reducen la aparición de concentración de estrés.
3. La cotización de la brida para soldadura plana es diferente de la de la brida para soldadura a tope, porque el proceso de fabricación de la brida para soldadura plana es relativamente simple y la cotización es relativamente económica.
