دليل مقارنة بين الشفاه (Flanges) من النوعين ASTM A182 F304 وF316

تُعد مادتا ASTM A182 F304 وF316 من المواد الشائعة الاستخدام في تصنيع حواف الأنابيب (flanges) المصنوعة من الفولاذ المقاوم للصدأ (الستانلس ستيل) المشكّل بالطرق (forged)، وذلك في أنظمة الأنابيب الصناعية، ولا سيما في قطاعات النفط والغاز، والصناعات الكيميائية، والتطبيقات البحرية، ومحطات الطاقة. ويكمن الفرق الرئيسي في أن الصنف F316 يحتوي على عنصر الموليبدينوم (Mo)، مما يعزز بشكل كبير مقاومة التآكل النُقري (pitting) والتآكل الشقي (crevice corrosion) في البيئات التي تحتوي على الكلوريدات. وهذا يجعل F316 أكثر ملاءمة للاستخدام مع مياه البحر وفي الظروف شديدة التآكل، بينما يُستخدم F304 عادةً في بيئات أقل قسوة. وكلا الصنفين ينتميان إلى فئة الفولاذ المقاوم للصدأ الأوستنيتي (austenitic) ويشتركان في محتوى متماثل من الكروم والنيكل، إلا أن إضافة الموليبدينوم بنسبة تتراوح بين 2% و3% تمنح F316 مقاومة أفضل للتآكل وعمراً تشغيلياً أطول في ظروف الخدمة القاسية.


ما هو معيار ASTM A182؟
يُعد ASTM A182 مواصفة قياسية تغطي حواف الأنابيب (flanges) والوصلات والصمامات والمكونات الحاملة للضغط المصنوعة من الفولاذ السبائكي (alloy steel) والفولاذ المقاوم للصدأ بطريقة الطرق أو الدرفلة، والمخصصة للعمل في ظروف درجات الحرارة والضغط العاليين. يمثل الصنفان F304 وF316 النسخ المشكّلة بالطرق (forged) من الأصناف المألوفة Type 304 (بتركيبة 18Cr-8Ni) وType 316 (بتركيبة 16Cr-10Ni-2Mo) الموجودة في منتجات الألواح، وكلاهما يتمتع ببنية مجهرية أوستنيتية. ويرمز الحرف "F" إلى كلمة "Forged" (أي مُشكّل بالطرق)، وذلك للتمييز بينه وبين معايير الفولاذ المقاوم للصدأ الخاصة بمنتجات أخرى مثل الألواح (المعيار A240) والأنابيب غير الملحومة (المعيار A312).
وتشمل هذه المواصفة:
أصناف الفولاذ السبائكي: F1, F5, F9, F11, F22, F91, F92
أصناف الفولاذ المقاوم للصدأ: F304, F304L, F316, F316L, F321, F347
تُستخدم هذه المواد على نطاق واسع في المصافي، والمنصات البحرية، والمصانع الكيميائية، وأنظمة الأنابيب الصناعية.

ما هي حافة الأنابيب (Flange) من نوع ASTM A182 F304؟
يُعد ASTM A182 F304 صنفاً من الفولاذ المقاوم للصدأ الأوستنيتي المُشكّل بالطرق، ويعتمد في تركيبته على نسبة 18% من الكروم و8% من النيكل (الرمز UNS S30400). ويحظى هذا الصنف بانتشار واسع نظراً لتوازنه بين مقاومة التآكل والخصائص الميكانيكية الجيدة والجدوى الاقتصادية (التكلفة المناسبة). يُظهر الفولاذ F304 أداءً جيداً في:
أنظمة المياه العذبة
خطوط البخار
الأحماض العضوية الخفيفة
معدات تصنيع الأغذية
أنابيب الاستخدامات الصناعية العامة
ومع ذلك، فإن مقاومة F304 محدودة في البيئات التي تحتوي على الكلوريدات؛ إذ قد يحدث تآكل تنقري (pitting corrosion) وتآكل شقي (crevice corrosion) عند التعرض الطويل الأمد لهذه الظروف.

ما هي شفة (Flange) ASTM A182 F316؟
يُعد ASTM A182 F316 صنفاً مطوَّراً من الفولاذ المقاوم للصدأ الأوستنيتي (austenitic stainless steel) مع إضافة الموليبدينوم بنسبة (2-3%)، ويُشار إليه عادةً بالرمز UNS S31600. وتعمل إضافة الموليبدينوم على تحسين مقاومة التآكل الموضعي بشكل كبير، لا سيما في البيئات الغنية بالكلوريدات.

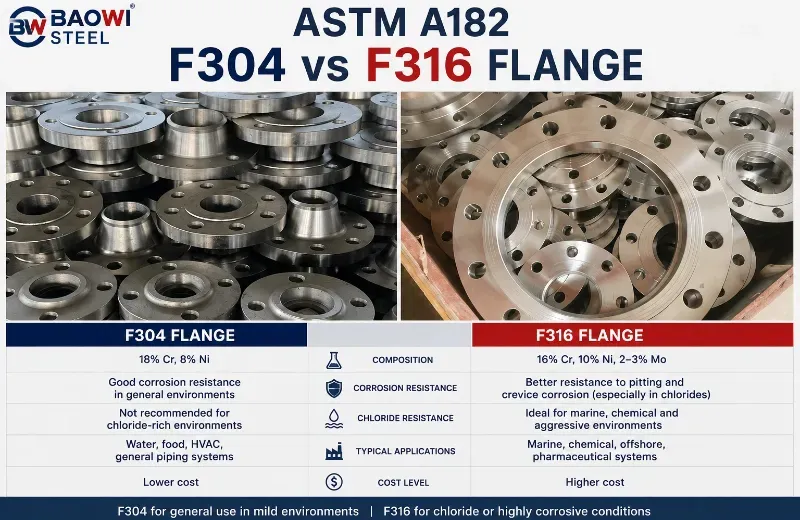

مقارنة بين شفة ASTM A182 F304 و F316: الاختلافات الرئيسية

Property	F304	F316
Type	Austenitic stainless steel	Austenitic stainless steel
Chromium (Cr)	18–20%	16–18%
Nickel (Ni)	8–11%	10–14%
Molybdenum (Mo)	None	2–3%
Pitting resistance	Medium	High
Crevice corrosion resistance	Medium	High
Chloride resistance	Limited	Improved
Cost	Lower	Higher

1. الاختلاف في التركيب الكيميائي
يُعد F304 صنفاً من الفولاذ المقاوم للصدأ بتركيبة 18Cr-8Ni (كروم-نيكل) وخالياً من الموليبدينوم.
أما F316 فهو صنف من الفولاذ المقاوم للصدأ بتركيبة 16Cr-10Ni ويحتوي على نسبة تتراوح بين 2 و3 بالمائة من الموليبدينوم.
ويكمن الاختلاف الجوهري في إضافة الموليبدينوم إلى F316، مما يعزز مقاومته للتآكل الناجم عن الكلوريدات.

Element	F304	F316
Carbon (C)	≤0.08%	≤0.08%
Chromium (Cr)	18–20%	16–18%
Nickel (Ni)	8–11%	10–14%
Molybdenum (Mo)	0	2–3%
Manganese (Mn)	≤2.0%	≤2.0%
Phosphorus (P)	≤0.045%	≤0.045%
Sulfur (S)	≤0.03%	≤0.03%

2. الاختلاف في مقاومة التآكل
يوفر الفولاذ F304 مقاومة عامة للتآكل في البيئات المعتدلة؛ إذ يُبدي أداءً جيداً في أنظمة الأنابيب الداخلية، وأنظمة المياه، والأوساط غير المسببة للتآكل الشديد.
أما الفولاذ F316 فيوفر مقاومة مُحسَّنة ضد التآكل النُقري (pitting corrosion)، والتآكل الشقي (crevice corrosion)، والتشقق الإجهادي الناجم عن التآكل بفعل الكلوريدات.
وبذلك، يُعد F316 أكثر ملاءمة للبيئات البحرية والكيميائية وتلك التي تحتوي على الكلوريدات.

3. الاختلاف في الخصائص الميكانيكية
يتمتع كل من F304 وF316 بقوة ميكانيكية متقاربة للغاية.
وعادةً ما تكون خصائص كلتا الدرجتين كالتالي:
قوة الشد: 515 ميجا باسكال كحد أدنى
حد الخضوع: 205 ميجا باسكال كحد أدنى
الاستطالة: حوالي 30% أو أكثر
وعليه، فإن الاختيار بينهما لا يعتمد على القوة، بل على مقاومة التآكل.

Property	F304	F316
Tensile strength	≥515 MPa	≥515 MPa
Yield strength	≥205 MPa	≥205 MPa
Elongation	≥30%	≥30%
Hardness	≤183 HBW	≤183 HBW

4. الاختلاف في التطبيقات
يُستخدم F304 عادةً في:
أنظمة الأنابيب الداخلية
خطوط المياه والبخار
المعدات الصناعية العامة
البيئات ذات معدلات التآكل المنخفضة

يُستخدم F316 عادةً في:
الأنظمة البحرية والمنشآت البحرية (Offshore)
محطات المعالجة الكيميائية
مصافي النفط والغاز
البيئات المعرضة للكلوريدات

5. الاختلاف في التكلفة والاختيار
يُعد F304 أكثر اقتصادية ويُستخدم على نطاق واسع في التطبيقات الصناعية العامة.
يتميز F316 بتكلفة أعلى نظراً لاحتوائه على الموليبدينوم، ولكنه يوفر عمراً تشغيلياً أطول في البيئات المسببة للتآكل.
يجب أن يعتمد الاختيار على ظروف التشغيل، ولا سيما التعرض للكلوريدات، ودرجة الحرارة، ومستوى خطر التآكل.

6. رقم مكافئ مقاومة التنقير (PREN)
يُستخدم مؤشر PREN لتقييم مقاومة التآكل الموضعي (التنقير).
المعادلة: PREN يساوي نسبة الكروم + (3.3 × نسبة الموليبدينوم) + (16 × نسبة النيتروجين).
تتراوح قيمة PREN للنوع F304 بين 18 و20 تقريباً.
تتراوح قيمة PREN للنوع F316 بين 24 و28 تقريباً.
تشير القيمة الأعلى لـ PREN إلى مقاومة أفضل لتآكل التنقير في البيئات التي تحتوي على الكلوريدات.
في الظروف الأكثر قسوة، توفر أنواع الفولاذ المقاوم للصدأ مزدوج الطور (Duplex)، مثل ASTM A182 F51 أو Super Duplex F53، مقاومة أعلى للتآكل.

7. المطيلية ومقاومة درجات الحرارة
تشير المطيلية إلى قدرة المادة على التشكل (التغير في الشكل) تحت تأثير الإجهاد دون حدوث تشقق. يتمتع كل من F304 وF316 بمطيلية جيدة بفضل بنيتهما الأوستنيتية، مما يجعلهما مناسبين لأنظمة الوصلات ذات الحواف (Flanged joints).
يجب فهم مقاومة درجات الحرارة من منظورين: تشير مقاومة الأكسدة إلى الاستقرار السطحي عند درجات الحرارة العالية، بينما تعتمد القدرة على تحمل الضغط على أكواد التصميم والإجهاد المسموح به.
يتمتع كل من F304 وF316 بمقاومة جيدة للأكسدة عند درجات الحرارة المرتفعة. ومع ذلك، في البيئات التي تحتوي على الكلوريدات، قد يتعرض كلا النوعين لتشقق التآكل الإجهادي (SCC) عندما تتجاوز درجة الحرارة 60 درجة مئوية تقريباً في ظل وجود إجهاد شد.
يمكن استخدام النوعين F304H وF316H في التطبيقات التي تتطلب قوة تحمل عند درجات حرارة أعلى، بينما يُفضل استخدام F304L وF316L في الأنظمة الملحومة لتقليل خطر "التحسس" (Sensitization) المعدني.

تصنيفات الضغط وفئات ASME B16.5
عادةً ما تُصنَّع الشفاه (Flanges) المصنوعة من مادة ASTM A182 وفقاً لمعايير فئات الضغط ASME B16.5، التي تحدد تصنيفات الضغط ودرجة الحرارة للشفاه بناءً على درجة المادة ودرجة حرارة التشغيل.
وتشمل فئات الضغط القياسية: 150، و300، و600، و900، و1500، و2500. ومع ارتفاع الفئة، تزداد بشكل ملحوظ سماكة جدار الشفة، وقوة البراغي، وقدرة تحمل الضغط.
ومع ذلك، فإن تصنيف الضغط لا ينفصل عن درجة المادة؛ فعلى سبيل المثال، تحافظ الشفاه المصنوعة من الفولاذ المقاوم للصدأ (من الدرجتين F304 وF316) عموماً على استقرار أفضل ومقاومة أعلى للتآكل في ظروف درجات الحرارة المرتفعة مقارنةً بدرجات الفولاذ السبائكي (Alloy Steel)، في حين توفر الشفاه المصنوعة من الفولاذ السبائكي (من الدرجتين F11 وF22) مقاومة فائقة للزحف (Creep) عند درجات الحرارة العالية في أنظمة البخار وتوليد الطاقة.




شفاه ASME المصنوعة من الفولاذ المقاوم للصدأ: الدرجات والأداء
تشمل أكثر درجات الفولاذ المقاوم للصدأ شيوعاً في تصنيع شفاه ASME الدرجات: F304 وF304L وF316 وF316L. وتُستخدم أنواع الفولاذ المقاوم للصدأ الأوستنيتي هذه على نطاق واسع في أنظمة الأنابيب الصناعية نظراً لما تتمتع به من متانة ممتازة، وقابلية عالية للحام، ومقاومة فائقة للتآكل.

ASTM Material	UNS Number	Common Name	Key Characteristics
A182 F304	S30400	304 SS	Standard austenitic, 18% Cr, 8% Ni
A182 F304L	S30403	304L SS	Low-carbon version (≤0.03% C)
A182 F316	S31600	316 SS	2-3% Mo for improved corrosion resistance
A182 F316L	S31603	316L SS	Low-carbon with Mo
A182 F321	S32100	321 SS	Ti-stabilized for weldability
A182 F347	S34700	347 SS	Nb-stabilized for high-temp
A182 F904L	N08904	904L SS	High Mo (4-5%), Cu-added
A182 F6a (Duplex)	S31803	2205 Duplex	22% Cr, 5% Ni, 3% Mo

مقارنة تكاليف الشراء ودورة حياة المشروع لحواف (Flanges) ASTM A182 من النوعين F304 وF316
1. تكلفة الشراء الأولية: بالنسبة للحواف ذات نفس التصنيف والمواصفات الخاصة بالضغط، تكون تكلفة المواد الخام للنوع F316 أعلى بنسبة تتراوح بين 30% و50% مقارنة بالنوع F304؛ ويعزى فرق السعر هذا بشكل أساسي إلى تكلفة عنصري النيكل والموليبدينوم.
2. المشاريع قصيرة الأجل (3–5 سنوات؛ بيئات داخلية وجافة): يؤدي اختيار النوع F304 إلى خفض ميزانية الشراء الأولية بشكل كبير، مع تلبية أدائه للمتطلبات التشغيلية بالكامل.
3. المشاريع طويلة الأجل (أكثر من 8 سنوات؛ بيئات ساحلية أو كيميائية مسببة للتآكل): على الرغم من أن النوع F304 يتميز بسعر أولي أقل، إلا أن التسرب الناجم عن التآكل يحدث عادةً في غضون 2–3 سنوات. وتفوق التكاليف المرتبطة باستبدال الحواف، وفترات التوقف للصيانة، وخسائر الإنتاج، بفارق كبير قيمة الفرق في السعر مقارنة بالنوع F316، مما يجعل F316 أكثر جدوى اقتصادية على مدار دورة الحياة الكاملة.
4. درجات مشتقة منخفضة الكربون (F304L/F316L)
تُستخدم الحواف من النوعين F304L وF316L بشكل شائع في التطبيقات الهندسية؛ وهي نسخ معدلة منخفضة الكربون من الدرجات القياسية، حيث تحتوي على نسبة كربون تبلغ 0.03% أو أقل. وتعمل هذه التركيبة على القضاء على خطر التآكل الحبيبي (intergranular corrosion) الذي قد يحدث بعد اللحام، مما يجعلها مناسبة للحواف ذات الجدران السميكة، والتطبيقات التي تتطلب عمليات لحام متكررة، والتشغيل المستمر في درجات حرارة عالية. وتتبع عملية الاختيار نفس المنطق المطبق على الدرجات الأساسية: اختيار F304L للبيئات الأقل عرضة للتآكل، واختيار F316L للظروف القاسية المسببة للتآكل.




الخلاصة
لا يمثل الاختيار بين حواف ASTM A182 من النوعين F304 وF316 مجرد تمييز بسيط بين فئة "أساسية" وفئة "عالية الجودة"؛ بل هما مادتان مختلفتان تناسب كل منهما ظروف تشغيل محددة:
توفر حواف F304 حلاً فعالاً من حيث التكلفة ومناسباً للأغراض العامة، حيث تقدم قيمة ممتازة للتطبيقات الداخلية التي تتعامل مع وسائط نظيفة وبيئات خالية من أيونات الكلوريد؛
تعتمد حواف F316 على إضافة الموليبدينوم لتعزيز مقاومة التآكل، مما يجعلها ضرورية للبيئات القاسية التي تتعرض للكلوريدات أو الأحماض أو القلويات أو الظروف البحرية؛ تتمحور عملية الاختيار حول الموازنة بين التكلفة ومتطلبات الأداء؛ إذ ينبغي تجنب النفقات غير الضرورية المرتبطة بالمواد عالية التكلفة، مع الحذر في الوقت ذاته من مخاطر التآكل والتسرب التي قد تنجم عن اختيار مواد غير مناسبة بهدف توفير المال. وتستند القرارات بهذا الشأن إلى ثلاثة معايير رئيسية: محتوى أيونات الكلوريد في المادة المنقولة عبر الأنابيب، وبيئة التشغيل، والعمر التشغيلي المستهدف للمشروع.
في مشاريع الأنابيب المتقدمة —مثل تلك المتعلقة بالبتروكيماويات والهندسة البحرية والصناعات الدوائية— قد تؤدي الأخطاء في اختيار المواد مباشرةً إلى حوادث تمس السلامة. لذا، يُعد التمييز الدقيق بين حواف الربط (Flanges) من نوعي A182 F304 وF316 خلال مرحلتي التصميم والشراء أمراً جوهرياً لضمان التشغيل المستقر وطويل الأمد لنظام الأنابيب بأكمله.




الأسئلة الشائعة


ما هو الفرق الرئيسي بين ASTM A182 F304 وF316؟
يكمن الفرق الرئيسي في احتواء النوع F316 على عنصر الموليبدينوم، مما يعزز مقاومته للتآكل النُقري (pitting) والتآكل الشقّي (crevice corrosion) في البيئات التي تحتوي على الكلوريدات.
أيهما أفضل: حافة الربط (Flange) من نوع F304 أم F316؟
يُعد النوع F316 أفضل في البيئات المسببة للتآكل، بينما يُعتبر النوع F304 أكثر جدوى اقتصادية للاستخدامات العامة.
هل يصلح النوع F316 للاستخدام مع مياه البحر؟
يتمتع النوع F316 بمقاومة محسّنة، لكنه ليس مقاوماً تماماً لمياه البحر، لا سيما في الظروف التي تكون فيها المياه راكدة أو دافئة.
لماذا يُعد الموليبدينوم عنصراً مهماً في النوع F316؟
يعمل الموليبدينوم على زيادة المقاومة لأنواع التآكل الموضعي، مثل التآكل النُقري والتآكل الشقّي.
هل يمكن لحام النوعين F304 وF316؟
نعم، يمكن لحام كلا النوعين، ولكن يُفضل استخدام النسخ منخفضة الكربون (F304L وF316L) في تطبيقات اللحام.
