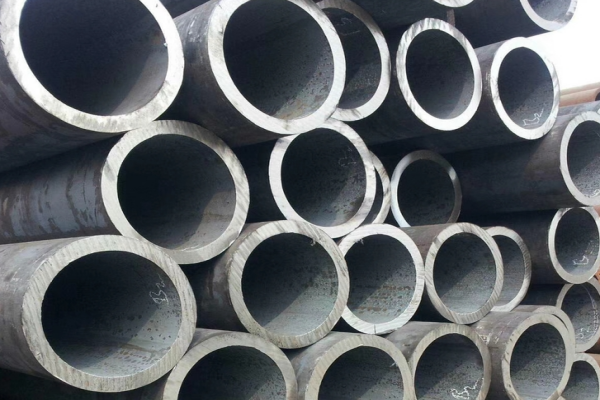

ماذا يعني SCH ؟
SCH هو اختصار للجدول، والذي يظهر عادةً في معيار أنابيب الصلب الأمريكية، وهو عبارة عن بادئة لرقم سلسلة، على سبيل المثال: SCH10، SCH40، SCH80، وما إلى ذلك. وبالتوافق مع أرقام السلسلة المذكورة أعلاه، ستجد سمك الجدار. لكل مواصفات الأنابيب الفولاذية في جدول حجم الأنابيب الفولاذية، هذا منصوص عليه في معيار الجمعية الوطنية الأمريكية للمعايير ANSIB36.10 لعام 1938 (الأنابيب الفولاذية الملحومة وغير الملحومة).
ما هو مصادر القدرة النووية؟
NPS (حجم الأنبوب الاسمي) هو رقم ترتيبي بدون أبعاد يستخدم للإشارة إلى حجم الأنبوب، يشير الرقم الذي يلي NPS إلى حجم الأنبوب القياسي. نظام NPS نشأ من نظام IPS (حجم أنبوب الحديد)، الذي تم تقديمه التمييز بين أحجام الأنابيب المختلفة كانت هذه الأحجام في الأصل بالبوصة وتمثل القطر الداخلي التقريبي للأنبوب. على سبيل المثال، يبلغ قطر الأنبوب الداخلي الذي يحمل علامة IPS 6 حوالي 6 بوصات.
كانت للأنابيب المبكرة سماكة جدار ثابتة لكل حجم، والتي سُميت فيما بعد بسماكة الجدار القياسية (STDs)، كما تم توحيد القطر الخارجي للأنابيب أيضًا. ويعتمد التعريف الأساسي لـ NPS على القطر الخارجي للأنابيب NPS12 وما دونه، سيكون القطر الخارجي أكبر قليلاً من عدد البوصات المحددة بعد NPS؛ بالنسبة للأنابيب من NPS14 وما فوق، فإن القطر الخارجي يساوي عدد البوصات المرتبطة بـ NPS يبلغ طول الأنابيب الفولاذية الممثلة بـ NPS 6 168.3 مم بشكل موحد، ومع ذلك، فإن NPS لا يتوافق تمامًا مع القطر الداخلي للأنبوب، خاصة بالنسبة لسلسلة سمك الجدار المختلفة، سيكون التغيير في القطر الداخلي أكثر وضوحًا.
حجم الأنابيب من سلسلة Sch، جدول مقارنة سمك الجدار (جدول مقارنة سمك الجدار والمليمتر)
(معيار GB) طريقة التعبير عن درجة سمك جدار الأنابيب الفولاذية (Sch).
تختلف طريقة التعبير لسلسلة درجة سمك الجدار من الأنابيب الفولاذية باختلاف المعايير. هناك ثلاث طرق رئيسية للتعبير:
1. بواسطة رقم الأنبوب (Sch) يشير إلى:
بالنسبة لسمك جدار أنابيب الفولاذ الكربوني، هناك 10 درجات: Sch10، 20، 30، 40، 60، 80، 100، 120، 140، 160 (إذا تمت إضافة s بعد الرقم، فهذا يعني أنابيب الفولاذ المقاوم للصدأ للفولاذ المقاوم للصدأ)؛ سلسلة سمك الجدار، هناك أربع درجات: 5S، 10S، 40S، 80S
2. يتم التعبير عنها بوزن الأنبوب، مثل STD (الوزن القياسي)، XS (أنبوب سميك)، XxS (أنبوب سميك جدًا)
3. يتم التعبير عنها بحجم سمك جدار الأنبوب الفولاذي، أي "القطر الخارجي للأنبوب × سمك الجدار"، مثل 89x4
لسمك جدار الأنابيب الفولاذية الكربونية، هناك 10 درجات: Sch10، 20، 30، 40، 60، 80، 100، 120، 140، 160
DN15 - DN1200 NPS1/2" - 48" الأنابيب القياسية الأمريكية Sch درجة سمك الجدار بالمليمترات المقابلة (مم)
NPS
|
DN
|
Tube OD.
|
SCH5s
|
SCH10s
|
SCH10
|
SCH20
|
SCH30
|
STD
|
SCH40
|
SCH40s
|
1/2" |
15
|
21.3
|
1.65
|
2.11
|
2.11
|
|
2.41
|
2.77
|
2.77
|
2.77
|
3/4"
|
20
|
26.7
|
1.65
|
2.11
|
2.11
|
|
2.41
|
2.87
|
2.87
|
2.87
|
1"
|
25
|
33.4
|
1.65
|
2.77
|
2.77
|
|
2.9
|
3.38
|
3.38
|
3.38
|
1-1/4"
|
32
|
42.2
|
1.65
|
2.77
|
2.77
|
|
2.97
|
3.56
|
3.56
|
3.56
|
1-1/2"
|
40
|
48.3
|
1.65
|
2.77
|
2.77
|
|
3.18
|
3.68
|
3.68
|
3.68
|
2"
|
50
|
60.3
|
1.65
|
2.77
|
2.77
|
|
3.18
|
3.91
|
3.91
|
3.91
|
2-1/2"
|
65
|
73
|
2.11
|
3.05
|
3.05
|
|
4.78
|
5.16
|
5.16
|
5.16
|
3"
|
80
|
88.9
|
2.11
|
3.05
|
3.05
|
|
4.78
|
5.49
|
5.49
|
5.49
|
3-1/2"
|
90
|
101.6
|
2.11
|
3.05
|
3.05
|
|
4.78
|
5.74
|
5.74
|
5.74
|
4"
|
100
|
114.3
|
2.11
|
3.05
|
3.05
|
|
4.78
|
6.02
|
6.02
|
6.02
|
5"
|
125
|
141.3
|
2.77
|
3.4
|
3.4
|
|
|
6.55
|
6.55
|
6.55
|
6"
|
150
|
168.3
|
2.77
|
3.4
|
3.4
|
|
|
7.11
|
7.11
|
7.11
|
8"
|
200
|
219.1
|
2.77
|
3.76
|
3.76
|
6.35
|
7.04
|
8.18
|
8.18
|
8.18
|
10"
|
250
|
273
|
3.40
|
4.19
|
4.19
|
6.35
|
7.8
|
9.27
|
9.27
|
9.27
|
12"
|
300
|
323.8
|
3.96
|
4.57
|
4.57
|
6.35
|
8.38
|
9.53
|
10.31
|
9.53
|
14"
|
350
|
355.6
|
3.96
|
4.78
|
6.35
|
7.92
|
9.53
|
9.53
|
11.13
|
|
16"
|
400
|
406.4
|
4.19
|
4.78
|
6.35
|
7.92
|
9.53
|
9.53
|
12.7
|
|
18"
|
450
|
457.2
|
4.19
|
4.78
|
6.35
|
7.92
|
11.13
|
9.53
|
14.27
|
|
20"
|
500
|
508
|
4.78
|
5.54
|
6.35
|
9.53
|
12.7
|
9.53
|
15.09
|
|
22"
|
550
|
558.8
|
4.78
|
5.54
|
6.35
|
9.53
|
12.7
|
9.53
|
|
|
24"
|
600
|
609.6
|
5.54
|
6.35
|
6.35
|
9.53
|
14.27
|
9.53
|
17.48
|
|
26"
|
650
|
660.4
|
|
|
7.92
|
12.7
|
|
9.53
|
|
|
28"
|
700
|
711.2
|
|
|
7.92
|
12.7
|
15.88
|
9.53
|
|
|
30"
|
750
|
762
|
6.35
|
7.92
|
7.92
|
12.7
|
15.88
|
9.53
|
|
|
32"
|
800
|
812.8
|
|
|
7.92
|
12.7
|
15.88
|
9.53
|
17.48
|
|
34"
|
850
|
863.6
|
|
|
7.92
|
12.7
|
15.88
|
9.53
|
17.48
|
|
36"
|
900
|
914.4
|
|
|
7.92
|
12.7
|
15.88
|
9.53
|
19.05
|
|
38"
|
950
|
965.2
|
|
|
|
|
|
9.53
|
|
|
40"
|
1000
|
1016
|
|
|
|
|
|
9.53
|
|
|
42"
|
1050
|
1066.8
|
|
|
|
|
|
9.53
|
|
|
44"
|
1100
|
1117.6
|
|
|
|
|
|
9.53
|
|
|
46"
|
1150
|
1168.4
|
|
|
|
|
|
9.53
|
|
|
48"
|
1200
|
1219.2
|
|
|
|
|
|
9.53
|
|
درجات سمك الجدار من سلسلة Sch الشائعة
درجات سمك الجدار لأنابيب الصلب الكربوني هي بشكل رئيسي ما يلي: SCH10، SCH20، SCH30، SCH40، SCH60، SCH80، SCH100، SCH120، SCH140، SCH160 تغطي هذه الدرجات النطاق من سمك الجدار الرقيق إلى سمك الجدار الفائق السُمك يمكن أن يلبي احتياجات سيناريوهات التطبيق المختلفة، على سبيل المثال، يتم استخدام SCH10 عادةً لتطبيقات الضغط المنخفض، بينما يتم استخدام SCH80 أو SCH160 في المواقف التي تتطلب قوة أعلى ومقاومة للضغط.
درجات سمك الجدار لأنابيب الفولاذ المقاوم للصدأ هي 5S، 10S، 40S و80S. تستخدم أنابيب الفولاذ المقاوم للصدأ على نطاق واسع وغالبًا ما تستخدم في المجالات الصناعية ذات متطلبات التآكل العالية.
ملخص
توفر سلسلة SCH لدرجات سمك جدار الأنابيب طريقة موحدة للإشارة إلى سمك جدار الأنابيب الفولاذية ذات المواصفات المختلفة. نشأ هذا النظام من معيار أنابيب الصلب الأمريكية ويستخدم على نطاق واسع في مشاريع خطوط الأنابيب حول العالم يستخدم لتحديد مواصفات الأنبوب، بينما يستخدم SCH للإشارة إلى سمك جدار الأنبوب، ويعد فهم المفاهيم الأساسية لـ SCH وNPS أمرًا ضروريًا لاختيار نوع الأنبوب المناسب وسمك الجدار في التطبيقات العملية، وفقًا للأنابيب المختلفة المعايير ومستويات الضغط وبيئات الاستخدام، فإن اختيار مستوى SCH المناسب يمكن أن يضمن سلامة وموثوقية نظام خطوط الأنابيب.
