مخطط القطر الخارجي وسمك الجدار لأنابيب SMLS

تُستخدم أنابيب الفولاذ غير الملحومة (أنابيب SMLS) على نطاق واسع في قطاعات النفط والغاز، والهندسة الميكانيكية، وتوليد الطاقة، وأنظمة الغلايات، والتطبيقات الإنشائية. عند اختيار المهندسين لأنبوب غير ملحوم لمشروع ما، يُراعى دائمًا معياران أساسيان: القطر الخارجي (OD) وسمك الجدار. يُحدد هذان البعدان بشكل مباشر معدل ضغط الأنبوب، وتوافقه مع التركيبات، وملاءمته للبيئات ذات درجات الحرارة العالية أو الضغط العالي.

سلسلة سمك جدار أنابيب الفولاذ غير الملحومة. تُعرّف معايير MSS وASME الأمريكية سمك الجدار بالوزن، وتُصنّفه إلى ثلاثة أنواع:

(1) يُرمز للأنابيب ذات الوزن القياسي بالرمز std؛ (2) تُرمز للأنابيب السميكة بالرمز xs؛ (3) تُرمز للأنابيب فائقة السُمك بالرمز xxs. (4) بالنسبة للأنابيب ذات القطر الداخلي ≤ 250 مم، يُعادل sch40 الأنبوب القياسي. بالنسبة للأنابيب ذات القطر الداخلي ≤ 200 مم، يُعادل sch80 الأنبوب xs.

ما هو القطر الخارجي في أنابيب SMLS؟
يشير القطر الخارجي (OD) إلى العرض الخارجي الإجمالي للأنبوب مُقاسًا عبر سطحه.

ويؤثر هذا على نوع التركيبات المناسبة للأنبوب.

ويحدد كيفية توصيل الأنبوب بالشفاه والوصلات والصمامات والمكونات الأخرى.

يُوحد القطر الخارجي وفقًا لمعايير ASTM وASME وAPI، بالإضافة إلى العديد من المواصفات الدولية.

تتراوح الأحجام الإمبراطورية الشائعة من 1/8 بوصة إلى 48 بوصة، بينما تُستخدم الأحجام المترية أيضًا في الآلات والأنظمة الهيدروليكية.

ما هو سُمك الجدار؟

سُمك الجدار هو المسافة بين السطح الداخلي والخارجي للأنبوب. وهو عامل حاسم في:

مقاومة الضغط الداخلي

قوة التحمل الهيكلية

الوزن لكل متر

الأداء طويل الأمد في البيئات القاسية

في معظم المعايير الصناعية، يُعبَّر عن سُمك الجدار باستخدام أرقام الجدول مثل Sch10، Sch20، Sch40، Sch80، Sch160، أو كسمك فعلي بالمليمتر في الأنظمة المترية.

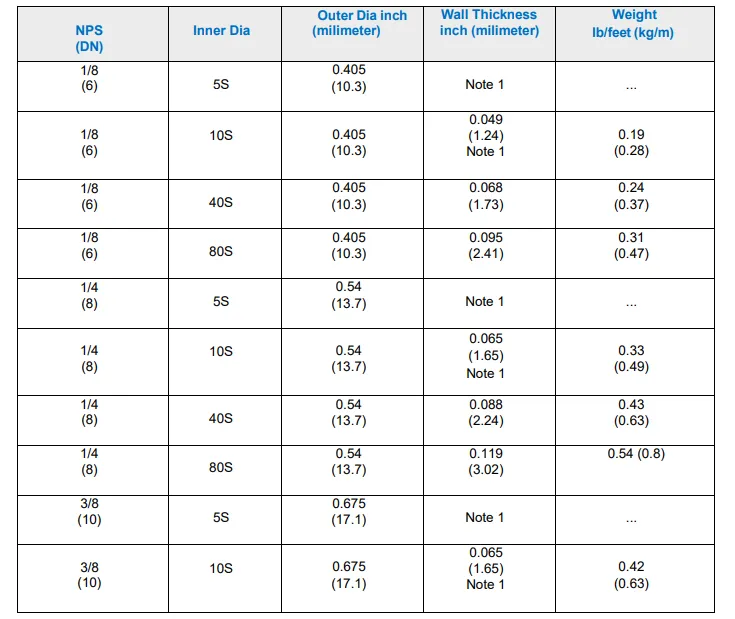

مخطط القطر الخارجي وسمك الجدار لأنابيب SMLS (الأحجام الشائعة)

يُظهر الجدول أدناه مخططًا مرجعيًا مُبسطًا يُستخدم عادةً لأنابيب ASTM A106/A53/API 5L غير الملحومة.

كيفية استخدام مخطط القطر الخارجي وسمك الجدار
عند اختيار أنبوب SMLS، يتبع المهندسون عادةً الخطوات التالية:

1. تأكيد القطر الخارجي المطلوب
بناءً على سعة التدفق أو متطلبات التوصيل.

2. تحديد معدل الضغط المطلوب
ضغط أعلى ← اختيار جدار أكثر سمكًا (Sch80/Sch160).

3. التحقق من التوافق مع التركيبات والصمامات
يحدد القطر الخارجي أحجام الحواف المطابقة.

4. موازنة التكلفة والأداء
الجدار الأثقل = أقوى، ولكنه أيضًا أكثر تكلفة.

لهذا السبب، يُعد مخطط القطر الخارجي وسمك الجدار المُنظم بشكل صحيح أمرًا ضروريًا في الأعمال الهندسية اليومية.
