Tubería y revestimiento de acero API 5CT P110

1. ¿Qué son las tuberías y los tubos de revestimiento P110?

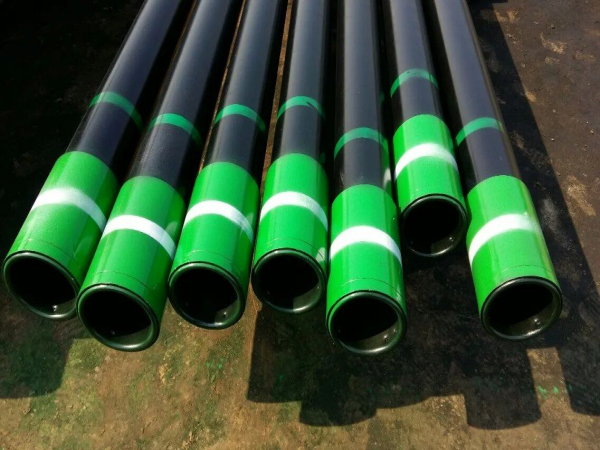

Las tuberías y los tubos de revestimiento P110 de API 5CT son tubos de acero que cumplen con la norma 5CT del Instituto Americano del Petróleo (API) y se utilizan específicamente para operaciones de perforación y terminación en pozos de petróleo y gas. Las tuberías y los tubos de revestimiento de grado P110 tienen una mayor resistencia que otros grados como J55, K55, N80, L80 y T95, con una resistencia mínima a la tracción de 862 MPa y un rango de límite elástico de 758 a 965 MPa, adecuados para entornos de pozos profundos con presiones y tensiones más altas. El material P110 suele tener una banda blanca en el extremo para identificar el material.

Las tuberías y los tubos de revestimiento P110 se utilizan ampliamente en pozos petrolíferos medianos y profundos, especialmente en condiciones de alta presión y alta tensión, lo que ayuda a mejorar la estabilidad y la seguridad de las operaciones de perforación. Su composición material incluye carbono, manganeso, molibdeno, cromo, níquel, cobre, fósforo, azufre y silicio, que le dan a las tuberías excelentes propiedades mecánicas y aseguran una durabilidad a largo plazo en entornos subterráneos hostiles. Las tuberías y los tubos P110 se utilizan ampliamente en campos industriales como la extracción de petróleo y la extracción de gas natural.

La tubería API 5CT P110 es una tubería de revestimiento de petróleo de alta resistencia, alta resistencia al desgaste y alta resistencia a la corrosión. Pertenece a la tubería API 5CT Grupo 3 y es el único grado en este grupo. Su límite elástico mínimo es de 965 MPa y su resistencia mínima a la tracción es de 862 MPa. Está compuesta de carbono, manganeso, cromo, níquel, cobre, azufre y otros componentes, que le dan excelentes propiedades mecánicas. La tubería P110 es adecuada para diámetros exteriores que van desde 4½ pulgadas a 20 pulgadas. Se utiliza comúnmente para conexiones de rosca redonda corta, rosca redonda larga y rosca de refuerzo. La longitud se divide en grados R1 a R3. Se utiliza comúnmente en la perforación de pozos de petróleo y gas. También se puede utilizar en el procesamiento de alimentos, intercambiadores de calor y en las industrias petroquímicas.

2. ESPECIFICACIONES DE TUBERÍAS DE ENCASTRAMIENTO API 5CT P110

Estándares: API 5CT
Modelo de uso común: 2-3/8", 2-7/8", 3-1/2", 4", 4-1/2"
Rango de longitud: R1 (6,10-7,32 m), R2 (8,53-9,75 m), R3 (11,58-12,8 m)
Grado de acero (Grados de revestimiento, Grados de tubería): J55, K55, N80-1, N80-Q, L80, P110
Rosca: STC, LTC, BTC
Especialidades:
Desplazamiento (longitud completa o solo extremos)
Roscado
Tratamiento térmico
Recalcado externo
Prueba hidrostática
Acoplamientos: EUE, AB Acoplamientos modificados, torneados hacia abajo, con holgura especial
Recubrimiento Especificaciones del cliente
Capacidad total de inspección por parte de terceros (EMI, SEA y línea de soldadura)
Juntas de unión

3.Dimensiones y peso de la tubería de revestimiento P110

Las dimensiones y el peso de las tuberías de revestimiento P110 pueden variar según los requisitos y estándares específicos establecidos por el Instituto Americano del Petróleo (API). Sin embargo, una especificación común para la tubería de revestimiento P110 es la siguiente:
(1)Diámetro exterior (OD): varía de 4 1/2 pulgadas a 20 pulgadas
(2)Espesor de la pared: generalmente se especifica en términos de libras por pie o en milímetros para unidades métricas
(3)Peso: varía según el diámetro exterior, el espesor de la pared y la longitud de la tubería de revestimiento

4.Características de la tubería de revestimiento API 5CT P110

La tubería de revestimiento API 5CT P110 se ofrece con un rango de longitud libre de 8 a 13 m según la norma SY/T6194-96. Sin embargo, también está disponible en longitudes no inferiores a 6 m y su cantidad no debe ser superior al 20 %.

No se permite que aparezcan las deformaciones mencionadas anteriormente en la superficie exterior del acoplamiento de tubería de revestimiento API 5CT P110.

No se aceptan deformaciones como pliegues, líneas finas, separaciones, grietas o costras en las superficies internas y externas del producto. Todos estos defectos deben eliminarse por completo y la profundidad eliminada no debe superar el 12,5 % del espesor nominal de la pared.

La superficie de la rosca del acoplamiento y la tubería de revestimiento API 5CT P110 debe ser lisa sin rebabas, rasgaduras u otros defectos que puedan tener un impacto negativo en la resistencia y la conexión estrecha.

5.API 5CT P110 Tubing Mechanical Properties

API 5CT P110 Casing Tubing Tensile & Hardness Requirement

6. Inspección de referencia para tuberías y revestimientos P110

Inspección visual de la superficie de la tubería
Control de dimensiones
Prueba de ensayos no destructivos (END) que incluye partículas magnéticas, prueba ultrasónica, prueba hidrostática
Prueba de deriva
Análisis químico
Prueba mecánica de resistencia a la tracción, límite elástico y elongación
Prueba de impacto Charpy
Pruebas de aplanamiento
Prueba de dureza
Control de extremos de rosca con calibre de rosca y control de acoplamiento

Tubería de revestimiento P110 API 5CT:
La tubería de revestimiento P110 se instala en el fondo del pozo para proporcionar integridad estructural al pozo y debe soportar la presión de colapso externo de las formaciones rocosas y la presión de fluencia interna de fluidos y gases. Debe soportar su propio peso y soportar el torque y la presión transaxial que se le colocan mientras se desliza por el pozo. La tubería de revestimiento se considera como un pilote de tubería que estabilizará el pozo petrolero.

Tubería de revestimiento P110 API 5CT:
La tubería P110 se instala dentro de la tubería de revestimiento. Se utiliza para transportar (bombear) petróleo crudo o gas natural desde la roca madre hasta el cabezal del pozo. En el interior de la tubería se encuentran varillas de succión, que se utilizan para bombear petróleo y gas.

7. Aplicación de la tubería de revestimiento P110

Las tuberías de revestimiento P110 se utilizan comúnmente en operaciones de pozos de petróleo y gas para diversas aplicaciones, que incluyen:
(1) Soporte del pozo
La tubería de revestimiento P110 se utiliza para revestir el pozo, lo que proporciona integridad estructural y soporte para evitar el colapso durante la perforación y la finalización del pozo.
(2) Contención de fluidos
Estas tuberías ayudan a contener y controlar el flujo de fluidos como petróleo, gas natural y lodo de perforación dentro del pozo.
(3) Protección contra la corrosión
La tubería de revestimiento P110 ofrece resistencia a la corrosión, lo que ayuda a mantener la integridad del pozo en entornos corrosivos.
(4) Contención de presión
La alta resistencia de la tubería de revestimiento P110 le permite soportar los diferenciales de presión encontrados durante la producción, lo que evita fallas en el pozo y garantiza la seguridad.
(5)Aislamiento zonal
La tubería de revestimiento P110 se utiliza para aislar zonas específicas del pozo, lo que facilita la producción eficiente y la gestión del yacimiento.
