Tabla de dimensiones de ángulos de acero ASTM A36

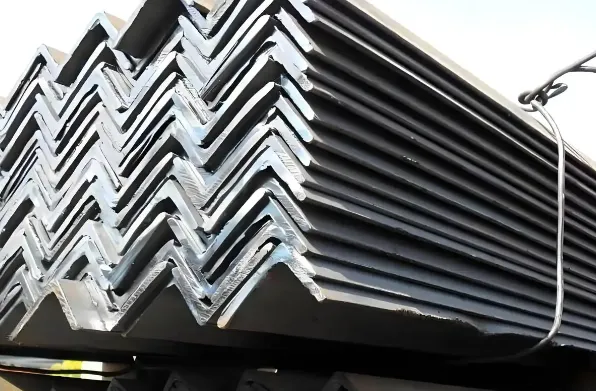

El acero angular estándar estadounidense (ASTM) es un tipo de acero laminado en caliente con una sección transversal en forma de L, compuesto por dos placas de acero que se intersectan perpendicularmente, con lados iguales o desiguales. Se caracteriza por su estructura en ángulo recto, su gran capacidad de carga y su facilidad de conexión. La norma ASTM A36, desarrollada por la Sociedad Estadounidense de Pruebas y Materiales (ASTM), es un estándar para el acero estructural al carbono. Su acero angular laminado en caliente, debido a su rendimiento equilibrado y a su costo relativamente bajo, se ha convertido en un material fundamental en campos como la construcción, la maquinaria y la energía.

Actualización de la versión estándar: La versión más reciente es la ASTM A36/A36M-22 (revisada en 2022), la cual optimiza principalmente los rangos de tolerancia dimensional y los métodos de verificación de propiedades mecánicas, sustituyendo a la versión de 2019.

¿Qué es el acero angular ASTM A36?

El acero angular ASTM A36 hace referencia al acero estructural en forma de L producido bajo la norma ASTM A36, definida por ASTM International.
Se trata de un acero con bajo contenido de carbono que posee buenas propiedades mecánicas, lo que lo hace ideal para aplicaciones estructurales que requieren resistencia y durabilidad sin incurrir en costos elevados.

Tabla de dimensiones del acero angular ASTM A36 (Ángulos de lados iguales)

A continuación, se presenta una tabla de dimensiones de acero angular ASTM A36 de lados iguales, de uso común (en pulgadas y mm):

Size (inches)	Leg Size (mm)	Thickness (mm)	Weight (kg/m)
1" × 1" × 1/8"	25 × 25	3	1.12
1-1/2" × 1-1/2" × 1/8"	38 × 38	3	1.75
2" × 2" × 1/4"	50 × 50	6	3.77
3" × 3" × 1/4"	75 × 75	6	5.67
4" × 4" × 3/8"	100 × 100	10	11.9
5" × 5" × 3/8"	125 × 125	10	14.9
6" × 6" × 1/2"	150 × 150	12	22.6

Dimensiones de ángulos de acero de lados desiguales

Además de los ángulos de lados iguales, la norma ASTM A36 también incluye ángulos de acero de lados desiguales para usos estructurales especializados.
Ejemplos:
75 × 50 × 6 mm
100 × 75 × 8 mm
150 × 90 × 10 mm
Los ángulos de lados desiguales se utilizan a menudo en situaciones donde las diferentes direcciones de carga requieren longitudes de lados variadas.

Propiedades mecánicas de los ángulos de acero ASTM A36

Property	Value
Yield Strength	≥ 250 MPa
Tensile Strength	400–550 MPa
Elongation	≥ 20%

Normas y propiedades del material del acero angular ASTM A36

1. Normas:
ASTM A36/A36M-19: Define la composición química, las propiedades mecánicas y los procesos de tratamiento térmico para el acero estructural al carbono.

ASTM A6/A6M: Especifica las tolerancias dimensionales para el acero estructural laminado en caliente, tales como una desviación de anchura admisible de ±1,6 mm (para ≤100 mm).

2. Propiedades del material:
Composición química: Carbono (C) ≤0,26%, Manganeso (Mn) ≥0,80%, Fósforo (P) ≤0,040%, Azufre (S) ≤0,050%, Silicio (Si) ≤0,40%.

3. Propiedades mecánicas:
Límite elástico ≥250 MPa (espesor ≤200 mm);
Resistencia a la tracción 400-550 MPa;
Alargamiento ≥20% (espesor ≤50 mm).
Procesabilidad: Buena soldabilidad, facilidad de corte y capacidad de conformado en frío; no presenta requisitos de tenacidad al impacto a bajas temperaturas.

Conclusión

El acero angular ASTM A36 laminado en caliente constituye una solución fiable y rentable para una amplia gama de aplicaciones estructurales e industriales. Gracias a sus dimensiones estandarizadas, sus sólidas propiedades mecánicas y su versatilidad de uso, sigue siendo un material preferente en las industrias mundiales de la construcción y la manufactura.
Ya sea que esté buscando materiales para un gran proyecto de infraestructura o para un trabajo de fabricación a pequeña escala, comprender las especificaciones y las tablas de dimensiones del acero angular ASTM A36 le ayudará a tomar decisiones de compra fundamentadas y a mejorar la eficiencia de su proyecto.
