¿Cuáles son las funciones de los codos de 90°?

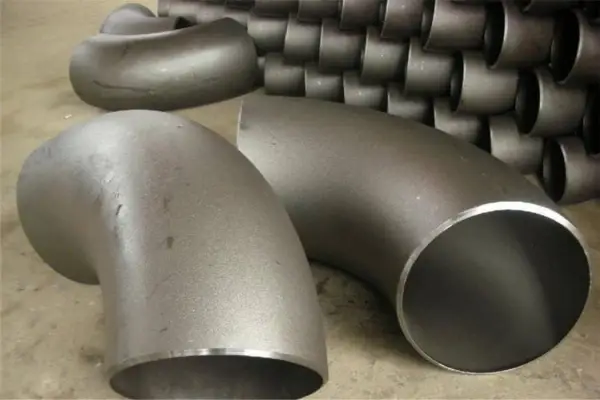

En el diseño y la construcción de sistemas de tuberías, los codos de acero inoxidable de 90 grados son uno de los accesorios más utilizados, que se utilizan ampliamente en muchas industrias como la petrolera, la química, la energía eléctrica y la construcción. Como conector clave que cambia la dirección del flujo de las tuberías, los codos de acero inoxidable de 90 grados se han convertido en una parte indispensable de la ingeniería de tuberías moderna debido a su excelente resistencia a la corrosión y a la presión.

1. Definición y funciones principales de los codos

Los codos son los accesorios de tubería principales para realizar la desviación de fluidos en los sistemas de tuberías y se denominan "cambiadores de dirección de tuberías" en términos profesionales. Según el ángulo de giro, se pueden dividir en tres tipos estándar: codos de 90 grados (codos en ángulo recto), codos de 45 grados y codos de retorno de 180 grados. Los codos personalizados no estándar, como los codos de 30 y 60 grados, también se utilizan en proyectos especiales. Sus funciones principales incluyen:

Control de dirección espacial: Resuelve las limitaciones de la estructura del edificio mediante una dirección de 90 grados

Optimización de la dinámica de fluidos: Reduce las pérdidas por turbulencias y mejora la eficiencia del transporte

Conexión de integración del sistema: Realiza una conexión perfecta de tuberías con diferentes diámetros/materiales

El codo de 90 grados de PVC es un tipo de accesorio de tubería que se usa comúnmente en la instalación de plomería. Se utiliza para conectar tuberías curvas y cambiar la dirección de las tuberías. Otros nombres: codo de 90 grados, codo en ángulo recto, codo Aihe, codo estampado, codo estampado, codo mecánico, codo de soldadura, etc.

Funciones de un codo de 90°

Un codo de 90 grados es uno de los accesorios de tubería más utilizados en varios sistemas de tuberías. Sus funciones principales incluyen:

Cambiar la dirección del flujo en 90°
La función principal de un codo de 90° es redirigir el flujo de fluido o gas en un ángulo recto, lo que permite que las tuberías naveguen alrededor de obstáculos o se ajusten a un diseño designado.

Optimización del uso del espacio

En espacios reducidos o reducidos, un codo de 90° ayuda a reducir la necesidad de tuberías largas y rectas, lo que hace que el sistema de tuberías sea más eficiente en cuanto al espacio.

Reducción de la pérdida de presión (con un radio adecuado)

Una transición suave con un radio de codo seleccionado correctamente (radio largo o radio corto) minimiza la turbulencia y la pérdida de presión dentro del sistema.

Facilita las conexiones de equipos y sistemas

Un codo de 90° se usa ampliamente en plomería, HVAC, petróleo y gas y sistemas de tuberías industriales para conectar tuberías a bombas, válvulas u otros equipos en ángulos precisos.
Mejora de la distribución de fluidos

Ayuda a dirigir el flujo en las redes de distribución, lo que garantiza un suministro uniforme y controlado de fluidos o gases a diferentes secciones del sistema.

2. Áreas de aplicación de los codos de 90 grados

2.1. Sistema de tuberías industriales
Transporte de petróleo y gas: se utilizan codos soldados a tope según la norma ASME B16.9 y el material es principalmente acero para tuberías API 5L X42/X60, que puede soportar altas presiones superiores a 16 MPa113

Dispositivo de reacción química: los codos de acero inoxidable dúplex (ASTM A182 F51) son resistentes a la corrosión ácida y alcalina

Tuberías limpias farmacéuticas: codos pulidos a espejo de acero inoxidable 316L, que cumplen con las normas GMP

2.2. Ingeniería de drenaje y suministro de agua de edificios
Sistema de drenaje por sifón: se utilizan codos de acero al carbono SCH40 (ASTM A234 WPB)

Tuberías de protección contra incendios: equipadas con codos de goma amortiguadores, el nivel sísmico alcanza los 94

HVAC: los codos de aleación de cobre y níquel están diseñados para evitar la condensación

2.3. Condiciones especiales de trabajo
Tuberías de vapor de alta presión: codos de acero de aleación WP91/WP92, resistencia a la temperatura de 650 ℃

Sistema de enfriamiento profundo de baja temperatura: codo de acero de baja temperatura A350 LF2, condición de trabajo estable a -196 ℃

Transporte de grado alimenticio: codo de acero inoxidable 304 pulido electrolíticamente, Ra≤0,8 μm

3. Tipos de aplicación de codos de diferentes materiales

Material Type	International Standard	Typical Application	Performance Advantages
Carbon Steel	ASTM A234 WPB/WPC	General Industrial Pipelines	Cost-effective, compressive strength ≥415MPa
Stainless Steel	A403 WP316L	Corrosive Media	Contains 2-3% molybdenum, pitting corrosion resistant
Duplex Steel	ASTM A182 F51	Marine Engineering	PREN ≥35, resistant to chloride corrosion
Alloy Steel	A234 WP11 CL2	High Temperature & High Pressure	Chromium alloy, excellent long-term strength

4. Puntos técnicos de instalación de codos

4.1. Especificaciones de instalación de codos soldados
Se utiliza el proceso de soldadura GTAW/TIG y se requiere detección de fallas RT después de la soldadura

Los codos de radio largo (LR) se utilizan preferiblemente para la entrada y salida de bombas y válvulas para reducir la resistencia al flujo 13

Los codos de radio corto (SR) son adecuados para escenarios con limitaciones de espacio y se debe prestar atención al cálculo de la caída de presión

4.2. Requisitos especiales para codos amortiguadores de caucho
Los pernos deben apretarse simétricamente y se instalan arandelas elásticas para sistemas superiores a 1,6 MPa 4

El contacto con ozono está prohibido y la distancia de instalación desde la fuente de calor es ≥2 metros

Se deben configurar limitadores antidesprendimiento cuando se instala verticalmente

5. ¿Cómo elegir el codo correcto?

Las dimensiones a considerar deben incluir:

Nivel de presión: Selección de series de espesor de pared SCH10 a XXS 1

Características del medio: Diferencias corrosivas/abrasivas/tóxicas

Rango de temperatura: -29℃ a +815℃ Adaptación del material

Requisitos de certificación: Cumplimiento de las normas PED/ASME/GB

Control de costos: Comparación de procesos de fundición/forjado/empuje

Conclusión

En conclusión, el codo es un accesorio versátil y duradero que es popular en varias industrias para cambiar la dirección del tubo de escape.

Ahorra espacio, es fácil de instalar y puede soportar altas temperaturas. Al comprender las ventajas y aplicaciones del codo de 90 grados para tubo de escape, puede tomar una decisión informada al usar el sistema de escape.
