Proceso de producción de accesorios para tuberías de acero inoxidable

Los accesorios de tubería de acero inoxidable desempeñan un papel fundamental en los sistemas modernos de transporte de fluidos. Ya sea en sistemas de suministro de agua residencial, redes de tuberías industriales o construcciones municipales, su durabilidad, resistencia a la corrosión y atractivo estético los convierten en la opción preferida. Entre los numerosos tipos de accesorios de tubería de acero inoxidable, las uniones de igual diámetro y los codos de 90° son los más utilizados y representan una amplia gama de aplicaciones en instalaciones de tuberías reales. Este artículo presenta los principales procesos de producción de accesorios de tubería de acero inoxidable, tomando como ejemplos las uniones de igual diámetro y los codos de 90° de igual diámetro, y explica las normas pertinentes implementadas en China.

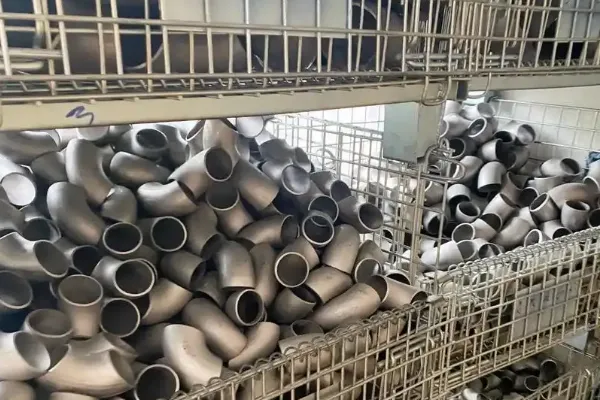

Proceso de Producción de Codos de Acero Inoxidable de 90° de Igual Diámetro

Los codos de 90° se utilizan ampliamente para cambiar la dirección del flujo de fluidos en sistemas de tuberías. Su proceso de producción implica operaciones de doblado y conformado que difieren ligeramente de los acoplamientos rectos:
1. Corte Equidistante:
Al igual que las uniones rectas, la producción de codos comienza con el corte de tuberías de acero inoxidable en segmentos uniformes según el radio y el espesor de pared requeridos. 2. Doblado de Tubos: Manual y Automático:
Existen dos tipos principales de máquinas para el doblado de tubos:
Dobladora de Tubos Manual:
Los operadores colocan manualmente el tubo en el molde y luego utilizan presión hidráulica o fuerza mecánica para lograr la curvatura de 90°.
Dobladora de Tubos Automática:
En las fábricas modernas, la automatización ha mejorado considerablemente la eficiencia y la consistencia. Las secciones de tubo cortadas se colocan en ranuras de alimentación y brazos robóticos las recogen automáticamente, las colocan en el molde y completan el proceso de doblado con alta repetibilidad.

3. Conformado por Expansión de Agua:
Tras el doblado, los codos se procesan en la misma máquina de conformado por expansión de agua a alta presión que se utiliza para las uniones rectas. Este paso ayuda a finalizar la forma, especialmente para garantizar que el diámetro interno del codo se mantenga constante durante toda la curva.

4. Acabado Final e Inspección:

Los codos se someten a una inspección adicional para comprobar su redondez, la uniformidad del espesor de la pared y la integridad de la superficie. Dependiendo de la aplicación, se pueden aplicar tratamientos adicionales como recocido, decapado o pasivación para mejorar la resistencia a la corrosión.

Normas de Implementación para Accesorios de Tubería de Acero Inoxidable

En China, los accesorios de tubería de acero inoxidable se fabrican de acuerdo con varias normas clave para garantizar la calidad y la compatibilidad con los sistemas de tuberías. Entre estas, las más relevantes son:

Norma Nacional Serie I:
Esta es la norma más utilizada en China y abarca las especificaciones generales para accesorios de tubería de acero inoxidable.

Norma Nacional Serie II y Normas Europeas:
Se utilizan con menos frecuencia y se utilizan principalmente en sistemas de equipos especializados o importados. Algunos proyectos que requieren compatibilidad internacional pueden especificar normas europeas.

Norma GBT 19228.1-2011:
Esta es la norma más fiable para accesorios de tubería de acero inoxidable de pared delgada en China. Emitida en 2011 e implementada en 2012, esta norma describe la presión nominal y las tolerancias dimensionales de los accesorios.

Para accesorios inferiores a DN100, la presión nominal no debe superar PN16, lo que garantiza la seguridad en condiciones de trabajo estándar.

Esta estandarización garantiza la intercambiabilidad y la seguridad, especialmente en sistemas como suministro de agua potable, sistemas de protección contra incendios, instalaciones HVAC y más.

Materiales comunes para accesorios de tubería de acero inoxidable

1. Accesorios de tubería de acero inoxidable 304
Los accesorios de tubería de acero inoxidable 304 se han vuelto populares. Si bien los aceros inoxidables 304 y 304L son ligeramente más caros que el 201, ofrecen mejores características en cuanto a resistencia a la corrosión, vida útil y resistencia a la temperatura, entre otras. Por lo tanto, para satisfacer mejor la demanda de accesorios de tubería de acero inoxidable de alta calidad, muchos fabricantes utilizan materiales 304.

2. Accesorios de tubería de acero inoxidable 316L
Los accesorios de tubería de acero inoxidable 316L se han vuelto cada vez más populares. Si sus accesorios de tubería de acero inoxidable se utilizan en la costa, podrían corroerse por el nivel del mar y ser arrastrados por la brisa marina. La vida útil de los accesorios de tubería de acero inoxidable 201/304 convencionales se verá afectada, por lo que es necesario utilizar accesorios de tubería de acero inoxidable 316L con mejores parámetros de rendimiento.

Tipos comunes de accesorios para tuberías de acero inoxidable

Antes de profundizar en el proceso de producción, es importante comprender la diversidad de accesorios para tuberías de acero inoxidable. Estos incluyen:
Uniones de igual diámetro
Uniones reductoras
Uniones ajustables
Codos de 90° tipo A/B
Adaptadores de tes con rosca externa
Tes reductoras
Adaptadores de tes con rosca interna
Codos de 45° tipo A/B
Tes y cruces de igual diámetro
Uniones con rosca interna y externa
Juntas de cortina dinámicas
Tapones para tuberías
Puentes para tuberías
Uniones con bridas y más.
Cada tipo de accesorio cumple una función específica en un sistema de tuberías, como cambios de dirección, transiciones de diámetro o terminaciones de tuberías.

Conclusión

Los accesorios para tuberías de acero inoxidable, como las uniones de igual diámetro y los codos de 90°, son componentes esenciales en los sistemas de tuberías modernos. Su producción implica una sofisticada combinación de corte preciso, conformado hidráulico y un riguroso control de calidad. A medida que la fabricación nacional continúa evolucionando, la adopción de normas nacionales como la GBT 19228.1-2011 garantiza una calidad y fiabilidad constantes en todas las aplicaciones. Ya sea en sistemas de agua municipales, plantas industriales o proyectos de construcción de alta gama, estos accesorios siguen demostrando su valor en cuanto a durabilidad, rendimiento y eficiencia.
