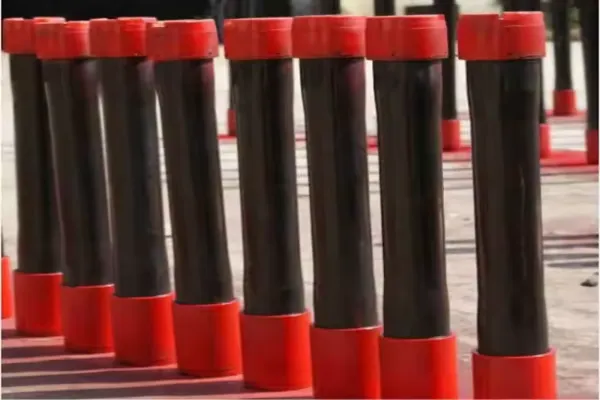

Qué es una junta de tubo?
Una junta de tubo es un tramo corto de tubería de revestimiento o tubo de revestimiento que se utiliza en las operaciones de pozos de petróleo y gas. Se utiliza principalmente para ajustar la longitud de la tubería de revestimiento para lograr el espacio requerido para las terminaciones de pozos. En esencia, las juntas de tubo sirven como conectores para cubrir espacios o ajustar la longitud total de la tubería para una colocación precisa en el pozo.
Si bien son similares a las juntas de tubería estándar, las juntas de tubo se diferencian principalmente en su longitud más corta. Las juntas de tubería suelen tener alrededor de 30 pies (9 metros) de largo, mientras que las juntas de tubo pueden variar de 1 pie a 20 pies.
Características de las juntas de tubo:
Tamaño: Igual que las juntas de tubería (p. ej., 2-7/8”, 3-1/2”, 4-1/2”).
Roscas: Tipos de roscas comunes como EUE (External Upset End), VAM TOP, JFE Bear, etc.
Grado: Varios grados como J-55, N-80, L-80 y P-110.
Peso: Consistente con los pesos de las uniones de tuberías (p. ej., 6,5 lb/ft, 8,7 lb/ft, 10,4 lb/ft).
Longitud: El factor distintivo, normalmente más corto que las tuberías estándar.
Nombres alternativos:
Las uniones Pup también se conocen como:
Saver Sub
Spacer
Pup
Qué es un Crossover?
Un crossover sub (comúnmente llamado "X-Over") es un adaptador mecánico que se utiliza para conectar componentes roscados con diferentes características. Estos componentes pueden diferir en tamaño, tipo de rosca o ambos. Los crossovers son fundamentales en el ensamblaje de sartas de perforación o sartas de terminación de pozos, lo que garantiza la compatibilidad entre componentes diferentes.
Aplicaciones de los Crossovers:
Se encuentran en la sarta de perforación, generalmente entre la tubería de perforación y los portamechas.
Se utilizan para conectar componentes de revestimiento, tubería o tubería de perforación con especificaciones variables.
Facilitan las transiciones entre herramientas o tuberías en la sarta.
Características de los Crossovers:
Construidos como una sección tubular de una sola pieza.
Equipados con extremos roscados diseñados para tamaños específicos o tipos de rosca.
Fabricados para cumplir con los requisitos de resistencia y durabilidad de la aplicación.
Tipos de Crossovers:
Mismas roscas, diferentes tamaños: conecta componentes de tipos de rosca idénticos pero de diferentes diámetros.
Diferentes roscas, mismos tamaños: une componentes con diferentes patrones de rosca pero con diámetros coincidentes.
Diferentes roscas y diferentes tamaños: adapta componentes con patrones y tamaños de rosca diferentes.
Tabla: Diferencias clave entre Pup Joint y Crossover
|
Aspecto
|
Pup Joint
|
Crossover
|
|
Propósito
|
Ajusta la longitud de la tubería para espaciado y alineación.
|
Conecta componentes con tamaños o roscas diferentes.
|
|
Longitud
|
Más corto que la tubería estándar (1–20 pies).
|
Varía según la aplicación; generalmente más largo que un pup joint.
|
|
Aplicaciones
|
Se utiliza en sistemas de tubería y terminación.
|
Encontrado en cadenas de perforación, revestimientos o tuberías.
|
|
Compatibilidad
|
Coincide con las especificaciones de la tubería (tamaño, rosca, grado).
|
Adapta componentes con tamaños, roscas o ambos diferentes.
|
|
Roscas
|
Roscas estándar como EUE, VAM TOP, JFE Bear.
|
Roscas personalizadas para cumplir requisitos específicos.
|
Elección entre juntas de tubo y cruces
Tanto las juntas de tubo como los cruces son esenciales para las operaciones de perforación y terminación de pozos, pero la selección de la herramienta adecuada depende de los requisitos específicos de la operación:
Use una junta de tubo cuando:
La necesidad principal es ajustar la longitud de una tubería de revestimiento o tubería de producción.
La coincidencia de las especificaciones de tubería existentes es fundamental para la uniformidad.
Use un cruce cuando:
Necesita conectar componentes con roscas o diámetros desiguales.
La operación implica transiciones entre diferentes tipos de componentes tubulares, como tuberías de perforación y tuberías de revestimiento.
Conclusión
Las juntas de tubo y los cruces sirven como herramientas indispensables en las operaciones de yacimientos petrolíferos, ofreciendo soluciones únicas para distintos desafíos. Si bien las juntas de tubo son vitales para ajustar las longitudes de las tuberías de revestimiento o tubería de producción, los cruces brindan la flexibilidad necesaria para conectar componentes diferentes. Al comprender sus características y aplicaciones, los operadores pueden garantizar operaciones eficientes y seguras, optimizando el rendimiento del pozo y minimizando el tiempo de inactividad.
