مفصل الجرو مقابل التقاطع

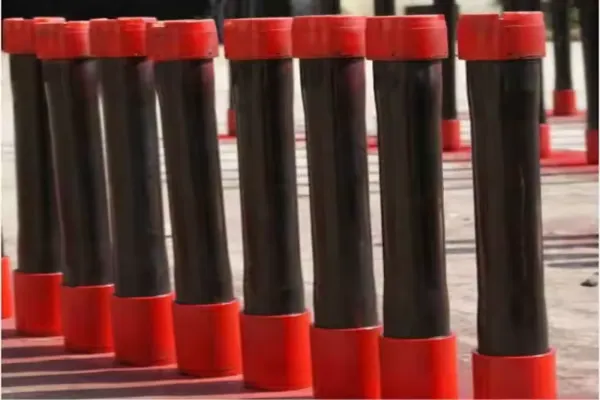

ما هو مفصل Pup؟

مفصل Pup هو طول قصير من الأنابيب أو أنابيب التغليف المستخدمة في عمليات آبار النفط والغاز. يتم استخدامه في المقام الأول لضبط طول سلسلة الأنابيب لتحقيق المساحة المطلوبة لإكمال البئر. في الأساس، تعمل مفاصل Pup كموصلات لسد الفجوات أو ضبط طول السلسلة الإجمالي لوضعها بدقة في حفرة البئر.

على الرغم من تشابهها مع مفاصل الأنابيب القياسية، إلا أن مفاصل Pup تختلف بشكل أساسي في طولها الأقصر. يبلغ طول مفاصل الأنابيب عادةً حوالي 30 قدمًا (9 أمتار)، في حين يمكن أن يتراوح طول مفاصل Pup من قدم واحدة إلى 20 قدمًا.

خصائص مفاصل Pup:

الحجم: نفس مفاصل الأنابيب (على سبيل المثال، 2-7/8 بوصة، 3-1/2 بوصة، 4-1/2 بوصة).
الخيوط: أنواع الخيوط الشائعة مثل EUE (الطرف الخارجي المضطرب)، وVAM TOP، وJFE Bear، وما إلى ذلك.
الدرجة: درجات مختلفة مثل J-55، وN-80، وL-80، وP-110.
الوزن: متوافق مع أوزان وصلات الأنابيب (على سبيل المثال، 6.5 رطل/قدم، و8.7 رطل/قدم، و10.4 رطل/قدم).

الطول: العامل المميز، وعادة ما يكون أقصر من الأنابيب القياسية.

الأسماء البديلة:
يشار إلى وصلات Pup أيضًا باسم:
Saver Sub
Spacer
Pup

ما هو Crossover؟

Crossover Sub (يُطلق عليه عادةً "X-Over") هو محول ميكانيكي يستخدم لتوصيل المكونات الملولبة ذات الخصائص المختلفة. قد تختلف هذه المكونات في الحجم أو نوع الخيط أو كليهما. تعد وصلات Pup بالغة الأهمية في تجميع سلاسل الحفر أو سلاسل استكمال البئر، مما يضمن التوافق بين المكونات غير المتشابهة.

تطبيقات الوصلات المتقاطعة:

توجد في سلسلة الحفر، وعادة ما تكون بين أنبوب الحفر وأطواق الحفر.
تستخدم لتوصيل الغلاف أو الأنابيب أو مكونات أنابيب الحفر بمواصفات مختلفة.
تسهيل الانتقال بين الأدوات أو الأنابيب في السلسلة.
خصائص الوصلات المتقاطعة:
مصنوعة كقطعة أنبوبية من قطعة واحدة.
مزودة بأطراف ملولبة مصممة لأحجام أو أنواع خيوط معينة.
مصنوعة لتلبية متطلبات القوة والمتانة للتطبيق.
أنواع الوصلات المتقاطعة:

نفس الخيوط، أحجام مختلفة: تربط مكونات من أنواع خيوط متطابقة ولكن بأقطار مختلفة.
خيوط مختلفة، أحجام متشابهة: تربط مكونات بأنماط خيوط مختلفة ولكن بأقطار متطابقة.

خيوط مختلفة وأحجام مختلفة: تتكيف مع المكونات ذات أنماط الخيوط والأحجام المختلفة.

الجدول: الفروقات الأساسية بين وصلة Pup Joint والمحول Crossover

البند	وصلة Pup Joint	المحول Crossover
الغرض	ضبط طول الأنابيب لتحقيق التباعد والمحاذاة.	توصيل المكونات ذات الأحجام أو الخيوط المختلفة.
الطول	أقصر من الأنابيب القياسية (1–20 قدمًا).	يختلف حسب التطبيق؛ عادةً أطول من وصلة Pup Joint.
التطبيقات	يستخدم في أنظمة الأنابيب وإكمال الآبار.	موجود في سلسلة الحفر أو التغليف أو أنظمة الأنابيب.
التوافق	يتطابق مع مواصفات الأنابيب (الحجم، الخيوط، الدرجة).	يربط المكونات ذات الأحجام أو الخيوط المختلفة أو كلاهما.
الخيوط	خيوط قياسية مثل EUE، VAM TOP، JFE Bear.	خيوط مخصصة لتلبية متطلبات معينة.

الاختيار بين وصلات Pup والوصلات المتقاطعة

تعتبر وصلات Pup والوصلات المتقاطعة ضرورية لإكمال البئر وعمليات الحفر، ولكن اختيار الأداة المناسبة يعتمد على المتطلبات المحددة للعملية:

استخدم وصلة Pup عندما:

تتمثل الحاجة الأساسية في ضبط طول سلسلة الأنابيب أو التغليف.
إن مطابقة مواصفات الأنابيب الحالية أمر بالغ الأهمية لتحقيق التوحيد.
استخدم وصلة Pup عندما:
تحتاج إلى توصيل مكونات بخيوط أو أقطار غير متطابقة.
تتضمن العملية انتقالات بين أنواع مختلفة من المكونات الأنبوبية، مثل أنبوب الحفر والتغليف.

الخلاصة

تعمل وصلات Pup والوصلات المتقاطعة كأدوات لا غنى عنها في عمليات حقول النفط، حيث تقدم حلولاً فريدة لتحديات متميزة. وفي حين تعد وصلات Pup ضرورية لضبط أطوال السلسلة في أنظمة الأنابيب والتغليف، توفر وصلات Pup المرونة اللازمة لتوصيل المكونات غير المتشابهة. ومن خلال فهم خصائصها وتطبيقاتها، يمكن للمشغلين ضمان عمليات فعالة وآمنة، وتحسين أداء البئر وتقليل وقت التوقف.
