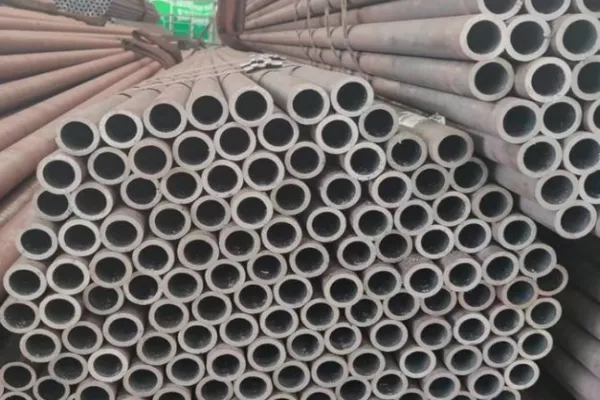

أنبوب الغلاية ASTM A178: دليل شامل

يُعدّ أنبوب الغلايات ASTM A178 مكونًا أساسيًا في صناعة توليد البخار والطاقة. صُنعت أنابيب الغلايات ASTM A178 وفقًا لمعايير ASTM (المعروفة سابقًا باسم الجمعية الأمريكية للاختبار والمواد)، وهي مصممة لتحمل الضغوط ودرجات الحرارة العالية، مما يضمن كفاءة وسلامة غلايات البخار. ستتناول هذه المقالة تفاصيل أنابيب الغلايات ASTM A178، وتطبيقاتها، وتركيب موادها، وعملية تصنيعها.

ASTM A 178 وASTM A 178الفئة أ

تغطي هذه المواصفة الأنابيب الملحومة المقاومة للكهرباء ذات الحد الأدنى من سماكة الجدار، والمصنوعة من الفولاذ الكربوني والفولاذ الكربوني والمنغنيزي، والمخصصة للاستخدام كأنابيب غلايات، ومداخن غلايات، ومداخن سخانات فائقة، وأطراف آمنة. تتراوح أحجام وسمك أنابيب ASTM SA 178 المُقدمة عادةً وفقًا لهذه المواصفة بين 1/2 إلى 5 بوصات (12.7 إلى 127 مم) في القطر الخارجي، وبين 0.035 إلى 0.320 بوصة (0.9 إلى 9.1 مم) كحد أدنى لسمك الجدار. ويمكن توفير أنابيب ذات أبعاد أخرى، شريطة أن تستوفي جميع المتطلبات الأخرى لهذه المواصفة. لا تنطبق متطلبات الخواص الميكانيكية على الأنابيب التي يقل قطرها الداخلي عن 1/8 بوصة (3.2 مم) أو سمكها عن 0.015 بوصة (0.4 مم).

SA178A / ASTM A178 الفئة أ. SA178 A هو أنبوب غلاية مصنوع من الفولاذ منخفض الكربون، ملحوم بالمقاومة الكهربائية (ERW)، ويُستخدم في سخانات المياه الفائقة، وألواح الجدران المائية، والمبادلات الحرارية، والمكثفات، والتطبيقات البحرية، ومصافي النفط، وصناعة لب الورق، وتطبيقات البتروكيماويات، وأوعية الضغط، والتطبيقات الهندسية العامة.

ما هو أنبوب الغلاية ASTM A178؟ أنبوب الغلايات ASTM A178 هو مواصفة لأنابيب الفولاذ غير الملحومة المُخصصة للاستخدام في غلايات البخار منخفضة ومتوسطة الضغط. صُممت هذه الأنابيب لتحمل ضغوطًا لا تتجاوز 350 رطل/بوصة مربعة (2.4 ميجا باسكال)، وهي مصنوعة من الفولاذ الكربوني. يغطي ASTM A178 أنابيب الفولاذ غير الملحومة المُستخدمة في غلايات أنابيب الماء وأنابيب النار المُستخدمة في العديد من التطبيقات الصناعية، مثل محطات الطاقة والمصانع الكيميائية ومنشآت التصنيع.

يجب أن تستوفي هذه الأنابيب متطلبات صارمة فيما يتعلق بتركيب المواد والخصائص الميكانيكية وطرق الاختبار. يوفر ASTM A178 الإطار العام لهذه الخصائص لضمان أداء موثوق للأنابيب في ظل الظروف القاسية.

درجات أنابيب ASTM A178 والتركيب الكيميائي

يغطي ASTM A178 عدة درجات، بما في ذلك A وC وD. لكل درجة تركيب كيميائي مُختلف لتلبية احتياجات الأداء الميكانيكي والحراري المُتنوعة.

الدرجة A: فولاذ منخفض الكربون، يُوفر قابلية لحام جيدة وقوة متوسطة.

الدرجة C: محتوى كربون أعلى، يُوفر قوة أكبر مع ليونة أقل قليلاً.

الدرجة D: فولاذ الكربون والمنجنيز، يعزز القوة والصلابة للتطبيقات الصعبة.

Grade	Carbon (C) %	Manganese (Mn) %	Phosphorus (P) %	Sulfur (S) %
A	0.06–0.18	0.27–0.63	≤ 0.035	≤ 0.035
C	0.35 max	0.80 max	≤ 0.035	≤ 0.035
D	0.27 max	1.00–1.50	≤ 0.030	≤ 0.015

Mechanical Properties of ASTM A178 Boiler Tubes

Grade	Tensile Strength (MPa)	Yield Strength (MPa)	Elongation (%)
A	325 min	180 min	35 min
C	485 min	275 min	30 min
D	415 min	255 min	30 min

Element	Grade A	Grade C	Grade D
	Low carbon steel	Medium carbon steel	Manganess steel
C%	0.06-0.18	0.35Max	0.27Max
Mn%	0.27-0.63	0.80Max	1.00-1.50
P%	0.035	0.035	0.03
S%	0.035	0.035	0.015
Si%	.....	.....	0.10Min

	Grade C	Grade D
Grade A
Tensile Strength loading Ksi (Mpa)	=47(325)	60(415)	70(485)
Yield Strength Loading Ksi(Mpa)	=26(180)	37(255)	40(275)
Elongation (50mm)%	35	30	30

عملية تصنيع أنابيب الغلايات ASTM A178

أنابيب الغلايات المصنوعة من الفولاذ الكربوني SA 178 هي فولاذ كربوني عادي يُورّد بحالة عادية. تُعالَج هذه السبيكة بعمليات التطبيع والتسوية والتلدين. تتميز هذه الغلايات بقوة متوسطة ومتانة عالية في مقاومة الصدمات. تُستخدم هذه الغلايات عند الحاجة إلى خدمات في درجات حرارة عالية. تُشكَّل هذه الغلايات عند درجة حرارة تتراوح بين 900 و1200 درجة مئوية. يجب الحفاظ على زمن التشبع منخفضًا لمنع التقشر، كما يجب التحكم في الوقت ودرجة الحرارة. تتميز هذه الغلايات بسهولة تصنيعها، مما يقلل من تكلفة تصنيعها. تتميز هذه السبيكة بمقاومتها للتآكل في الظروف المعتدلة، بالإضافة إلى مقاومتها للتآكل الحفري، والتآكل الشقوقي، والتشقق الناتج عن التآكل الإجهادي. كما تتميز بأفضل أداء في درجات الحرارة العالية.

يتضمن إنتاج أنابيب الغلايات ASTM A178 عدة خطوات رئيسية لضمان استيفاء المنتج النهائي للمعايير المطلوبة.

١. اختيار الفولاذ

يُختار الفولاذ الكربوني عالي الجودة لإنتاج أنابيب الغلايات ASTM A178. ويُختبر الفولاذ من حيث التركيب الكيميائي والخصائص الميكانيكية.

٢. تشكيل الأنابيب

يُبثق الفولاذ إلى أنابيب غير ملحومة من خلال عملية تُسمى الثقب الدوراني. تضمن هذه الطريقة خلو الأنابيب من اللحامات، مما يُعزز متانتها.

٣. المعالجة الحرارية

بعد البثق، تخضع الأنابيب للمعالجة الحرارية، عادةً من خلال التطبيع. تُحسّن هذه العملية قوة شد الأنابيب وخصائصها العامة.

٤. الاختبار والفحص

تُختبر الأنابيب بدقة من حيث الأبعاد وقوة الشد وخصائص أخرى. كما تُجرى اختبارات غير إتلافية، مثل الاختبار بالموجات فوق الصوتية، لضمان عدم وجود عيوب داخلية.

٥. التشطيب

بمجرد اجتياز الأنابيب لجميع الاختبارات، تُقطع حسب الطول المطلوب، وقد تخضع لمعالجات إضافية، مثل التلميع أو الطلاء، لتعزيز مقاومتها للتآكل والاهتراء.

تطبيقات أنابيب الغلايات ASTM A178

تُستخدم أنابيب الغلايات ASTM A178 بشكل أساسي في الصناعات التي تعتمد على غلايات البخار لتوليد الطاقة أو الحرارة. وتشمل هذه:

1. محطات الطاقة

في محطات الطاقة، تُولّد غلايات البخار البخار، الذي يُشغّل التوربينات لإنتاج الكهرباء. تُستخدم أنابيب ASTM A178 في كلٍّ من غلايات أنابيب المياه وغلايات أنابيب النار في هذه البيئات.

2. الصناعات الكيميائية والبتروكيماوية

تستخدم هذه الصناعات غلايات البخار للتدفئة والمعالجة الكيميائية. تُساعد أنابيب الغلايات ASTM A178 على ضمان تشغيل النظام بأمان في ظروف الضغط العالي.

3. منشآت التصنيع

غالبًا ما تستخدم مصانع التصنيع غلايات البخار للتدفئة والتعقيم. تُوفّر أنابيب ASTM A178 المتانة اللازمة لهذه المهام الشاقة.

4. معالجة الأغذية

تُستخدم الغلايات في مصانع الأغذية للطهي والتعقيم. تُساعد أنابيب الغلايات ASTM A178 على ضمان استمرار هذه العمليات بكفاءة وأمان.

مُصنِّعو أنابيب الغلايات ASTM A178

تُعدّ شركة BAOWI Steel مُصنِّعًا ومورِّدًا وتاجرًا موثوقًا به لأنابيب الغلايات المصنوعة من الفولاذ الكربوني SA178، حيث تُقدِّم مجموعة متنوعة من المواصفات والأبعاد والأشكال مع خيارات التخصيص. تُصنع هذه الغلايات من مواد عالية الجودة وتُعالَج باستخدام آلات متطورة لضمان دقة الأبعاد وتشطيب الأسطح. جميع المنتجات مُطابقة للمعايير الوطنية والدولية، ويشرف على عملية التصنيع فنيون ذوو خبرة لضمان أعلى مستويات الجودة.
أنواع أنابيب وأنابيب الفولاذ الكربوني ASTM A178:
• أنابيب ASME SA 178
• أنابيب ASTM A 178
• أنابيب ASME SA178 المسحوبة على البارد
• أنابيب ASTM A178 المسحوبة على البارد
• مُصدّر أنابيب ASME SA178 وA178 الملحومة
• أنابيب الفولاذ الكربوني الملحومة المسحوبة على البارد A-178 وSA178
• مُصنّع معتمد من IBR لأنابيب المبادلات الحرارية A178 وSA178
• مُورّد أنابيب الغلايات من الفولاذ الكربوني A178 وSA178
• مُورّد أنابيب ASTM A178 وASME SA178 المقاومة للتآكل
• مُصدّر أنابيب الغلايات ASTM A178 وASME SA178
• أنابيب الغلايات A178 وSA178 من الدرجة A
• أنابيب المبادلات الحرارية A178 وSA178 من الدرجة A
