طرق تعبئة وتغليف أنابيب OCTG

يُعدّ التغليف السليم لأنابيب النفط (OCTG)، وخاصةً التغليف والأنابيب، أمرًا بالغ الأهمية لضمان سلامة النقل والتخزين والمناولة في صناعة النفط والغاز. لا تقتصر طرق التغليف الفعالة على حماية الأنابيب من التلف المادي فحسب، بل تحافظ أيضًا على سلامتها، وهو أمر بالغ الأهمية للحفاظ على استقرار البئر واستخراج الهيدروكربون بكفاءة.

بعد إنتاج التغليف والأنبوب، يُرش السطح عادةً بطلاء مضاد للصدأ، ويُرش السطح الخارجي للأنبوب بعلامات لافتة للنظر وفقًا لمعايير API، تشير إلى الشركة المصنعة للمنتج، ورقم شهادة ISO الخاصة بالشركة المصنعة، وعلامة API، ورقم شهادة API، والقطر الاسمي، والوزن الاسمي، ونوع الفولاذ، والطول، وطريقة التشكيل، والضغط الهيدروليكي، ورقم الفرن، ورقم الدفعة، ورقم الأنبوب، ومتطلبات العملاء الخاصة، مثل درجة التسليم. يجب طلاء خيط غلاف الزيت بشحم خاص مضاد للصدأ.

طرق التغليف القياسية

1. التغليف المجمع:
التجميع الموحد: تُربط الأنابيب الفولاذية معًا لمنع التلف أثناء النقل. تتكون كل حزمة عادةً من أنابيب من نفس رقم الفرن، ونوع الفولاذ، والمواصفات.

اعتبارات الوزن: يجب ألا يتجاوز وزن الحزم القياسية 3000 كجم. ومع ذلك، يمكن زيادته إلى 5000 كجم بموافقة المستخدم.

2. التغليف الوقائي:

التغليف المادي: بالنسبة لأنابيب الفولاذ المقاوم للصدأ أو الأنابيب عالية الدقة، تُستخدم مواد واقية مثل الأغشية البلاستيكية، أو ورق الكرافت، أو الأقمشة غير المنسوجة لمنع خدوش السطح أو التلوث.

الصناديق الخشبية: يمكن وضع الأنابيب الصغيرة أو عالية الدقة في صناديق خشبية لضمان ثباتها أثناء النقل. وغالبًا ما تُطهى هذه الصناديق بالبخار لتلبية معايير الشحن الدولية.

3. حماية الأطراف:

واقيات الخيوط: تُزود الأنابيب ذات الأطراف الملولبة بواقيات لمنع التلف. وتُوضع مواد تشحيم أو عوامل مقاومة للصدأ على المناطق الملولبة للحفاظ على سلامتها.

٤. تغليف الرفوف:

الرفوف غير المعدنية: لمنع تلامس المعادن أثناء النقل والتخزين، يمكن وضع الأنابيب في رفوف خشبية أو بلاستيكية. تضمن هذه الطريقة سلامة الأنابيب وسهولة التعامل معها.

٥. اعتبارات المناولة والتخزين

معدات الرفع: يجب أن تكون خطافات الرفع مصممة لمنع تلف الأطراف ومبطنة بالمطاط. يجب أن يكون عرضها وعمقها كافيين لتركيبها داخل الأنبوب دون التسبب في أي ضرر.

ممارسات الرفع: يجب تنفيذ الرفع لتجنب أحمال الصدمات التي قد تسبب انبعاجًا أو تشوهًا في جسم الأنبوب أو أطرافه.

حماية الحواف: يجب إعادة تركيب واقيات الحواف المفكوكة أو المفقودة قبل المناولة للحفاظ على سلامة أطراف الأنبوب.

٦. حلول التغليف المبتكرة

أنظمة المناولة الأنبوبية: مصممة لتخزين ورفع ونقل جميع أنواع الأنابيب الأنبوبية بأمان وكثافة عالية، وتوفر هذه الأنظمة دعمًا هيكليًا لضمان عدم انهيار حزم التغليف والأنابيب أثناء النقل.

يجب تغطية كل أنبوب بالفولاذ والبلاستيك من كلا الطرفين لحماية مشبك السلك أو الحافة المشطوفة. تُعبأ أنابيب البترول عادةً في أحزمة فولاذية، ويجب ألا يتجاوز وزن كل حزمة 2.5 طن لسهولة التحميل والتفريغ. تُلصق عادةً ملصقات مقاومة للماء على كل حزمة، توضح اسم الشركة المصنعة ومواصفات المنتج والكمية والملاحظات.

طرق التعبئة الشائعة لأغلفة وأنابيب OCTG

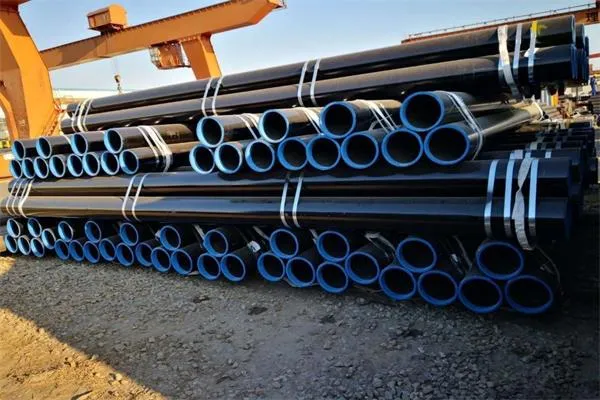

1. التجميع باستخدام أحزمة فولاذية
من أكثر الطرق شيوعًا وفعالية من حيث التكلفة تجميع الأنابيب باستخدام أحزمة فولاذية عالية القوة. تُستخدم هذه الطريقة على نطاق واسع للأغلفة والأنابيب متوسطة إلى كبيرة القطر.

الإجراء:
تُرتب الأنابيب في حزم سداسية أو مربعة.

تُستخدم أحزمة فولاذية متينة (مجلفنة عادةً) لتثبيت الحزمة في نقاط متعددة.

يمكن إضافة فواصل أو حشوات مطاطية لمنع الحركة وتقليل الاحتكاك.

2. أغطية طرفية بلاستيكية أو خشبية
غالبًا ما تتميز أغلفة وأنابيب OCTG بوصلات ملولبة، والتي يجب حمايتها من التلف. تُستخدم أغطية طرفية بلاستيكية أو خشبية لتغطية أطراف الأنابيب.

الإجراء:
تُوضع أغطية الطرفية على طرفي الأنابيب بعد التشغيل.

تُثبت الأغطية لمنع إزالتها أثناء النقل.

٣. التغليف الواقي (بلاستيك أو ورق VCI)
يمكن تغليف الأنابيب بأغطية بلاستيكية أو ورق مثبط للتآكل البخاري (VCI) لتعزيز الحماية من التآكل.

الطريقة:
يتم تغليف كل أنبوب على حدة أو في حزم.

يمكن استخدام غلاف بلاستيكي محكم الغلق بالحرارة أو غشاء منكمش لمزيد من الأمان.

٤. صناديق خشبية أو فولاذية

بالنسبة لأنابيب OCTG عالية الجودة أو الأنابيب صغيرة القطر، توفر الصناديق الخشبية أو الفولاذية حماية إضافية.

الطريقة:
تُوضع الأنابيب داخل صناديق مخصصة مزودة بإسفنج أو حشوة.

تُغلق الصناديق لمنع التعرض للعوامل البيئية.

٥. واقيات الخيوط وواقيات الوصلات

نظرًا لأهمية سلامة الوصلات الملولبة، تُستخدم واقيات خيوط بلاستيكية أو فولاذية متينة.

الطريقة:
تُثبت الواقيات على أطراف الأنابيب بمسامير.

تتضمن بعض الإصدارات أختامًا مقاومة للرطوبة لمزيد من الحماية.
أفضل الممارسات لتغليف أنابيب OCTG

اتبع معايير API ومعايير الصناعة - تضمن إرشادات API 5CT وISO 9001 أعلى مستوى من سلامة التغليف.

استخدم طلاءات مقاومة للتآكل - يُعزز وضع زيت أو طلاءات مقاومة للصدأ قبل التغليف من عمر المنتج.

وضع العلامات والوسم - يُسهم وضع علامات واضحة على الحزم بالمواصفات وأرقام الدفعات وتعليمات المناولة في منع الأخطاء اللوجستية.

مراعاة الظروف المناخية - في البيئات الرطبة أو البحرية، يجب استخدام تدابير وقائية إضافية مثل الغلق المفرغ من الهواء أو إدخالات هلام السيليكا.

التكديس والتخزين الآمن - يجب تخزين الأنابيب على رفوف مرتفعة لمنع ملامستها للأرض والتعرض للرطوبة.

الخلاصة

يُعد تطبيق أساليب تغليف مناسبة لأغلفة وأنابيب OCTG أمرًا بالغ الأهمية للحفاظ على جودة وسلامة هذه المكونات الأساسية في صناعة النفط والغاز. من خلال الالتزام بممارسات التغليف الموحدة واستخدام أنظمة المناولة المبتكرة، يمكن للشركات ضمان عمر وموثوقية منتجاتها الأنبوبية، مما يُسهم في نهاية المطاف في كفاءة ونجاح عمليات الحفر.

في شركة BAOWI Steel، نتخصص في تصنيع وتوريد أغلفة وأنابيب OCTG عالية الجودة، مع حلول تغليف احترافية مصممة خصيصًا لتلبية احتياجاتكم. منتجاتنا تلبي معايير API 5CT، مما يضمن أداءً ومتانة فائقين.
