مواصفات أنابيب المبادل الحراري غير الملحومة ASTM A179

ما هو معيار ASTM A179؟

معيار ASTM A179 (ASME SA179) هو مواصفة خاصة بالأنابيب الفولاذية منخفضة الكربون المسحوبة على البارد، والتي تتراوح أقطارها الخارجية بين 1/8 و3 بوصات (3.2 و76.2 مم)، وتُستخدم في المبادلات الحرارية الأنبوبية والمكثفات ومعدات نقل الحرارة المماثلة.

يمكن توفير أنابيب بأقطار خارجية وسمك جدار أقل من المحدد في معيار ASTM A179 (ASME SA179) إذا تطلب المشروع ذلك؛ إلا أن متطلبات الخواص الميكانيكية لا تنطبق على الأنابيب التي يقل قطرها الخارجي عن 1/8 بوصة (3.2 مم) أو سمك جدارها عن 0.015 بوصة (0.4 مم).

يجب أن تُصنع أنابيب ASTM A179/ASME SA179 بطريقة اللحام، وأن تُسحب على البارد. يجب معالجة أنابيب ASTM A179/ASME SA179 حرارياً عند درجة حرارة 650 درجة مئوية (1200 درجة فهرنهايت) أو أعلى بعد اجتياز السحب البارد النهائي.

يجب أن تخضع أنابيب ASTM A179/ASME SA179 لاختبار تحليل المنتج، واختبار الصلابة، والاختبار الميكانيكي، واختبار التسطيح، واختبار التمدد، واختبار الضغط الهيدروستاتيكي، أو اختبار الفحص غير التدميري (بموافقة العميل).

ملاحظة: معيار ASME SA179 مكافئ تماماً لمعيار ASTM A179، ولكن يتم نشر المعيارين من قِبل جهات مختلفة. لذلك، جمعنا معلومات المنتجين معاً لتسهيل الأمر عليكم.

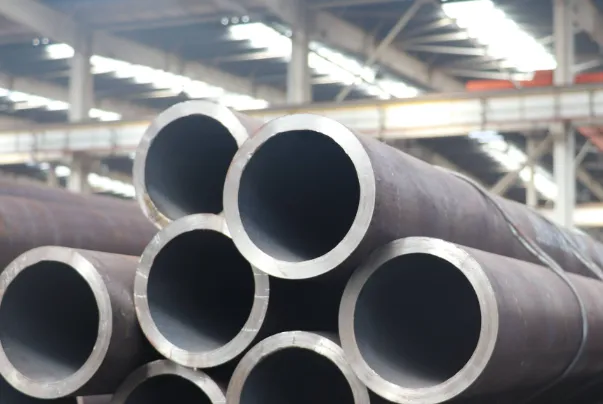

ما هو أنبوب ASTM A179 غير الملحوم؟

أنبوب ASTM A179 غير الملحوم هو أنبوب فولاذي منخفض الكربون، مسحوب على البارد، مصمم خصيصاً لتطبيقات المبادلات الحرارية والمكثفات. يتميز هذا الأنبوب بموصلية حرارية ممتازة، ومتانة عالية، ومقاومة للتآكل، مما يجعله الخيار الأمثل في صناعات مثل توليد الطاقة، والبتروكيماويات، والتبريد.

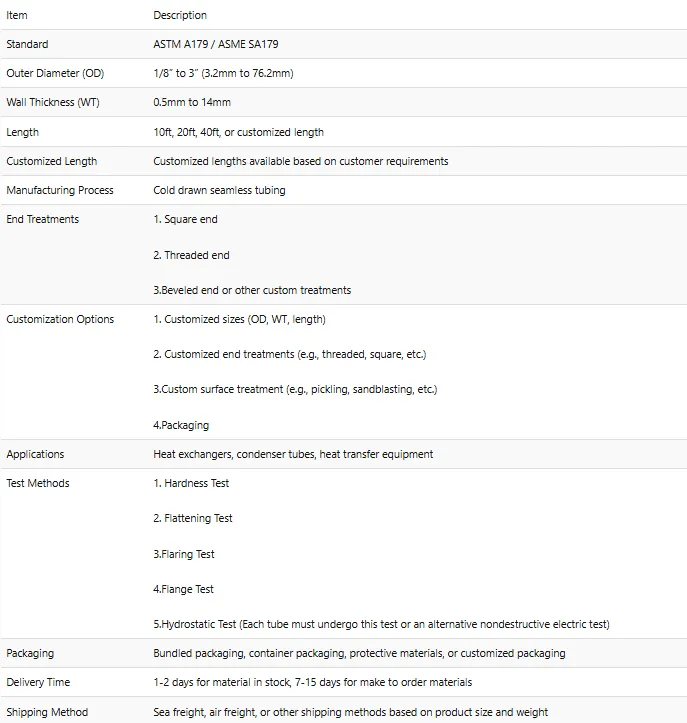

مواصفات الأنابيب غير الملحومة ASTM A179

تغطي هذه المواصفة الأنابيب الفولاذية غير الملحومة المسحوبة على البارد، والتي يتراوح قطرها الخارجي بين 1/8 بوصة و3 بوصات (3.2 مم و76.2 مم). ويتراوح سمك الجدار عادةً بين 0.5 مم و14 مم، مما يسمح بتطبيقات صناعية متنوعة.

مواصفات ASME SA 179 (ASTM A179)

Product	ASTM A179 Seamless Steel Tubes
Specification	ASTM A179 / ASME SA179
Standard	ASTM A179/A179M, ASME SA179/SA179M is the standard applicable to Seamless cold drawn low carbon steel heat exchanger and condenser tubes
Size OD (In mm)	3/4” (19.05mm), 1” (25.4mm), 1¼” (31.75mm), 1½” (38.1mm), 2” (50.8mm), 2½” (63.5mm), 3” (76.2mm)
Wall Thickness (BWG, mm)	16BWG (1.651mm), 14BWG(2.108mm), 12BWG(2.769mm), 10BWG(3.404mm), 8BWG(4.191mm)
Application	For high, middle, low pressure boiler and pressure purposes
Length	5800mm; 6000mm; 6096mm; 7315mm; 11800mm; and so on. Max length: 27000mm, also U bending can be offered
Product Marking	ASTM A179 or ASME SA179, size, heat no., Lot No. and Manufacture name or logo.
Other Testing	Hydrostatic Test
Type	Seamless – Hot Rolled / Cold Drawn
Form	Round
International Standards	ASME, API, EN, DIN, ISO,ASTM
End	Plain End, Beveled End, Coupling
Inspection	Third Party Inspection, Buyer Inspection
Packing	Weaving Bag, Seaworthy Bundles, Wooden Case if required
Specials	Sizes and Specification other than above can be manufactured on request
Certification	EN 10204 3.1
Delivery Time	1-2 Days for Material in Stock, 7-30 Days for Make to Order Materials

Chemical Composition of ASTM A179/ ASME SA179 Seamless Steel Tube

The chemical contents is C (Carbon) 0.06-0.18%, Mn (Manganese) 0.27-0.63%, P (Phosphorus) Max 0.035%, S (Sulfur) ≤ 0.035%. Moreover, in case supplied as an alloy grade that above specifications will not be applied.

Chemical Composition
C	Mn	P≤	S≤	Si≤
0.06-0.18	0.27-0.63	0.035	0.035	0.25

ASTM A179/ ASME SA179 Seamless Tube Mechanical Property

Mechanical Properties
Tensile	Yield	Elongation	Hardness
Strength (Mpa)	Strength (Mpa)	(%)	(HRB)
≥325	≥180	≥35	≤72

ASTM A179/ ASME SA179 Seamless Tube Dimensions

OD (mm)

Wall Thickness (mm)

2

2.5

3

3.5

4

4.5

5

6

6.5-7

7.5-8

8.5-9

9.5-10

11

12

Φ25-Φ28

●

●

●

●

●

●

Φ32

●

●

●

●

●

●

Φ34-Φ36

●

●

●

●

●

●

Φ38

●

●

●

●

●

●

Φ40

●

●

●

●

●

Φ42

●

●

●

●

●

Φ45

●

●

●

●

●

●

Φ48-Φ60

●

●

●

●

●

●

●

Φ63.5

●

●

●

●

●

●

●

Φ68-Φ73

●

●

●

●

●

●

Φ76

●

●

●

●

●

●

●

●

●

●

Φ80

●

●

●

●

●

●

●

●

●

●

Φ83

●

●

●

●

●

●

●

●

●

●

Φ89

●

●

●

●

●

●

●

●

●

●

Φ95

●

●

●

●

●

●

●

●

●

●

Φ102

●

●

●

●

●

●

●

●

●

●

Φ108

●

●

●

●

●

●

●

●

●

●

Φ114

●

●

●

●

●

●

●

●

●

Φ121

●

●

●

●

●

●

●

●

●

Φ127

●

●

●

●

●

●

●

●

●

Φ133

●

●

●

●

●

●

●

●

●

Φ140

●

●

●

●

●

●

●

●

Φ146

●

●

●

●

●

●

●

●

Φ152

●

●

●

●

●

●

●

●

Φ159

●

●

●

●

●

●

●

●

Φ168

●

●

●

●

●

●

●

●

متطلبات مواصفات المواد لطلبية محددة
عند تقديم طلبية محددة لأنابيب SA 179، يجب تضمين مواصفات المواد التالية:
أ. المعيار واسم المادة: أنابيب ASTM A179 / ASME SA 179 غير الملحومة.
ب. أنواع التصنيع المسحوبة على البارد.
ج. الكمية بالأمتار أو الأقدام أو القطع.
د. الحجم شاملاً الأقطار والحد الأدنى لسمك الجدار.
هـ. طول القطعة (يجب تحديد طول عشوائي أو ثابت).
و. التركيب الكيميائي (اختياري).

مواصفات مادة أنابيب SA 179

نطاق أنابيب ASTM A179

1. تغطي أنابيب ASTM A179 (أنابيب ASME SA179) أنابيب فولاذية منخفضة الكربون، ذات سماكة جدار أدنى، ومُسحوبة على البارد، وغير ملحومة، ومُخصصة للمبادلات الحرارية الأنبوبية والمكثفات وأجهزة نقل الحرارة المماثلة.
2. تغطي أنابيب ASTM A179 (أنابيب ASME SA179) أنابيب يتراوح قطرها الخارجي بين 1/8 و3 بوصات (3.2 و76.2 مم)، شاملةً. تتوفر أنابيب أصغر قطرًا خارجيًا وجدارًا أرق مما هو مذكور في هذه المواصفة. لا تنطبق متطلبات الخواص الميكانيكية على الأنابيب التي يقل قطرها الخارجي عن 1/8 بوصة (3.2 مم)، أو التي يقل سمك جدارها عن 0.4 مم (0.015 بوصة).
3. تُعتبر القيم المذكورة بوحدات البوصة-الرطل، أو وحدات النظام الدولي للوحدات، معايير منفصلة. تظهر وحدات النظام الدولي للوحدات بين قوسين في النص. القيم المذكورة في كل نظام ليست مكافئة تمامًا؛ لذلك، يجب استخدام كل نظام بشكل مستقل عن الآخر. قد يؤدي دمج قيم النظامين إلى عدم مطابقة المواصفات. تُطبق وحدات البوصة/الرطل ما لم يُحدد الرمز "M" لهذه المواصفات في الطلب.

الخلاصة

تُعدّ أنابيب ASTM A179 غير الملحومة أساسية للصناعات التي تتطلب حلولاً موثوقة وفعالة لنقل الحرارة. بفضل دقة السحب على البارد، ومتانتها الفائقة، ومقاومتها للتآكل، توفر هذه الأنابيب أداءً طويل الأمد في البيئات الصعبة. معايير الجودة الصارمة والاختبارات الشاملة تجعلها خيارًا موثوقًا به للمهندسين والمصنعين حول العالم.

هل تحتاج إلى أنابيب ASTM A179 غير الملحومة؟ تواصل مع BAOWI Steel اليوم للحصول على عرض سعر تنافسي ودعم من الخبراء!
