معنى ASTM A500 C
ASTM A500 هو معيار صادر عن الجمعية الأمريكية لاختبار المواد (ASTM)، ويغطي متطلبات أنابيب الفولاذ الكربوني الهيكلية الملحومة وغير الملحومة والمشكّلة على البارد. يُعد ASTM A500 معيارًا مهمًا صادرًا عن الجمعية الأمريكية لاختبار المواد (ASTM)، ويحدد التركيب الكيميائي والخواص الميكانيكية ومتطلبات الفحص والتغليف الخاصة به.

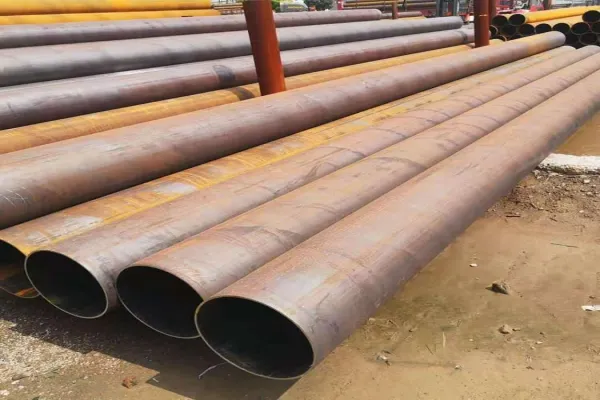

ASTM A500 Grade C هو أنبوب فولاذي كربوني هيكلي ملحوم وغير ملحوم ومشكّل على البارد يُستخدم على نطاق واسع. من بين الدرجات الثلاث لـ ASTM A500، يتميز النوع C بأعلى الخواص الميكانيكية، مع قوة شد لا تقل عن 425 ميجا باسكال وقوة خضوع لا تقل عن 345 ميجا باسكال. ويُستخدم هذا النوع بشكل رئيسي في التطبيقات الهيكلية التي تتطلب قوة وموثوقية عالية. كما يُستخدم فولاذ ASTM A500 Grade C بكثرة في مشاريع البناء، حيث يُستخدم أيضًا فولاذ النوع B. على الرغم من توفر كلا النوعين من الفولاذ على نطاق واسع، إلا أن فولاذ الفئة C أرخص، وبالتالي فهو خيار أكثر شيوعًا للعديد من مشاريع البناء.
مواصفات أنابيب ASTM A500 الفئة C
التركيب الكيميائي
في حال استخدام التحليل الكيميائي لقياس العناصر الكيميائية لأنابيب الصلب، يجب أن تتوافق الطرق والمتطلبات مع متطلبات ASTM A751.
عند شراء أنابيب الصلب ASTM A500 من الدرجة C، يُرجى مراجعة متطلبات التركيب الكيميائي في قسم تحليل المنتج.
|
Composition, %
|
ASTM A500 Grade C
|
|
Heat Analysis
|
Product Analysis
|
|
Carbon, max
|
0.23
|
0.27
|
|
Manganese, max
|
1.35
|
1.40
|
|
Phosphorus, max
|
0.035
|
0.045
|
|
Sulfur, max
|
0.035
|
0.045
|
|
Copper, min
|
0.20
|
0.18
|

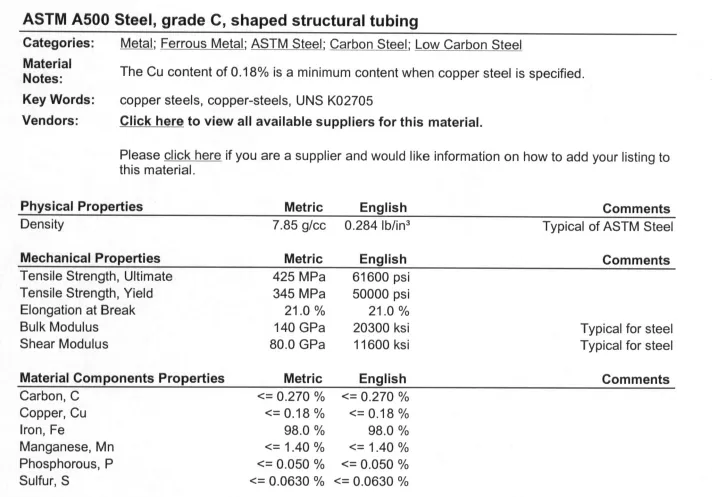

الأداء الميكانيكي
يمكن قياس الخواص الميكانيكية لمعيار ASTM A500 من خلال اختبارات الشد، والتي يجب أن تتوافق أساليبها وتعريفاتها مع المتطلبات المعمول بها في الملحق A2 من معيار ASTM A370.
|
Tensile
|
ASTM A500 Grade C
|
|
Tensile strength, min
|
62000 psi [425 MPa]
|
|
Yield strength, min
|
50000 psi [345 MPa]
|
|
Elongation in 2 in. (50 mm), min
|
21%
|
Tensile Requirements of ASTM A500 Grade c Pipe
|
Round Structural Tubing
|
|
|
Grade C
|
|
Tensile strength, min, psi (MPa)
|
62,000 (425)
|
|
Yield strength, min, psi, (MPa)
|
46,000 (315)
|
|
Elongation in 2 in. (50 mm), min, %D
|
21C
|
|
Shaped Structural Tubing
|
|
|
Grade C
|
|
Tensile strength, min, psi (MPa)
|
62,000 (425)
|
|
Yield strength, min, psi, (MPa)
|
50,000 (345)
|
|
Elongation in 2 in. (50 mm), min, %D
|
21C
|
|
a. Applies to specified wall thicknesses (t) equal to or greater than 0.120 in. (3.05 mm). For lighter specified wall thicknesses, the minimum elongation values shall be calculated by the formula: percent elongation in 2 in. (50mm) = 56t + 17.5, rounded to the nearest percent. For A500M use the following formula: 2.2t + 17.5, rounded to the nearest percent.
b. Applies to specified wall thicknesses (t) equal to or greater than 0.180 in. (4.57 mm). For lighter specified wall thicknesses, the minimum elongation values shall be calculated by the formula: percent elongation in 2 in. (50 mm) = 61t + 12, rounded to the nearest percent. For A500M use the following formula: 2.4t + 12, rounded to the nearest percent.
c. Applies to specified wall thicknesses (t) equal to or greater than 0.120 in. (3.05 mm). For lighter specified wall thicknesses, the minimum elongation values shall be by agreement with the manufacturer.
d. The minimum elongation values specified apply only to tests performed prior to shipment of the tubing.
|
استخدامات وتطبيقات أنابيب ASTM A500 من الفئة C
تُستخدم أنابيب ASTM A500 من الفئة C الإنشائية في العديد من الصناعات نظرًا لمتانتها الإنشائية الممتازة.
1. الإنشاءات والهياكل المعدنية
تُستخدم في تصنيع الهياكل الإنشائية والعوارض والدعامات نظرًا لمتانتها العالية وسهولة لحامها.
2. البنية التحتية والجسور
نظرًا لقدرتها على تحمل الأحمال الثقيلة، فهي مثالية لهياكل الجسور وجسور المشاة.
3. السيارات والآلات
تُستخدم في تصنيع هياكل الشاحنات والآلات الزراعية والمعدات الصناعية.
4. أبراج وأعمدة الاتصالات
مقاومتها للعوامل الجوية وقدرتها على تحمل الأحمال الرأسية تجعلها مناسبة لأبراج نقل الطاقة وأعمدة الكهرباء.
الأسئلة الشائعة
ما الفرق بين ASTM A500 وASTM A53؟
يُستخدم ASTM A500 في التطبيقات الإنشائية، بينما يُستخدم ASTM A53 بشكل أكثر شيوعًا في أنابيب الضغط وأنظمة نقل السوائل.
هل ASTM A500 من الفئة C مقاوم للتآكل؟
الفولاذ الإنشائي ليس مقاومًا للتآكل بطبيعته، وقد يتطلب طلاءً واقيًا في البيئات الرطبة أو المسببة للتآكل.
كيف تُصنع أنابيب ASTM A500 من الفئة C؟
تُصنع باستخدام عملية اللحام بالمقاومة الكهربائية (ERW) وتُشكل على البارد لضمان المتانة الإنشائية المطلوبة.
ما الأشكال المتاحة لأنابيب ASTM A500؟
تتوفر أنابيب ASTM A500 بأشكال دائرية ومربعة ومستطيلة، حسب متطلبات المشروع الإنشائي.
