اختيار سمك الجدار المناسب للأنابيب المجلفنة

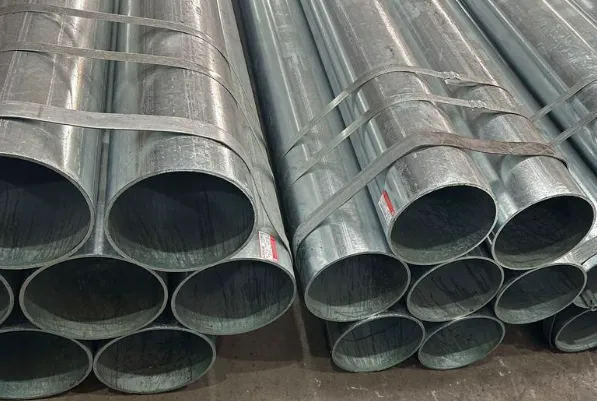

تتوفر أنابيب الفولاذ المجلفن بمواصفات متنوعة، وهي مناسبة لمختلف المجالات الهندسية ودرجات الضغط. فيما يلي بعض المواصفات الشائعة لأنابيب الفولاذ المجلفن ونطاقاتها القياسية لسمك الجدار. مع ذلك، يُرجى العلم أن معايير سمك الجدار المحددة قد تختلف باختلاف معايير الدولة والمنطقة. النطاقات المقدمة هنا تقريبية. تُعد أنابيب الجدول 40 المجلفنة شائعة الاستخدام لأنها توفر سمك جدار مناسب لمعظم تطبيقات السباكة وإمدادات المياه والصناعات الخفيفة.

نطاق سمك جدار الأنابيب المجلفنة

يعتمد اختيار سمك جدار الأنابيب المجلفنة بشكل أساسي على الاستخدام الفعلي وقدرة التحمل المطلوبة.

بشكل عام، يبلغ سمك الجدار القياسي للأنابيب المجلفنة 2.0 مم أو 2.5 مم، وهو مناسب لأنابيب الفولاذ المجلفنة التي يبلغ قطرها الخارجي DN15 أو أقل و26.9 مم أو أقل. بالنسبة لأنابيب الفولاذ المجلفنة خفيفة الوزن (المعروفة أيضًا باسم الأنابيب رقيقة الجدران)، والمستخدمة بشكل رئيسي لنقل السوائل منخفضة الضغط مثل الماء والغاز، يتراوح سمك الجدار عادةً بين 1.4 مم، 1.6 مم، أو 1.8 مم. أما بالنسبة لأنابيب الفولاذ ذات الأقطار الصغيرة والمتوسطة (عادةً ما تكون أقل من DN40)، فتتراوح معايير سمك الجدار الشائعة بين 2.0 مم، 2.2 مم، 2.5 مم، 2.8 مم، 3.0 مم، 3.2 مم، 3.5 مم، 3.8 مم، و4.0 مم.

في الإنتاج الفعلي، يتراوح سمك جدار الأنبوب المجلفن الشائع بين 0.5 مم و1.5 مم. مع ذلك، تجدر الإشارة إلى أن زيادة سمك طبقة الجلفنة قد تؤثر على قوة وموثوقية الأنبوب؛ وبالتالي، قد تزيد من التكلفة والوزن. لذلك، عند اختيار الأنابيب المجلفنة، من الضروري مراعاة بيئة الاستخدام ومتطلباتها بعناية، واختيار سمك الجدار المناسب.

ماذا يعني "سمك الجدار"/"الجدول" للأنابيب المجلفنة؟

في أنابيب الفولاذ المجلفنة، يُعبَّر عن سمك الجدار عادةً برقم "الجدول" (SCH) - مثل SCH 40، SCH 80، SCH 160. كلما كان الجدول أعلى، زاد سمك الجدار بنفس القطر الخارجي الاسمي (OD).

يساعد رقم الجدول في توحيد ومقارنة سمك جدار الأنابيب عبر مختلف الأقطار والمواد والمصنعين.

على سبيل المثال: قد يبلغ سمك جدار أنبوب مجلفن ERW بحجم NPS (الحجم الاسمي للأنبوب) 2 بوصة في SCH 40 حوالي 0.154 بوصة (≈3.91 مم)، بينما في SCH 80 قد يكون 0.218 بوصة (≈5.54 مم) لنفس القطر الخارجي.

لذا، يُعد اختيار "الجدول" المناسب - أو سمك الجدار - خطوة أساسية أولى قبل التعمق في الأبعاد الدقيقة.

الأقطار الاسمية القياسية للأنابيب المجلفنة
تتوفر الأنابيب المجلفنة بمجموعة واسعة من الأحجام لتناسب مختلف التطبيقات. القطر الاسمي، المعروف أيضًا باسم الحجم الاسمي للأنبوب (NPS)، هو قياس موحد يُستخدم لوصف حجم الأنبوب. من المهم ملاحظة أن القطر الاسمي ليس دائمًا القياس الدقيق لقطر الأنبوب الداخلي أو الخارجي. تشمل الأقطار الاسمية الشائعة لأنابيب الفولاذ المجلفن ما يلي:
١/٨ بوصة (٣.٢ مم)
١/٤ بوصة (٦.٤ مم)
٣/٨ بوصة (٩.٥ مم)
١/٢ بوصة (١٢.٧ مم)
٣/٤ بوصة (١٩.١ مم)
١ بوصة (٢٥.٤ مم)
١ ١/٤ بوصة (٣١.٨ مم)
١ ١/٢ بوصة (٣٨.١ مم)
٢ بوصة (٥٠.٨ مم)
٢ ١/٢ بوصة (٦٣.٥ مم)
٣ بوصة (٧٦.٢ مم)
٤ بوصة (١٠١.٦ مم)
٦ بوصة (١٥٢.٤ مم)
٨ بوصة (٢٠٣.٢ مم)

تُستخدم هذه الأحجام عادةً في التطبيقات السكنية والتجارية. تُستخدم الأقطار الأصغر (من ١/٨ بوصة إلى ٢ بوصة) بكثرة في أنظمة السباكة المنزلية، بينما تُستخدم الأقطار الأكبر غالبًا في البيئات الصناعية أو أنظمة توزيع المياه واسعة النطاق.

معايير سمك أنابيب الفولاذ المقاوم للصدأ المجلفنة
تُحدد معايير سمك أنابيب الفولاذ المقاوم للصدأ المجلفنة عادةً وفقًا للمعايير الوطنية أو الصناعية. فيما يلي بعض معايير سمك أنابيب الفولاذ المقاوم للصدأ المجلفنة الشائعة:

سمك الجدار القياسي: وفقًا للمعايير الوطنية أو الصناعية، يتراوح سمك جدار أنابيب الفولاذ المقاوم للصدأ المجلفنة عادةً بين 0.8 مم و4.0 مم. يُعد هذا السمك القياسي مناسبًا لمعظم التطبيقات التقليدية، مثل أنابيب إمدادات المياه وأنابيب البتروكيماويات.

أنابيب رقيقة الجدار: يقل سمك أنابيب الفولاذ المقاوم للصدأ المجلفنة رقيقة الجدار عادةً عن 0.8 مم، وتُستخدم بشكل رئيسي في التطبيقات ذات متطلبات الوزن المنخفضة، مثل صناعة الأثاث والديكور.

أنابيب سميكة الجدار: يزيد سمك أنابيب الفولاذ المقاوم للصدأ المجلفنة سميكة الجدار عادةً عن 4.0 مم، وهي مناسبة للتطبيقات المعرضة لدرجات حرارة وضغوط عالية أو ظروف عمل خاصة، مثل المعدات الكيميائية وحفر النفط.
