في بناء الهياكل الفولاذية، يُعدّ الاختيار بين الفولاذ على شكل حرف C (قناة C) والفولاذ على شكل حرف I (عارضة I) قرارًا حاسمًا، إذ يؤثر بشكل مباشر على سلامة الهيكل وتكلفته. ورغم أن كلا النوعين من الفولاذ يُستخدمان عادةً كمكونات تحمل للأحمال، إلا أنهما يختلفان اختلافًا كبيرًا في شكل المقطع العرضي، وقدرته على تحمل الأحمال، وصلابته، ونطاق استخدامه.
تختلف عوارض قناة C والعوارض القياسية على شكل حرف I اختلافًا كبيرًا في الشكل، وقدرته على تحمل الأحمال، ونطاق استخدامه. تتميز قناة C، بمقطعها العرضي على شكل حرف "C"، بخفة وزنها وسهولة تصنيعها، مما يجعلها مناسبة للهياكل الصغيرة والمتوسطة أو المشاريع التي تتطلب مرونة في التركيب. إلا أن قدرتها على تحمل الأحمال ومقاومتها للانحناء محدودة. أما العارضة القياسية على شكل حرف I، فلها مقطع عرضي على شكل حرف "I". يوفر تصميمها المتماثل قدرة تحمل أعلى ومقاومة أفضل للانحناء والالتواء، مما يجعلها مناسبة للمباني الكبيرة والجسور والمنشآت الصناعية الثقيلة. لذلك، يجب تحديد اختيار المقطع الفولاذي بناءً على متطلبات الحمل وطول الامتداد ومتطلبات البناء.

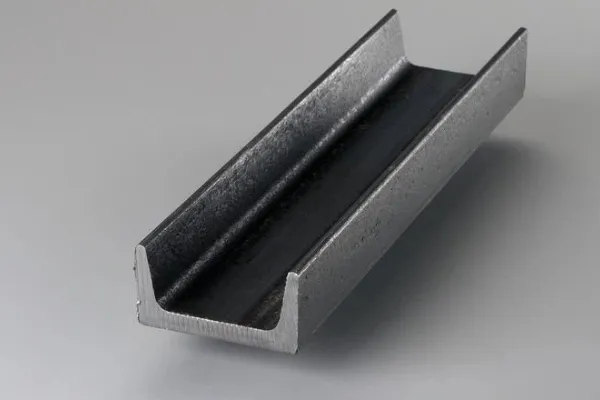

ما هي قناة C؟
قناة C، المعروفة أيضًا باسم عارضة C أو فولاذ القناة، لها مقطع عرضي على شكل حرف "C". تتميز بشبكة مسطحة وشفتين تمتدان في نفس الاتجاه، مما يُشكل هيكلًا مفتوح الجوانب.
يوفر هذا التصميم توازنًا بين القوة وخفة الوزن وسهولة التصنيع.
عادةً، تُستخدم قنوات C حيثما تتطلب قوة متوسطة ووزنًا خفيفًا - مثل الهياكل، وهياكل المركبات، والدعامات الثانوية.
مزايا قناة C
خفيفة الوزن وسهلة النقل
سهلة القطع والحفر واللحام
فعّالة من حيث التكلفة للهياكل متوسطة الأحمال
مثالية للتركيبات والتعديلات السريعة
عيوب قناة C
مقاومة انحناء وقوة التواء أقل
أقل ملاءمة للفواصل الطويلة
قابلة للالتواء تحت الأحمال غير المتساوية
توفر مقاومة محدودة للانبعاج الجانبي

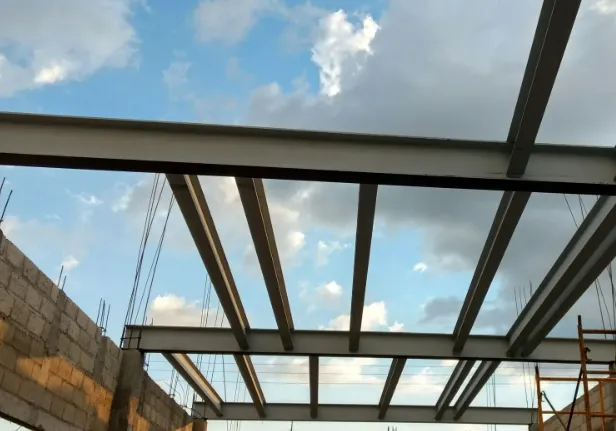

ما هي عارضة I؟
عارضة I، المعروفة أيضًا باسم عارضة H أو عارضة عامة، لها مقطع عرضي على شكل حرف I.
يتضمن شبكة عمودية وحافتين أفقيتين عريضتين موضوعتين على جانبين متقابلين.
يوفر هذا الهيكل المتماثل أداءً استثنائيًا في الانحناء وتحمل الأحمال.
تُستخدم العوارض على شكل حرف I على نطاق واسع في الجسور والمباني والمنصات الصناعية، حيث تُعد القوة والصلابة أساسيتين.
مقارنة مباشرة: قناة C مقابل شعاع I
|
Feature
|
C Channel
|
I Beam
|
|
Shape
|
C-shaped, open on one side
|
I-shaped, symmetrical
|
|
Weight
|
Lighter
|
Heavier
|
|
Strength
|
Moderate
|
Very high
|
|
Load Capacity
|
Medium
|
Heavy
|
|
Cost
|
Lower
|
Higher
|
|
Torsional Resistance
|
Lower
|
Stronger
|
|
Best Use
|
Frames, supports, chassis
|
Beams, columns, bridges
|
كيف تختار بين قناة C وعارضة I؟
قيّم متطلبات الأحمال والغرض الإنشائي.
ضع في اعتبارك التكلفة الإجمالية، بما في ذلك التصنيع والتركيب.
حلل طول الامتداد واحتمالية الانحراف.
قيّم قيود الوزن للمناولة والنقل.
تحقق من القوانين الهندسية أو مواصفات المشروع.
يساعد اختيار التصميم المناسب على ضمان السلامة والمتانة والفعالية من حيث التكلفة في أي مشروع.
قارن بين قناة C وعارضة I
أ. قدرات تحمل الأحمال والخصائص الإنشائية
تتحمل كل من قناة C وعارضة I الأحمال، ولكن لكل منهما مزايا على الأخرى:
الأحمال الأخف والأطوال الأقصر أكثر ملاءمة لقنوات C. في التطبيقات التي لا تتطلب قدرة تحمل كبيرة، توفر هذه العارضة مرونة أكبر.
تتميز العارضة I في المشاريع التي تتطلب أحمالًا ثقيلة وأطوالًا طويلة ودعمًا هيكليًا قويًا. وهي مفضلة للاستخدامات الصناعية ومشاريع البناء الضخمة.
ب. تعدد الاستخدامات والمرونة في التصميم
تختلف قنوات C وعوارض I في مستويات قابلية التكيف والتنوع في التصميم:
توفر قنوات C مرونة أكبر في التصميم نظرًا لسهولة قطعها أو لحامها أو تشكيلها بأشكال مختلفة، مما يسمح بتكييفها لتلبية متطلبات مشروع معين.
تتميز عوارض I بشكل محدد وتتوفر بأحجام متنوعة، مما يوفر خيارات تصميم متعددة. ومع ذلك، بالمقارنة مع قنوات C، قد يكون تغيير شكلها أكثر صعوبة.
ج. التركيب وسهولة الاستخدام
نظرًا لأن قنوات C أخف وزنًا، فهي أسهل في التحكم والتركيب. يمكن تثبيتها بمسامير، أو ربطها معًا باللحام، أو تعليقها باستخدام حوامل أو مشابك.
قد تتطلب عوارض I أدوات ومعرفة متخصصة لتركيبها نظرًا لثقلها ومتانتها. ولإكمال مشاريع البناء بنجاح، يتطلب حجمها ووزنها تخطيطًا وتنسيقًا دقيقين.
قنوات U الفولاذية مقابل قنوات C
تكمن الاختلافات الرئيسية بين قنوات U الفولاذية وقنوات C في شكل مقطعها العرضي وتطبيقاتها.
تتميز قنوات حرف U بجوانب مستقيمة متوازية تقريبًا ومركز طفيف على شكل حرف U، مما يجعلها أكثر ملاءمة للسكك الحديدية أو الأدلة أو مكونات الانزلاق الداعمة. أما قنوات حرف C، فهي ذات شكل حرف "C" قياسي مع جانب مفتوح، وغالبًا ما تُستخدم في الأطر الهيكلية أو العوارض الداعمة أو الجدران والأسقف الداعمة. بشكل عام، تُعد قنوات حرف U أكثر ملاءمة للتطبيقات الميكانيكية أو تطبيقات الأدلة، بينما تُعد قنوات حرف C أكثر ملاءمة للمباني والهياكل الحاملة.
