وصلات الشفة ومعايير الإنتاج

وصلات الشفة

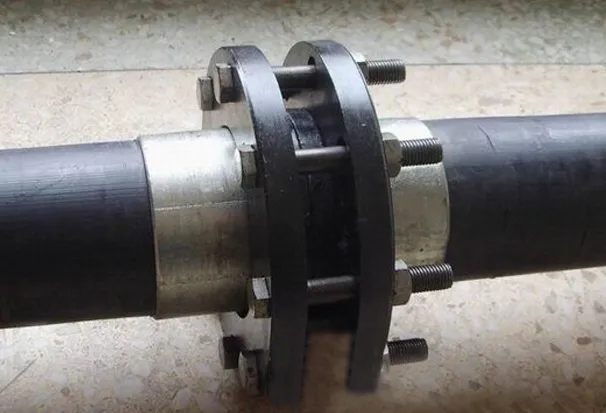

تتضمن وصلة الشفة تثبيت أنبوبين أو وصلة أو معدة بشفة. توضع حشية شفة بين الشفتين وتُثبت معًا بمسامير لإتمام عملية التوصيل. بعض تجهيزات الأنابيب والمعدات مزودة بالفعل بشفة مدمجة، والتي تُشكل أيضًا وصلة شفة. تُعد وصلات الشفة طريقة توصيل رئيسية في بناء خطوط الأنابيب.

وصلات الشفة مريحة وتتحمل الضغوط العالية. تُستخدم وصلات الشفة على نطاق واسع في الأنابيب الصناعية. في المنازل، حيث تكون الأنابيب صغيرة القطر وتعمل بضغط منخفض، نادرًا ما تُرى وصلات الشفة. ومع ذلك، في غرفة الغلايات أو مواقع الإنتاج، تنتشر الأنابيب والمعدات ذات الشفة في كل مكان.

يمكن تصنيف وصلات الشفة بالأنابيب إلى خمسة أنواع أساسية:

الشفة المنزلقة، والشفة الملحومة تناكبيًا، والشفة الملولبة، والشفة الملحومة بالمقبس، والشفة ذات الوصلة المتداخلة.

لكل طريقة توصيل شفة خصائصها الهيكلية وتطبيقاتها الخاصة:

شفة الانزلاق: سهلة التركيب، تُستخدم عادةً في أنظمة الأنابيب متوسطة ومنخفضة الضغط، ومناسبة للتطبيقات التي لا تتطلب دقة لحام عالية.

شفة اللحام: تتميز بقوة عالية، وأداء ممتاز في منع التسرب، وتوزيع متساوٍ للقوة عند اللحام، وتُستخدم عادةً في خطوط الأنابيب عالية الحرارة، وعالية الضغط، أو الحرجة.

شفة ملولبة: تتصل بالأنبوب عبر خيوط داخلية، مما يُغني عن اللحام. مناسبة للأماكن التي يُحظر فيها اللحام، أو في البيئات القابلة للاشتعال والانفجار.

شفة اللحام المقبسي: مناسبة لأنابيب الضغط العالي ذات القطر الصغير. يُسهّل السطح الداخلي الأملس بعد اللحام تدفق السوائل.

شفة الوصلة المتداخلة: لا تُلحم الشفة نفسها بالأنبوب مباشرةً، بل تُوصل عبر وصلة انزلاقية، مما يُسهّل فكها وصيانتها. تُستخدم غالبًا في الأنظمة التي تحتوي على مواد مُسببة للتآكل أو التي تتطلب تفكيكًا متكررًا.

معايير إنتاج الفلانشات
المعيار الوطني: GB/T9112-2000 (GB9113.1-2000 إلى GB9123.4-2000)
المعيار الأمريكي: ANSI B16.5 الفئة 150، 300، 600، 900، 1500، 2500 (WN، SO، BL، TH، LJ، SW) ANSI B16.47، ANSI B16.48
المعيار الياباني: JIS 5K، 10K، 16K، 20K (PL، SO، BL، WN، TH، SW)
المعايير الألمانية: DIN 2573، 2572، 2631، 2576، 2632، 2633، 2543، 2634، 2545 (PL، SO، WN، BL، TH)
معايير وزارة الصناعات الكيميائية: من HG5010-52 إلى HG5028-58، ومن HGJ44-91 إلى HGJ65-91، وسلسلة HG20592-97، وسلسلة HG20615-97
معايير وزارة الآلات: من JB81-59 إلى JB86-59، ومن JB/T79-94 إلى JB/T86-94، ومن JB/T74-1994
معايير أوعية الضغط: من JB1157-82 إلى JB1160-82، ومن JB4700-2000 إلى JB4707-2000
معايير السفن: GB568-65، وGB569-65، وGB2503-89، وGB2506-89، وGB/T10745-89، وGB2501-89 GB2502-89

المواد الخام
تشمل مواد الشفة: الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والسبائك، والفولاذ المجلفن، وقضبان الفولاذ المقاوم للصدأ، ومطروقات الفولاذ المقاوم للصدأ، ومقاطع الفولاذ المقاوم للصدأ، وغيرها.

المواد: فولاذ مطروق، فولاذ كربوني WCB، فولاذ مقاوم للصدأ، 316L، 316، 304L، 304، 321، فولاذ الكروم-الموليبدينوم، فولاذ السبائك، فولاذ الكروم-الموليبدينوم-الفاناديوم، فولاذ التيتانيوم-الموليبدينوم، بطانة مطاطية، وبطانة فلور. مكونات التوصيل
تتكون من زوج من الشفة، وحشية، وعدد من البراغي والصواميل. توضع الحشية بين سطحي إحكام الغلق للشفتين. عند إحكام الصواميل، تتشوه الحشية عندما يصل الضغط النوعي على سطحها إلى قيمة معينة، مما يسد أي تفاوت في سطح الإحكام ويضمن اتصالاً مانعًا للتسرب. تعتبر وصلات الحواف قابلة للفصل ويمكن تصنيفها إما إلى حواف حاوية أو حواف أنابيب، اعتمادًا على المكونات التي تربطها.
