مقدمة
في صناعة النفط والغاز، تعتبر أنابيب الخطوط وأنابيب OCTG (السلع الأنبوبية في بلد النفط) مكونات حيوية. وعلى الرغم من استخدامهما في نقل واستخراج السوائل، إلا أن هناك اختلافات كبيرة بينهما من حيث التصميم والمواد وعمليات الإنتاج ومجالات التطبيق. ستستكشف هذه المقالة الاختلافات بين أنابيب الخطوط وأنابيب OCTG من أجل فهم أفضل لدورهما في صناعة الطاقة.
1. تعريف وخصائص أنابيب خطوط الأنابيب
أنابيب خطوط الأنابيب، مثل ASTM A106، مصممة خصيصًا لنقل النفط والغاز الطبيعي ووسائط السوائل الأخرى. وتشمل خصائصها الرئيسية مقاومة الضغط ومقاومة التآكل. اعتمادًا على الاستخدام المقصود ومعايير التصميم، يمكن تصنيف أنابيب خطوط الأنابيب إلى درجات ومواصفات مختلفة. تشمل المعايير الدولية الشائعة API 5L وISO 3183، بينما تتبع المعايير المحلية GB/T 9711.
عادةً ما تكون أنابيب خطوط الأنابيب مصنوعة من الفولاذ الكربوني ذي القطر الكبير والجدران الرقيقة أو الفولاذ منخفض السبائك، وهي مواد معروفة بقوتها العالية ومتانتها في تصنيع خطوط الأنابيب. تعتمد الدرجة المحددة للأنبوب على ضغط العمل المتوقع ودرجة الحرارة وطبيعة السائل المنقول. تشمل درجات الفولاذ الشائعة API 5L B وX42 وX52 وX60 وX65 وX70. بشكل عام، كلما زادت الدرجة، زادت قوة أنبوب خط الأنابيب.
2. عمليات تصنيع أنابيب خطوط الأنابيب
تتضمن عمليات تصنيع أنابيب خطوط الأنابيب بشكل أساسي الدرفلة الساخنة والسحب البارد:
عملية الدرفلة الساخنة: تتضمن الدرفلة عند درجات حرارة أعلى من نقطة التبلور، وعادة ما تمر عبر عدة مراحل من الدرفلة قبل قطعها وتقويمها. تقلل هذه العملية بشكل كبير من استهلاك الطاقة والتكاليف، وتنتج أنابيب ذات أسطح ناعمة تستخدم على نطاق واسع، وإن كانت بتكلفة أعلى نسبيًا.
عملية السحب البارد: يتم إجراء السحب البارد في درجة حرارة الغرفة، حيث يتم تمديد المواد المعدنية من خلال قالب لتقليل مساحة المقطع العرضي وتحسين الخصائص الفيزيائية. تتمتع أنابيب خطوط الأنابيب المنتجة من خلال السحب البارد بلمسة نهائية عالية للسطح وعمر خدمة أطول، وعادة بتكلفة أقل.
غالبًا ما تكون أنابيب خطوط الأنابيب مطلية بطبقات مضادة للتآكل من الخارج، وقد تحتوي أيضًا على طلاءات داخلية لتقليل الاحتكاك وتحسين خصائص التدفق. تشمل مواد الطلاء الشائعة الإيبوكسي الملتصق بالاندماج (FBE) أو البولي إيثيلين أو مواد أخرى متخصصة مضادة للتآكل.
3. تطبيقات أنابيب خطوط الأنابيب
تُستخدم أنابيب خطوط الأنابيب في المقام الأول في شبكات خطوط الأنابيب تحت الأرض أو فوقها المسؤولة عن نقل النفط والغاز الطبيعي ومنتجات البترول الأخرى لمسافات طويلة. تم تصميم خطوط الأنابيب هذه لنقل كميات كبيرة من السوائل بكفاءة مع تحمل الظروف البيئية المختلفة. يتراوح قطر أنابيب خطوط الأنابيب عادةً من عدة بوصات إلى أكثر من 48 بوصة، بجدران رقيقة نسبيًا، حيث تعمل عادةً عند ضغوط أقل ولا تحتاج إلى تحمل الظروف القاسية.
4. تعريف وخصائص أنابيب OCTG

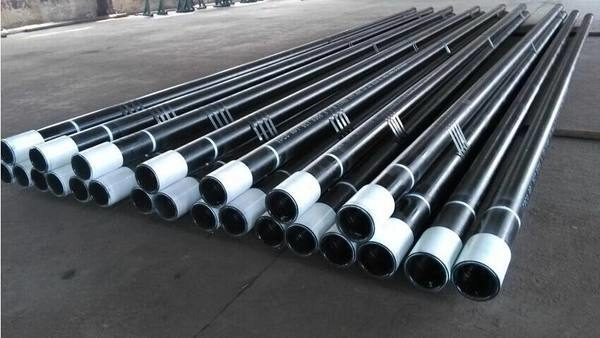

يشير مصطلح OCTG (السلع الأنبوبية في بلد النفط) إلى الأنابيب المستخدمة في استخراج النفط والغاز الطبيعي تحت الأرض، والتي تتميز بجدران داخلية وخارجية ناعمة ومقاومة عالية للضغط ومقاومة قوية للتآكل. على عكس أنابيب خطوط الأنابيب، يتم تصنيف أنابيب OCTG إلى مواصفات ودرجات مختلفة اعتمادًا على متطلبات التشغيل تحت الأرض وتقنيات الحفر، بما في ذلك أنابيب الحفر، وغطاء API 5CT، وأنابيب الإنتاج.
إن عملية تصنيع أنابيب OCTG أكثر تعقيدًا، وتتضمن خطوات مثل الدرفلة الساخنة لألواح الفولاذ، ومعالجة الفراغات الأنبوبية، والدرفلة، والتقويم، واللحام، والتنظيف، والتفتيش البعدي. ونظرًا للحاجة إلى تحمل الضغوط العالية ودرجات الحرارة والبيئات المسببة للتآكل، فإن تكاليف إنتاج أنابيب OCTG أعلى عمومًا من تكاليف أنابيب خطوط الأنابيب.
5. عمليات تصنيع أنابيب OCTG
تتضمن عملية تصنيع أنابيب OCTG عدة خطوات رئيسية:
الدرفلة الساخنة: تتضمن هذه الخطوة دحرجة ألواح فولاذية في درجات حرارة عالية لإنشاء أنابيب فارغة، مما يضع الأساس للمعالجة اللاحقة.
التقويم واللحام: يتم تقويم أنابيب الفراغات لتلبية الأبعاد المطلوبة ثم لحامها لتشكيل أنابيب كاملة.
المعالجة الحرارية: تخضع أنابيب OCTG عادةً للمعالجة الحرارية لتعزيز خصائصها الميكانيكية، مثل القوة والصلابة، مما يضمن قدرتها على الأداء في ظل ظروف قاسية.
6. تطبيقات أنابيب OCTG
تُستخدم مواد OCTG في المقام الأول لاستخراج النفط الخام والغاز الطبيعي. تنقل شبكات خطوط الأنابيب الخاصة بها الهيدروكربونات من مواقع الإنتاج إلى المصافي ومرافق التخزين ومراكز التوزيع. تم تصميم خطوط الأنابيب هذه لتحمل الضغوط العالية والتآكل ودرجات الحرارة القصوى، مما يجعلها جزءًا أساسيًا من البنية التحتية للطاقة.
تشمل الأنواع الثلاثة الرئيسية لأنابيب OCTG ما يلي:
أنابيب التغليف: أنابيب ذات قطر كبير مرتبة في حفرة البئر لتوفير الدعم الهيكلي، ومنع طبقات الصخور المحيطة من الانهيار، وعزل مناطق مختلفة داخل البئر.
أنابيب التغليف: أصغر قطرًا، يتم إدخال هذا النوع في التغليف ويعمل كقناة للهيدروكربونات للتدفق من الخزان إلى السطح.
أنابيب الحفر: تستخدم أثناء عملية الحفر، وهي تربط المعدات السطحية برأس الحفر وهي مسؤولة عن نقل سائل الحفر وتدوير رأس الحفر.
7. مقارنة بين أنابيب خطوط الأنابيب وأنبوب OCTG
ضغط العمل:
أنابيب خطوط الأنابيب: تعمل عادةً عند ضغوط منخفضة، عادةً أقل من 1000 رطل لكل بوصة مربعة.
أنابيب OCTG: يمكن أن تعمل تحت ضغوط عالية، تصل إلى 15000 رطل لكل بوصة مربعة أو أكثر، اعتمادًا على عمق وخصائص البئر.
نطاق التطبيق:
أنابيب خطوط الأنابيب: يتم تركيبها تحت الأرض أو فوقها، وتشكل شبكات واسعة للنقل لمسافات طويلة.
أنابيب OCTG: تستخدم داخل آبار النفط والغاز، وتلعب دورًا حاسمًا في مراحل الحفر والإنجاز والإنتاج.
صعوبة التصنيع:
في حين يستخدم كلا النوعين الدرفلة الساخنة والسحب البارد، فإن تعقيد التصنيع وتكلفة OCTG أعلى عمومًا من تلك الخاصة بأنابيب خطوط الأنابيب.
الخلاصة
تختلف أنابيب خطوط الأنابيب وأنابيب OCTG بشكل كبير في الخصائص الفيزيائية والتطبيقات وعمليات التصنيع، ومع ذلك، فإن كلاهما مواد أساسية في صناعة النفط والغاز، وتوفر دعمًا قويًا لاستخراج الموارد ونقلها. من خلال فهم خصائص وتطبيقات هذين النوعين، يمكن لمحترفي الصناعة اختيار واستخدام مواد الأنابيب المناسبة بشكل أكثر فعالية، مما يضمن عمليات آمنة وفعالة.
