ما هو ASME B16.5؟

ASME B16.5 هو معيار توصي به الجمعية الأمريكية للمهندسين الميكانيكيين. وهو أيضًا معيار أكثر موثوقية وموصى به، لذا يُستخدم على نطاق واسع. يحدد هذا المعيار بالتفصيل الأبعاد والتفاوتات والعلامات والمواد والمتطلبات الأخرى ذات الصلة لشفاه الأنابيب والوصلات ذات الحواف. يغطي المعيار ضغط الاستخدام ودرجة الحرارة وغيرها من معايير ASTM. ASME B16.5 هو معيار أمريكي لشفاه الأنابيب والوصلات ذات الحواف، وهو معترف به عالميًا.

وفقًا لمعيار ASME B16.5، تحتوي شفاه الفولاذ على 7 مستويات ضغط: الفئة 150 - 300 - 400 - 600 - 900 - 1500 - 2500. مستوى ضغط الشفة واضح جدًا. على سبيل المثال، يمكن لشفة الفئة 300 تحمل ضغط أكبر من الفئة 150 لأن شفة الفئة 300 تحتاج إلى أن تكون مصنوعة من مواد أكثر لتحمل ضغطًا أكبر. ومع ذلك، تتأثر قدرة تحمل الشفة للضغط بعوامل عديدة. يُعبَّر عن مستوى ضغط الشفة بالرطل، وهناك طرق مختلفة للتعبير عنه. على سبيل المثال: 150 رطل، 150 رطل، 150#، والفئة 150 تعني الشيء نفسه.

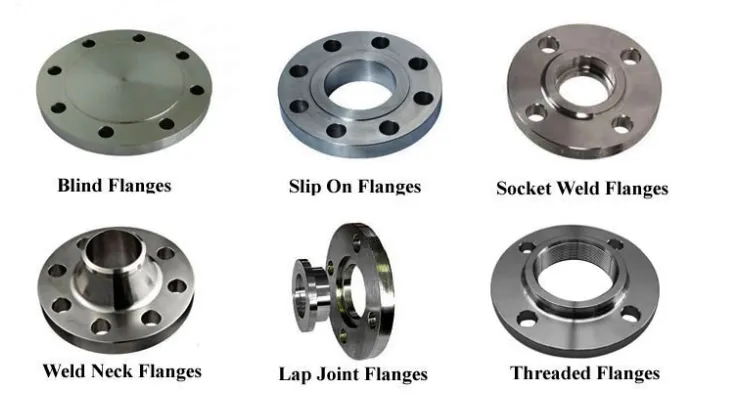

أنواع شفة الفولاذ الكربوني ASME B16.5

تشمل أنواع شفة الفولاذ الكربوني ASME B16.5 الشائعة ما يلي: شفة اللحام التناكبي، شفة اللحام المسطحة، شفة المقبس، شفة الملولبة، شفة مفكوكة، شفة عمياء.

Size range: DN15-DN600 (1/2IN-24IN) flanges follow the ASME B16.5 production standard, applicable pressure levels: Class150, 300, 400, 600, 900, 1500, 2500 and other 7 levels;

Specifically, the ASME B16.5 standard covers the following aspects:

Category	Description
Dimensions & Tolerances	Specifies key flange dimensions, including outside diameter, thickness, bolt hole size, bolt circle diameter, etc., along with permissible manufacturing tolerances.
Materials	Defines acceptable materials for flange manufacturing such as carbon steel, stainless steel, alloy steel, etc., and outlines required material properties like tensile strength.
Facing Types	Details the types of flange facings to ensure proper sealing between flanges:• RF (Raised Face)• FF (Flat Face)• MFM (Male-Female Face)• TG (Tongue and Groove)• RJ (Ring Joint)
Pressure Classes	Specifies various pressure ratings to suit different operating conditions: Class 150, 300, 400, 600, 900, 1500, and 2500.
Markings	Requires markings on the flange such as manufacturer name, size, pressure class, material grade, heat treatment status, and standard (e.g., B16.5) for identification and traceability.
Other Requirements	Includes manufacturing processes (e.g., forging, machining), heat treatment, and inspection methods (such as radiographic testing, dimensional checks, pressure testing) to ensure quality and reliability.

أنواع أسطح إحكام الشفة: وجه مرتفع (RF)، وجه مسطح (FF)، وجه مقعر ومحدب (MFM)، وجه لسان وأخدود (TG)، وجه حلقة وصل (RJ)، إلخ. هناك ثلاثة أنواع شائعة من أسطح الإحكام: RF، FF، وRTJ. شفة قياسية أمريكية ASME B16.5، معيار التنفيذ
شفة أنبوب فولاذي مسطح اللحام، معيار وزارة الكيمياء:
HG20593-2009
HG20615-2009
المعيار الوطني: GB/T9119-2010
GB/T2555-81
معيار وزارة الميكانيك: JB/T81-94
JB/T74-94
JB/T75-94
المعيار البحري:
شفة لحام مسطحة كبيرة
CB M1001-81
الضغط المستخدم: PN0.25 ميجا باسكال، PN0.6 ميجا باسكال، PN1.0 ميجا باسكال، PN1.6 ميجا باسكال، PN2.5 ميجا باسكال، PN4.0 ميجا باسكال
فئة المنتج: شفة مسطحة (FF)، شفة مرتفعة (RF)
مواد الصنع: فولاذ مقاوم للصدأ (304، 316، إلخ)، فولاذ كربوني (20#) ٢٥#، إلخ)

عملية تشكيل الفلانشات القياسية الأمريكية ASME B16.5

تنقسم هذه العملية إلى تشكيل المواد النقية، وتشكيل المواد الخام (الثانوي) المناسب للحام المسطح واللحام التناكبي للفلانشات، وألواح فولاذية مناسبة للحام المسطح للفلانشات، وصب الطرد المركزي والفلانشات المصبوبة.
