Propiedades de los materiales ASTM A105 (Propiedades mecánicas y físicas)

ASTM A105 es un acero al carbono forjado ampliamente utilizado en sistemas de tuberías a presión. Ofrece una resistencia mecánica fiable con una resistencia a la tracción mínima de 485 MPa (70 ksi), un límite elástico de 250 MPa (36 ksi) y una dureza de entre 137 y 187 HBW. Además, funciona de forma segura en un rango de temperatura de -29 °C a 425 °C (-20 °F a 800 °F), lo que lo hace ideal para bridas, accesorios y válvulas en las industrias de petróleo y gas, petroquímica y generación de energía. Gracias a su composición química estable y a un proceso de forjado controlado, ASTM A105 garantiza un rendimiento constante bajo presión y en condiciones de servicio de temperatura moderadamente alta.

Material y alcance de la norma ASTM A105

ASTM A105 (ASME SA105) es una norma de acero al carbono forjado para componentes de tuberías a presión, como bridas, accesorios y válvulas. Está diseñado para temperaturas de servicio de -29 °C a 425 °C (-20 °F a 800 °F) con propiedades mecánicas mínimas de 485 MPa de resistencia a la tracción, 250 MPa de límite elástico y una dureza de 137 a 187 HBW. Se utiliza ampliamente en sistemas de tuberías de petróleo y gas, petroquímicas y centrales eléctricas donde se requiere resistencia y fiabilidad.

Los ingenieros buscan "propiedades del material ASTM A105" para confirmar la compatibilidad con la clasificación de presión, la idoneidad para el mecanizado y la selección del material para el diseño de tuberías industriales.

¿Qué es el material ASTM A105?

ASTM A105 es una especificación para componentes de acero al carbono forjado utilizados en sistemas de presión. También se conoce como ASME SA105 cuando se aplica a los requisitos de los códigos para recipientes a presión y calderas. Este material se utiliza ampliamente para componentes de sistemas de tuberías que requieren resistencia, maquinabilidad y rentabilidad.
Las aplicaciones típicas incluyen:
Brida de tubería (WN, SO, BL, SW)
Accesorios de tubería forjados (codos, tes, reductores)
Válvulas y componentes de retención de presión
Sistemas de tuberías industriales
Transición: Además, la norma ASTM A105 está diseñada específicamente para entornos no corrosivos bajo condiciones moderadas de presión y temperatura.

Propiedades mecánicas de la norma ASTM A105 (según la norma ASTM A105)

Las propiedades mecánicas definen el comportamiento de la norma ASTM A105 bajo carga, presión y deformación. Estos valores garantizan un uso seguro en sistemas de alta presión.
Resistencia a la tracción y límite elástico
Resistencia a la tracción: ≥ 485 MPa (70 ksi)
Límite elástico: ≥ 250 MPa (36 ksi)
Ducicidad
Alargamiento: ≥ 22 % (condiciones estándar)
Alargamiento: hasta 30 % (secciones más gruesas)
Reducción de área: ≥ 30 %
Dureza
Rango de dureza: 137 – 187 HBW
Límite máximo: 197 HBW

Transición: En consecuencia, la norma ASTM A105 proporciona una combinación ideal de resistencia y flexibilidad para componentes forjados.

Category	Property	Requirement	Unit	Engineering Notes
Strength	Tensile Strength	≥ 70 (485)	ksi (MPa)	Minimum strength for pressure-retaining forged components
Strength	Yield Strength	≥ 36 (250)	ksi (MPa)	Defined by 0.2% offset or extension-under-load method
Toughness	Reduction of Area	≥ 30	%	Indicates forging integrity and ductility level
Hardness	Brinell Hardness	≤ 187	HBW	Typical working range 137–187 HBW

Requisitos de elongación

Test Condition	Requirement	Unit	Description
Standard Round Specimen (2 in / 50 mm or 4D proportional)	≥ 22	%	Basic tensile test condition
Strip Test (Wall thickness ≥ 7.9 mm / 5/16 in.)	≥ 30	%	Base elongation requirement for thicker sections
Strip Test Adjustment Rule	−1.5% per 0.8 mm reduction	%	Applied for thickness below 7.9 mm
Special Small Forgings	Per ASTM Section 8.3.4	Variable	Applies to limited-size forgings

Mechanical Testing & Definition Notes

Item	Description
Tensile Test	Measures maximum load-bearing capacity before fracture
Yield Strength	Stress point where permanent deformation begins
Hardness Test	Ensures machinability and wear resistance balance
Reduction of Area	Evaluates forging quality and internal soundness
Elongation Variation	Depends on specimen type and wall thickness

Tratamiento térmico y condiciones del material según ASTM A105

Las piezas forjadas ASTM A105 pueden someterse a diferentes procesos de tratamiento térmico según los requisitos de la aplicación.
Las condiciones comunes incluyen:
Normalización (A105N)
Recocido
Templado y revenido (aplicaciones especiales)
El tratamiento térmico mejora:
El refinamiento de la estructura granular
La uniformidad mecánica
La tenacidad al impacto
La reducción de las tensiones internas

Subgrados y condiciones de ASTM A105

Aunque ASTM A105 es una especificación única, en la práctica de la ingeniería se utilizan ampliamente diferentes condiciones.

Grade	Condition	Key Feature	Application
A105	As-forged	Standard condition	General service
A105N	Normalized	Improved toughness	High-pressure pipelines
A105QT	Quenched & tempered	Higher strength	Severe service conditions
A105 Modified	Customized	Project-specific	OEM applications

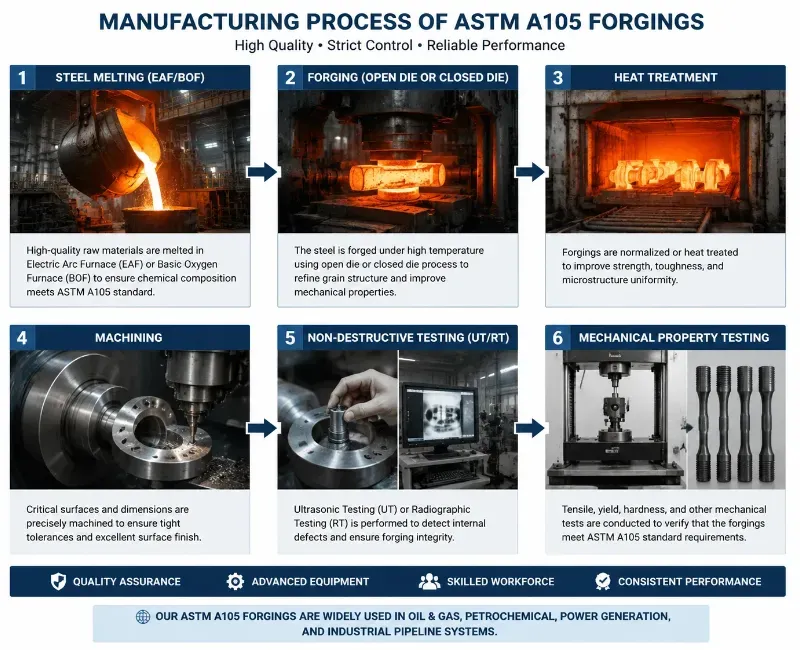

Proceso de fabricación de forjas ASTM A105
Los componentes ASTM A105 se fabrican mediante un proceso industrial controlado:
Fusión del acero (EAF/BOF)
Forja (matriz abierta o cerrada)
Tratamiento térmico
Mecanizado
Ensayos no destructivos (UT/RT)
Ensayos de propiedades mecánicas
Este proceso garantiza una microestructura densa y un rendimiento mecánico uniforme.

Preguntas frecuentes (FAQ)

1. ¿Para qué se utiliza la norma ASTM A105?
La norma ASTM A105 se utiliza para componentes de tuberías de acero al carbono forjado, como bridas, accesorios y válvulas en sistemas de presión.

2. ¿Cuál es la resistencia a la tracción de la norma ASTM A105?
La resistencia mínima a la tracción es de 485 MPa (70 ksi).

3. ¿Cuál es la dureza de la norma ASTM A105?
El rango de dureza típico es de 137 a 187 HBW.

4. ¿Cuál es el rango de temperatura de la norma ASTM A105?
La norma ASTM A105 es adecuada para temperaturas de servicio de -29 °C a 425 °C.

5. ¿Cuál es la diferencia entre A105 y A105N?

La norma A105N está normalizada, lo que mejora la estructura granular y la tenacidad en comparación con la norma A105 estándar.
